ELDONArmarios Autoportantes de aceroMCS22088PER5 ELDON Autoportante, 2200x800x800, combinable, 1 puerta, sin MP, acero dulce, IP55 pack de 1

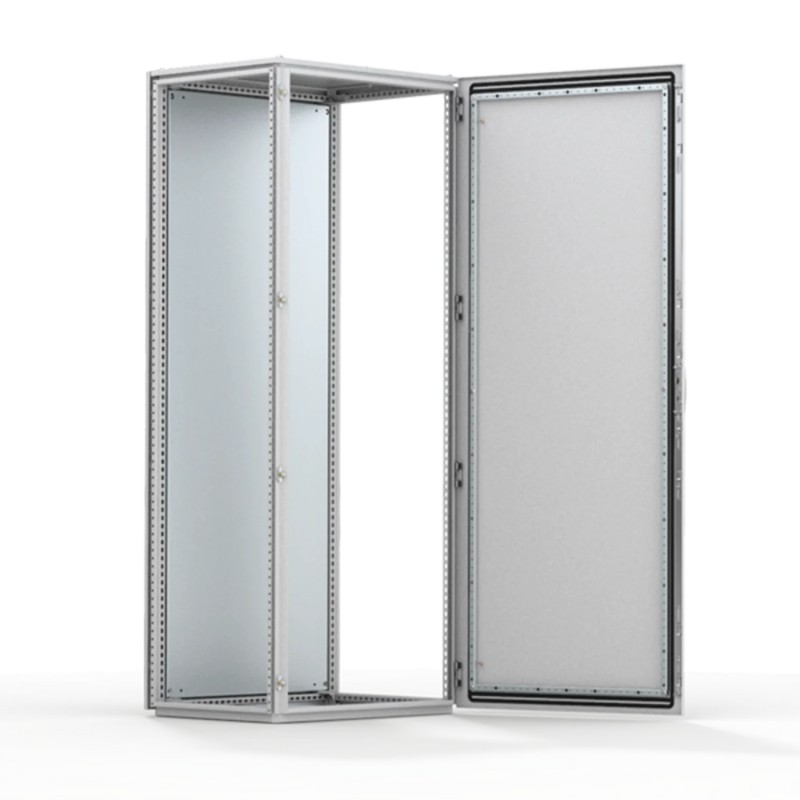

ELDON MCS22088PER5 MCS22088PER5 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MCS22088PER5 ELDON Autoportante, 2200x800x800, combinable, 1 puerta, sin MP, acero dulce, IP55 pack de 1

Referencia: MCS22088PER5

Fabricante: ELDON

Descripción:

Autoportante, 2200x800x800, combinable, 1 puerta, sin MP, acero dulce, IP55 pack de 1
Autoportante, 2200x800x800, combinable, 1 puerta, sin MP, acero dulce, IP55
Autoportante, 2200x800x800, sin placa

Categorías:

  • Sistemas de armarios eléctricos > Caja / armario de distribución (vacío)
  • ELDON > Armarios Autoportantes de acero

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ELDON

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 939,95 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 10 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Características

  • Material: Estructura: Chapa de acero pintada de 1.5 mm. Puerta: Chapa de acero pintada de 2 mm. Paneles posteriores, superiores y laterales: Chapa de acero pintada de 1.5 mm. Placa de montaje: Chapa acero galvanizado de 3 mm. Tapa inferior: Chapa acero galvanizado de 1 mm.
  • Estructura: Perfiles abiertos soldados, con patrón de taladros a 25 mm conforme a DIN 43660. Dispone de patrón externo de taladros.
  • Puerta: Puerta montada con 4 bisagras que permiten la apertura hacia izquierda o derecha. Incluye el refuerzo de puerta con patrón de taladros a 25 mm.
  • Panel posterior: Fijado con tornillos Torx M6. Posibilidad de montar puerta en el posterior. La versión RD viene con puerta trasera en lugar de panel trasero.
  • Paneles laterales: Suministrados como accesorio.
  • Techo: Desmontable.
  • Cierre: Cierre de varillas con 4 puntos de fijación. No interfiere con el espacio interior del armario. Cierre DIN de 3 mm estándar. Puede ser sustituido por cualquier otro accionamiento, Euro-barrilete o manecilla giratoria.
  • Tapas inferiores: Compuesta por 3 ó 4 (P>600) piezas.
  • Placa de montaje: Con doble plegado, se desliza hasta su posición. Ajustable en profundidad en pasos de 25 mm con el accesorio MPD02. Suministrada fuera del embalaje del armario.
  • Puesta a tierra: Todos los paneles se ponen a tierra a través de sus accesorios y se equipan con una toma de tierra separada.
  • Acabado: Pintado al polvo, texturado, RAL 7035.
  • Protección: Se corresponde con IP 55 TYPE 12 IK 10.
  • Instrucciones de montaje: Versión estándar preparada para instalación combinada. Para una instalación de armario único añada paneles laterales.
  • Suministro: Marco con puerta montada, panel posterior, panel superior, tapas salidas de cables, placa (no incluida para la versión PER5) y marco de puerta. En los armarios de 400 mm de ancho la placa de montaje, tapas de cables y refuerzo de puerta no están incluidos. Para armarios de altura 2200 mm, la entrega incluye dos perfiles CMB montadas en profundidad. La entrega incluye también pernos de conexión a tierra. Entrega sobre pallet de ancho idéntico al ancho del armario para permitir la combinación sin desmontarlo. Todo el material de embalaje es reciclable.
Atributo del producto Valor
Altura2200mm
Anchura800mm
Fondo800mm
Placa de montaje incluidaNo
Puerta trasera incluidaNo
Panel trasero incluidoSí
MaterialAcero dulce
AcabadoPintura en polvo
ColorGris Claro
Código de colorRAL 7035
Grosor del cuerpo1.5mm
Grosor de puerta2mm
Peso106kg
Carcasas de cable incluidasNo
UPC783510496951
EAN8713574126909
Cantidad por embalaje estándar1
Cantidad por embalaje1

ETIM for MCS22088PER5 Sistemas de armarios eléctricos (EC000261)

CaracterísticaAnchura (EF000008)
ValorNone mm
CaracterísticaAltura (EF000040)
ValorNone mm
CaracterísticaProfundidad (EF000049)
ValorNone mm
CaracterísticaMaterial (EF002169)
Valor
CaracterísticaCalidad del material (EF001257)
Valor
CaracterísticaAcabado de superficie (EF006569)
Valor
CaracterísticaColor (EF000007)
Valor
CaracterísticaNúmero RAL (EF000116)
Valor
CaracterísticaSeparado (EF020363)
Valor
CaracterísticaModelo de pared con toma de tierra (EF015208)
Valor
CaracterísticaApto para montaje en pared (EF000664)
Valor
CaracterísticaModelo angular (EF020814)
Valor
CaracterísticaMontaje intermedio (EF022994)
Valor
CaracterísticaAcoplable (EF001229)
Valor
CaracterísticaCon placa de montaje (EF000118)
Valor
CaracterísticaPlaca de montaje de profundidad ajustable (EF006054)
Valor
CaracterísticaApto para montar en pared (EF007536)
Valor
CaracterísticaFijación en poste (EF009582)
Valor
CaracterísticaNúmero de puertas (EF000122)
Valor
CaracterísticaNúmero de bloqueos (EF000123)
Valor
CaracterísticaApto para montaje métrico (EF005823)
Valor
CaracterísticaCubierta inclinada (EF009278)
Valor
CaracterísticaVersión de CEM (EF001062)
Valor
CaracterísticaCon puerta acristalada (EF001089)
Valor
CaracterísticaCon puerta de ventilación (EF006279)
Valor
CaracterísticaCon puerta trasera (EF007381)
Valor
CaracterísticaResistencia al impacto (IK) (EF004293)
Valor
CaracterísticaGrado de protección (IP) (EF005474)
Valor
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor
CaracterísticaDisipación térmica (Delta T = 20 K) según IEC/TR 60890 (EF014986)
ValorNone W
CaracterísticaMáx. carga admisible del armario según IEC 62208 (EF014987)
ValorNone N
CaracterísticaMáx. carga admisible de la(s) puerta(s) según IEC 62208 (EF014988)
ValorNone N
CaracterísticaMáx. carga admisible de la placa de montaje según IEC 62208 (EF014989)
ValorNone N
