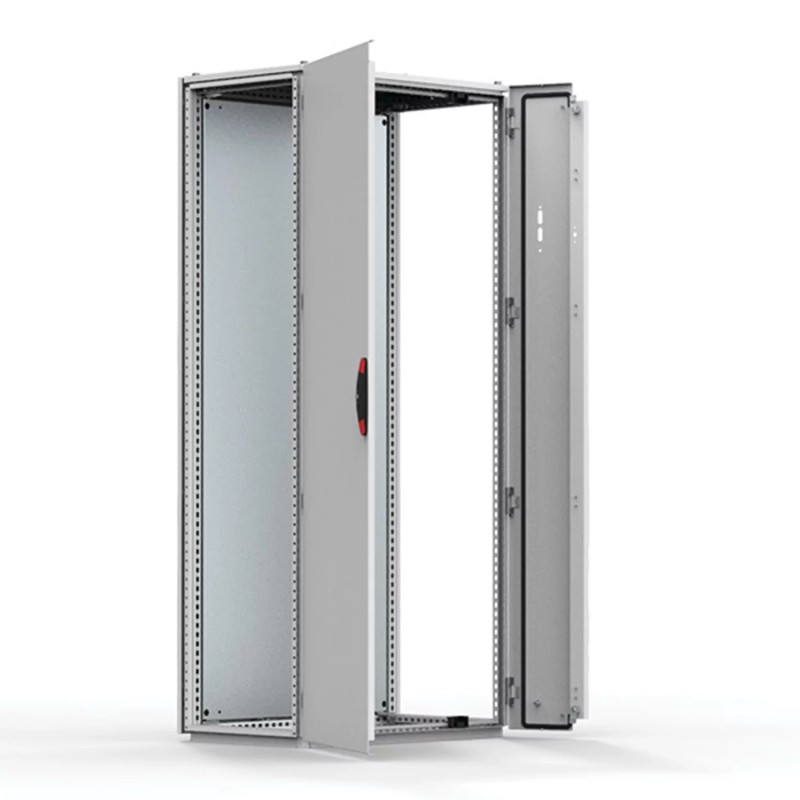

MCF20086R5 nVent HOFFMAN Autoportante, 2000x800x600, combinable, 1 puerta, con MP, acero dulce, IP55

Material:

Marco: Chapa de acero de 1.5 mm. Puertas: Chapa de acero pintada de 2 mm. Paneles laterales, posterior y superior: Chapa de acero de 1.5 mm. Placa de montaje: Chapa de acero de 3 mm. Tapas inferiores: Acero galvanizado de 1 mm.

Estructura:

Perfiles abiertos soldados con patrón de taladro de 25 mm según DIN 43660. Incluye patrón de taladros exterior.

Puerta:

Puerta montada con 4 bisagras. Incluye marco de refuerzo interior con patrón de taladros de 25 mm. La puerta no puede ser invertida. Puerta de enclavamiento: Montada con bisagras, bloqueada desde el interior. Incluye troquelado universal.

Panel posterior:

Fijada por tornillos torx M6. Facilidades para el montaje de la puerta en el posterior.

Paneles laterales:

Suministrado como accesorio.

Techo:

Desmontable.

Cierre:

Cierre, puerta izquierda: Sistema de cierre de varillas de 4 puntos. No interfiere con el espacio interior del armario. Cierre estandar de doble paletón con inserto 3 mm. Insertos estándar, cilíndros, manecillas elevadoras y manecillas en T están disponibles como accesorios. Cierre, puerta derecha : Superior e inferior con doble paletón para fácil apertura de la puerta. Inserto doble paletón 3 mm y movimiento de 90°. Otros insertos están disponibles como accesorio.

Tapas inferiores:

Consta de 3 piezas.

Placa de montaje:

Doble plegado. Ajustable en profundidad en pasos de 25 mm con el accesorio MPD02. Se entrega fijada al exterior del embalaje del armario.

Puesta a tierra:

Todos los paneles se ponen a tierra a través de sus conexiones y se equipan con un perno de tierra independiente.

Acabado:

Pintado en RAL 7035 texturado.

Protección:

Cumple con IP 55 TYPE 12, 13 IK 10.

Instrucciones de montaje:

Armario para montaje en una combianción de armarios. Los laterales de un grupo de armarios combinados deben cerrarse con un juego de paneles laterales SPM. Para un sistema completo añadir el accesorio FMD. Para armarios esclavos FMA, FMB, FMS.

Suministro:

Estructura con puertas montadas, panel trasero, panel de techo, placas inferiores, placa de montaje y marco de puerta. También se incluyen pernos de toma a tierra en el envío. Se entrega en un palé con la misma anchura que el armario para permitir su adaptación sin necesidad de desmontaje. Todo el material de embalaje es reciclable.

Feature:

Mild steel combinable flange mount disconnect floor standing enclosure with defined universal cut-out on the right hand door as standard, in order to install a main switch handle.

Advantage:

A flexible solution where customers can choose enclosures that meet their size requirements, off the shelf, in order to create enclosure configurations made up of smaller individual enclosures. The predefined cut-out reduces the customers machining time and can be matched with the most common switches in the market.

Benefit:

Customers can receive enclosures with a short delivery time, that match their size requirements. Enclosure configurations can be created that comply with door interlocking and main switch regulations.

Comment:

If the Flange Mount Disconnect enclosure is to form part of a larger enclosure configuration where the doors are required to be interlocked, accessories, FMA, FMB, FMS and FMD are required.
