ELDONArmarios Autoportantes de aceroMCD20106R5 ELDON Autoportante, 2000x1000x600, combinable, 2 puertas, con MP, acero dulce, IP55

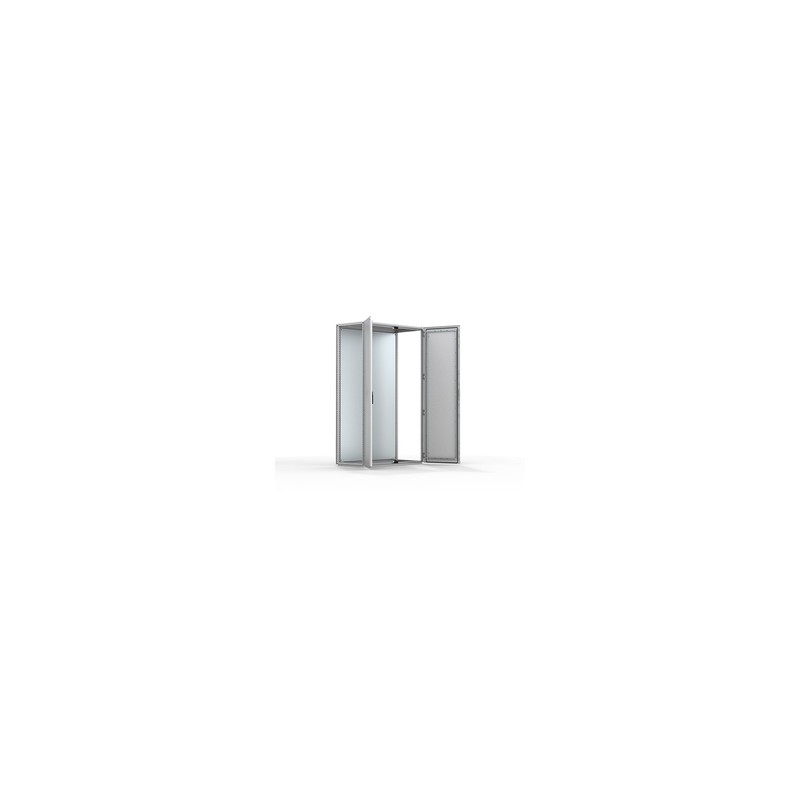

ELDON MCD20106R5 MCD20106R5 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MCD20106R5 ELDON Autoportante, 2000x1000x600, combinable, 2 puertas, con MP, acero dulce, IP55

Referencia: MCD20106R5

Fabricante: ELDON

Descripción:

Autoportante, 2000x1000x600, combinable, 2 puertas, con MP, acero dulce, IP55 pack de 1
Autoportante, 2000x1000x600, combinable, 2 puertas, con MP, acero dulce, IP55
Autoportante, 2000x1000x600

Categorías:

  • Sistemas de armarios eléctricos > Caja / armario de distribución (vacío)
  • ELDON > Armarios Autoportantes de acero

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ELDON

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 1.201,45 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 10 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Características

  • Material: Marco: Chapa de acero pintada de 1.5 mm. Puertas: Chapa de acero pintada de 2 mm. Paneles laterales, posterior y techo: Chapa de acero pintada de 1.5 mm. Placa de montaje: Chapa de acero galvanizado de 3 mm. Tapas inferiores: Chapa de acero galvanizado de 1 mm.
  • Estructura: Perfiles abiertos soldados con patrón de taladro de 25 mm según DIN 43660. Incluye patrón de taladros exteriores.
  • Puertas: Puertas montadas sobre la estructura con cuatro bisagras. Incluye el refuerzo de puerta con taladros a 25 mm. La puerta estándar no puede invertirse. La puerta con cierre a la izquierda ha de pedirse por separado.
  • Panel posterior: Fijado con tornillos Torx M6. Posibilidad de montaje de puertas posteriores. Paneles posteriores separados en armarios de ancho 1600 mm. La versión RD viene con puerta trasera en lugar de panel trasero.
  • Paneles laterales: Suministrado como accesorio.
  • Techo: Desmontable.
  • Cierre: Cierre de varillas con 4 puntos de fijación en la puerta principal y sistema de cierre de 2 puntos de fijación en la puerta esclava. Cierre estándar de doble paletón con inserto de 3 mm. Insertos estándar, cilíndros, manecillas elevadoras y manecillas en T están disponibles como accesorios.
  • Tapas inferiores: Consta de tres o cuatro piezas (P>600).
  • Placa de montaje: Doble plegado y ajustable en profundidad en pasos de 25 mm con el accesorio MPD02. Preparación interior para armarios de 1600 mm de ancho.
  • Puesta a tierra: Todos los paneles se ponen a tierra a través de sus accesorios y se equipan con una toma de tierra separada.
  • Acabado: Pintado al polvo, texturado, RAL 7035.
  • Protección: Corresponde con IP 55 TYPE 12 IK 10.
  • Instrucciones de montaje: Versión estándar preparada para instalación combinada. Para una instalación de armario único añada paneles laterales.
  • Suministro: Armario con puertas montadas, panel posterior, panel superior, tapas inferiores, placa de montaje (salvo en versión PE) y marco de refuerzo de puerta. Para armarios de altura 2200 mm, la entrega incluye dos perfiles CMB montados en profundidad. El suministro también incluye pernos de puesta a tierra. Suministrado sobre un palet con ancho idéntico al armario para permitir su adaptación sin necesidad de desmontaje. Todo el material de embalaje es reciclable.
Atributo del producto Valor
Incluye placa de montajeSí
Alto de la placa1894 mm
Ancho de la placa894 mm
Door/Rear PanelPanel trasero
MaterialAcero dulce
AcabadoPintado al polvo
ColorGris Claro
Código de coloresRAL 7035
Espesor de la estructura1.5 mm
Espesor de la puerta2 mm
Peso181.7 kg
Profundidad máxima de montaje559 mm
Tamaño del panel832x510 mm
UPC783510491482
EAN8713574130272
Cantidad por embalaje estándar1.0000
Cantidad por embalaje1.0000

ETIM for MCD20106R5 Sistemas de armarios eléctricos (EC000261)

CaracterísticaAnchura (EF000008)
Valor1000.00 mm
CaracterísticaAltura (EF000040)
Valor2000.00 mm
CaracterísticaProfundidad (EF000049)
Valor600.00 mm
CaracterísticaMaterial (EF002169)
ValorSteel
CaracterísticaCalidad del material (EF001257)
ValorOther
CaracterísticaAcabado de superficie (EF006569)
ValorPowder coating
CaracterísticaColor (EF000007)
ValorGrey
CaracterísticaNúmero RAL (EF000116)
Valor7035.00
CaracterísticaSeparado (EF020363)
Valor
CaracterísticaModelo de pared con toma de tierra (EF015208)
Valor
CaracterísticaApto para montaje en pared (EF000664)
Valor
CaracterísticaModelo angular (EF020814)
Valor
CaracterísticaMontaje intermedio (EF022994)
Valor
CaracterísticaAcoplable (EF001229)
Valor
CaracterísticaCon placa de montaje (EF000118)
Valortrue
CaracterísticaPlaca de montaje de profundidad ajustable (EF006054)
Valortrue
CaracterísticaApto para montar en pared (EF007536)
Valorfalse
CaracterísticaFijación en poste (EF009582)
Valorfalse
CaracterísticaNúmero de puertas (EF000122)
Valor2.00
CaracterísticaNúmero de bloqueos (EF000123)
Valor1.00
CaracterísticaApto para montaje métrico (EF005823)
Valorfalse
CaracterísticaCubierta inclinada (EF009278)
Valorfalse
CaracterísticaVersión de CEM (EF001062)
Valorfalse
CaracterísticaCon puerta acristalada (EF001089)
Valorfalse
CaracterísticaCon puerta de ventilación (EF006279)
Valorfalse
CaracterísticaCon puerta trasera (EF007381)
Valorfalse
CaracterísticaResistencia al impacto (IK) (EF004293)
ValorIK10
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP55
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor13
CaracterísticaDisipación térmica (Delta T = 20 K) según IEC/TR 60890 (EF014986)
ValorNone W
CaracterísticaMáx. carga admisible del armario según IEC 62208 (EF014987)
ValorNone N
CaracterísticaMáx. carga admisible de la(s) puerta(s) según IEC 62208 (EF014988)
ValorNone N
CaracterísticaMáx. carga admisible de la placa de montaje según IEC 62208 (EF014989)
ValorNone N
