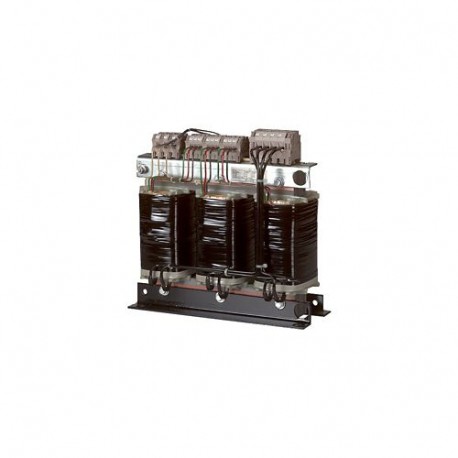

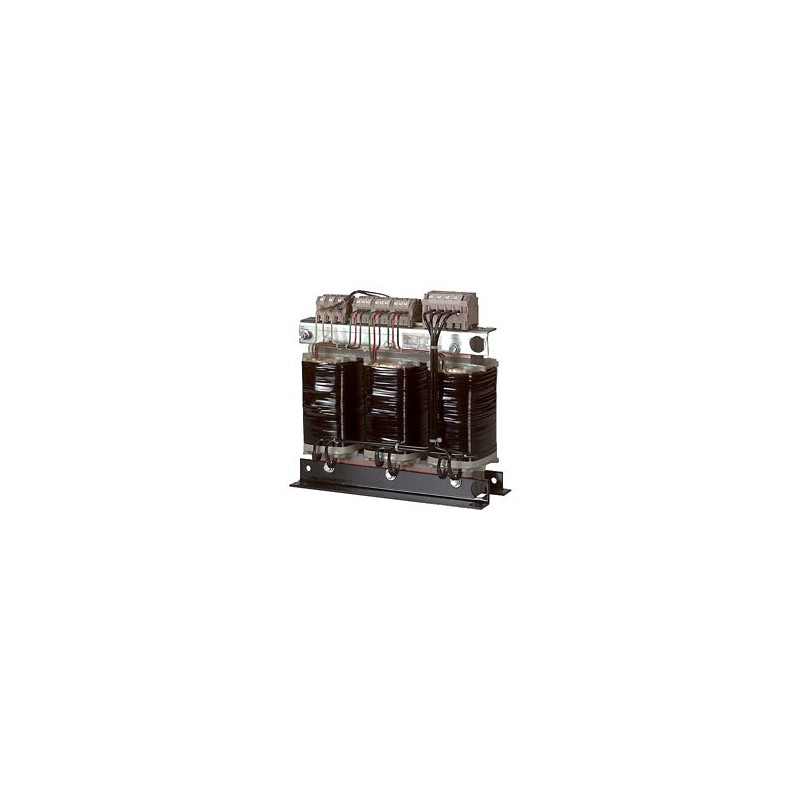

DTZ0,1(*/*)* 914799 Y7-914799 EATON ELECTRIC Transformador trifásico de control, Aislamiento y seguridad 100.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DTZ0,1(*/*)* 914799 Y7-914799 EATON ELECTRIC Transformador trifásico de control, Aislamiento y seguridad 100..

DTZ0,1(*/*)*

914799

Y7-914799

EATON-MOELLER

Transformador trifásico de control, Aislamiento y seguridad, 100 VA,

Eaton Moeller® series DTZ Three-phase control isolating safety transformer, 0.1 kVA, Rated input voltage 50 – 950 ± 5 % V, Rated output voltage 18.5 – 1000 V

Transformador de control trifásico realizado según VDE 0550, VDE 0550 parte 1, IEC/EN 61558-2-2, VDE0570 parte 2-2 como transformador de seguridad VDE 0570 parte 2-6 y como transformador de aislamiento VDE 0570 parte 2-4, UL 506, CSA 22.2 No.66, OVE. Voltaje de entrada nominal seleccionable de 50-950V +-5%, voltaje de salida nominal se puede seleccionar entre 18.5 - 1000 potencia nominal 0.1 kVA (*/*) = comodín para voltaje de entrada nominal / voltaje de salida nominal

Más detalles


Componentes industriales de baja tensión > Transformador de control trifásico

Transformadores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series DTZ Control transformer
Catalog Number
914799
Product Length/Depth
65 mm
Product Height
134 mm
Product Width
125 mm
Product Weight
1.9 kg
Certifications
CSA-C22.2 No. 66
UL5085-1
CSA-C22.2 No. 66.1-06
UL File No.: E167225
CE
UL report applies to both US and Canada
IEC/EN 61558-2-2
UL Category Control No.: XPTQ2, XPTQ8
CSA-C22.2 No. 66.2-06
UL Recognized
Certified by UL for use in Canada
UL 5085-2
UL 506
Model Code
DTZ0,1(*/*)*

General

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
40 °C
Product category
Three-phase DTZ control transformers
Suitable for
Branch circuits, (UL/CSA)

Especificaciones eléctricas

Rated power
100 VA
Relative short-circuit voltage
15 %
Short-time rating
0.2 kVA
Voltage rating - max
600 V

Verificación del diseño

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
33 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 914799 Interruptores de baja tensión (EC002485)
Característica Valor
Ejecutado como transformador de seguridad (EF007235) Sí
Ejecutado como transformador de separación (EF007238) Sí
Ejecutado como transformador de ahorro (EF007005) No
Tensión primaria 1 (EF006125) 50 V
Tensión primaria 2 (EF006126) 50 V
Tensión primaria 3 (EF006127) 50 V
Tensión primaria 4 (EF007410) 50 V
Tensión primaria 5 (EF007411) 50 V
Tensión primaria 6 (EF007412) 50 V
Tensión primaria 7 (EF007413) 0 V
Tensión primaria 8 (EF007414) 0 V
Tensión primaria 9 (EF007415) 0 V
Tensión primaria 10 (EF007409) 0 V
Tensión secundaria 1 (EF007472) 18.5 V
Tensión secundaria 2 (EF007474) 18.5 V
Tensión secundaria 3 (EF007475) 18.5 V
Tensión secundaria 4 (EF007476) 18.5 V
Tensión secundaria 5 (EF007477) 18.5 V
Tensión secundaria 6 (EF007478) 18.5 V
Tensión secundaria 7 (EF007479) 0 V
Tensión secundaria 8 (EF007480) 0 V
Tensión secundaria 9 (EF007481) 0 V
Tensión secundaria 10 (EF007473) 0 V
Sistema de cableado (EF002960) Otros
Poder de medición (EF007051) 100 VA
Tipo de material de aislamiento según IEC 85 (EF007299) B
Protección contra cortocircuitos (EF007332) No
Tensión de cortocircuito relativa Uk (EF007452) 15 %
Material del conductor (EF001622) Cobre
Anchura (EF000008) 125 mm
Altura (EF000040) 134 mm
Profundidad (EF000049) 65 mm
Grado de protección (IP) (EF005474) IP00
Grado de protección (NEMA) (EF011959) Otros
