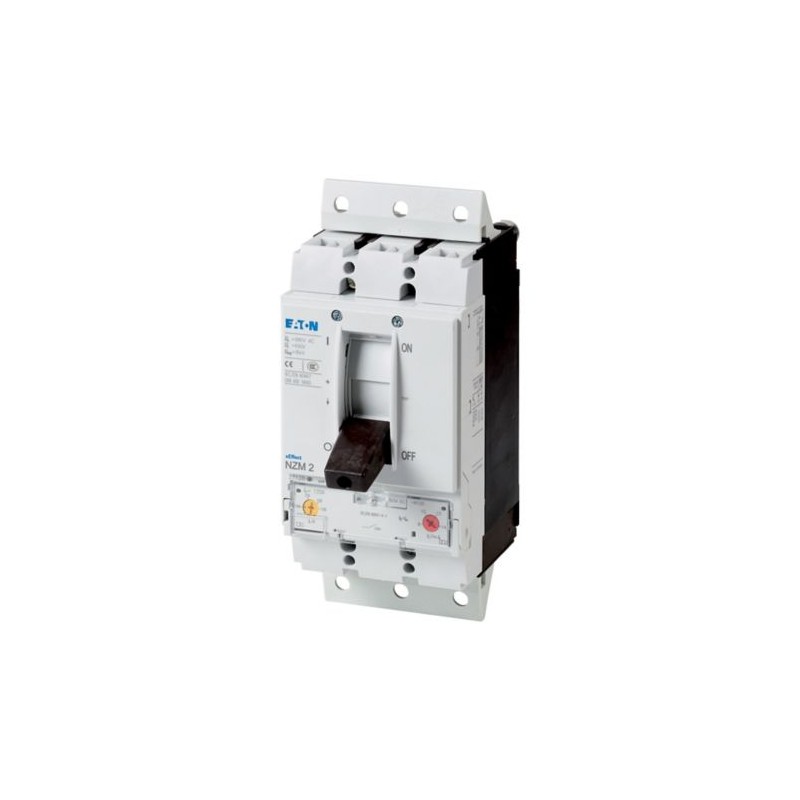

NZMB2-M125-SVE 113196 Y7-113196 EATON ELECTRIC Interruptor automático NZM, 3P, 125A, enchufable Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZMB2-M125-SVE 113196 Y7-113196 EATON ELECTRIC Interruptor automático NZM, 3P, 125A, enchufable

NZMB2-M125-SVE

113196

Y7-113196

EATON-MOELLER

Int. automático NZM, 3P, 125A, enchufable

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 125A, plug-in module, B2-M125-SVE

Interruptores automáticos del NZM.. La serie M cubre todas las aplicaciones con solo cuatro tamaños compactos y es adecuada para el mercado IEC. El montaje es siempre flexible debido a los grupos de funciones modulares. Con liberación termomagnética para la protección del motor. Notas: los disyuntores de clase de disparo 10A, IEC/EN 60947-4-1, IEC/EN 60947-2 cumplen todos los requisitos de la categoría de conmutación AC-3.

Más detalles


Componentes industriales de baja tensión > Disyuntor de protección del motor

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $814.03
Precio unitario: $814.03
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series NZM molded case circuit breaker thermo-magnetic
Catalog Number
113196
EAN
4015081127313
Product Length/Depth
180 mm
Product Height
245 mm
Product Width
105 mm
Product Weight
2.79 kg
Compliances
RoHS conform
Certifications
IEC/EN 60947
IEC
Model Code
NZMB2-M125-SVE

Datos técnicos - eléctricos

Voltage rating
440 V - 440 V
Rated insulation voltage (Ui)
690 V
Rated impulse withstand voltage (Uimp) at auxiliary contacts
6000 V
Rated impulse withstand voltage (Uimp) at main contacts
8000 V
Rated operational current
99 A (400 V AC-3)
Amperage Rating
125 A
Instantaneous current setting (Ii) - min
1000 A
Instantaneous current setting (Ii) - max
1750 A
Overload current setting (Ir) - min
100 A
Overload current setting (Ir) - max
125 A
Short-circuit release non-delayed setting - min
1000 A
Short-circuit release non-delayed setting - max
1750 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 230 V, 50/60 Hz
30 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
18.5 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
18.5 kA
Rated short-circuit making capacity Icm at 240 V, 50/60 Hz
63 kA
Rated short-circuit making capacity Icm at 400/415 V, 50/60 Hz
53 kA
Rated short-circuit making capacity Icm at 440 V, 50/60 Hz
53 kA
Rated operating power at AC-3, 230 V
37 kW
Rated operating power at AC-3, 400 V
55 kW
Short-circuit total breaktime
< 10 ms
Electrical connection type of main circuit
Screw connection
Isolation
500 V AC (between auxiliary contacts and main contacts)
300 V AC (between the auxiliary contacts)
Number of operations per hour - max
120
Handle type
Rocker lever
Utilization category
A (IEC/EN 60947-2)
Overvoltage category
III
Pollution degree
3
Lifespan, electrical
7500 operations at 415 V AC-1
10000 operations at 400 V AC-1
Direction of incoming supply
As required

Datos técnicos - comunicación

Rated impulse withstand voltage (Uimp) at auxiliary contacts
6000 V
Rated impulse withstand voltage (Uimp) at main contacts
8000 V
Rated operational current
99 A (400 V AC-3)
Amperage Rating
125 A
Instantaneous current setting (Ii) - min
1000 A
Instantaneous current setting (Ii) - max
1750 A
Overload current setting (Ir) - min
100 A
Overload current setting (Ir) - max
125 A
Short-circuit release non-delayed setting - min
1000 A
Short-circuit release non-delayed setting - max
1750 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 230 V, 50/60 Hz
30 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
18.5 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
18.5 kA
Rated short-circuit making capacity Icm at 240 V, 50/60 Hz
63 kA
Rated short-circuit making capacity Icm at 400/415 V, 50/60 Hz
53 kA
Rated short-circuit making capacity Icm at 440 V, 50/60 Hz
53 kA
Rated operating power at AC-3, 230 V
37 kW
Rated operating power at AC-3, 400 V
55 kW
Short-circuit total breaktime
< 10 ms
Electrical connection type of main circuit
Screw connection
Isolation
500 V AC (between auxiliary contacts and main contacts)
300 V AC (between the auxiliary contacts)
Number of operations per hour - max
120
Handle type
Rocker lever
Utilization category
A (IEC/EN 60947-2)
Overvoltage category
III
Pollution degree
3
Lifespan, electrical
7500 operations at 415 V AC-1
10000 operations at 400 V AC-1
Direction of incoming supply
As required

Datos técnicos - mecánicos

Mounting Method
Built-in device plug-in technique
Plug-in unit
Degree of protection
IP20 (basic degree of protection, in the operating controls area)
IP20
Degree of protection (IP), front side
IP66 (with door coupling rotary handle)
IP40 (with insulating surround)
Degree of protection (terminations)
IP10 (tunnel terminal)
IP00 (terminations, phase isolator and strip terminal)
Protection against direct contact
Finger and back-of-hand proof to VDE 0106 part 100
Shock resistance
20 g (half-sinusoidal shock 20 ms)
Switch off technique
Thermomagnetic
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Lifespan, mechanical
20000 operations

ETIM for 113196 Interruptores de baja tensión (EC000074)
Característica Valor
Ajuste actual de liberación de sobrecarga (EF002336) 100 A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) 1000 A
Con protección de sobrecarga térmica (EF006233) true
Sensible a fallo de fase (EF007400) false
Técnica de liberación (EF007007) Thermomagnetic
Tensión nominal de funcionamiento (EF001435) 440 V
Intensidad nominal permanente Iu (EF001389) 125 A
Potencia de funcionamiento nominal a 230 V CA-3 (EF007025) 37 kW
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 55 kW
Pérdida de potencia (EF005387) None W
Tipo de conexión del circuito de corriente principal (EF006819) Screw connection
Ejecución del elemento accionador (EF006976) Rocker lever
Construcción del dispositivo (EF008240) Built-in device plug-in technique
Con interruptor auxiliar integrado (EF001387) false
Con liberación de baja tensión integrada (EF001390) false
Número de polos (EF001391) 3
Corriente límite nominal de cortocircuito en la corriente de corte a 400 V CA (EF007049) 18.5 kA
Grado de protección (IP) (EF005474) IP20
Altura (EF000040) 245 mm
Anchura (EF000008) 105 mm
Profundidad (EF000049) 180 mm
