> EATON - MOELLER series>Smartwire Darwin>SWD4-SEL8-10 116021 Y7-116021 ELECTRIC Conexión SWDT Para union de elementos faltantes en botoneras M2..
ANUNCIAR
Anterior producto Siguiente producto

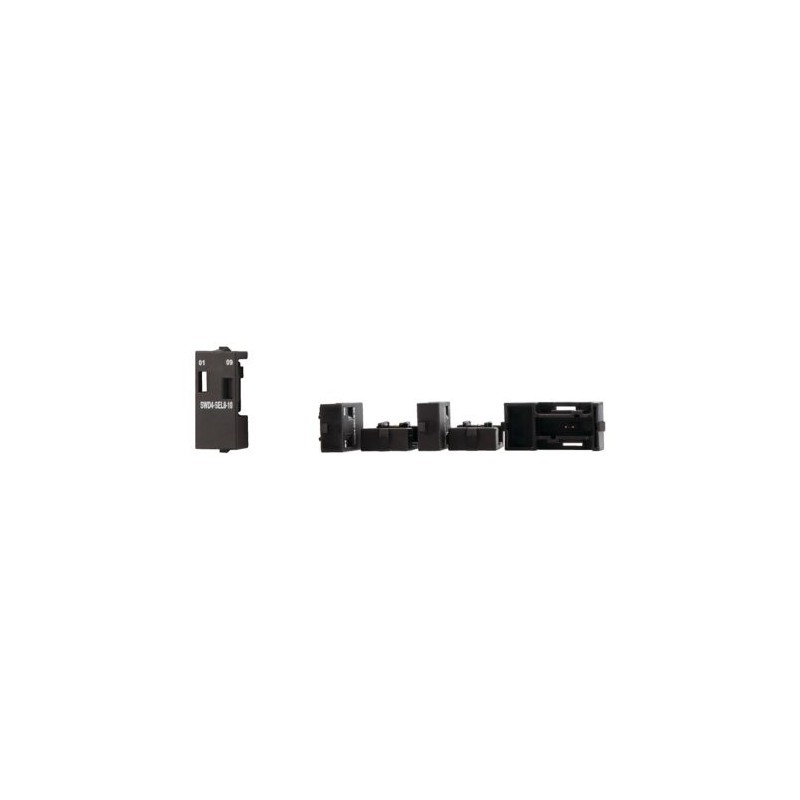

SWD4-SEL8-10 116021 Y7-116021 EATON ELECTRIC Conexión SWDT Para union de elementos faltantes en botoneras M2.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

SWD4-SEL8-10 116021 Y7-116021 EATON ELECTRIC Conexión SWDT Para union de elementos faltantes en botoneras M2..

SWD4-SEL8-10

116021

Y7-116021

EATON-MOELLER

5

Conexión SWDT, Para union de elementos faltantes en botoneras M22-SWD-I

Eaton SWD4 Link, SmartWire-DT, for bridging open mounting locations at M22-SWD-I

El enlace SmartWire-DT se conecta a la ubicación de montaje abierta en la tarjeta M22-SWD-I... en lugar de en el elemento de función

Más detalles


Controladores industriales (PLC) > Accesorios para controladores

Smartwire Darwin

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $42.57
Precio unitario: $8.51
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton SWD4 Accessory Link
Catalog Number
116021
EAN
4015081157617
Product Length/Depth
10 mm
Product Height
33 mm
Product Width
10 mm
Product Weight
0.002 kg
Certifications
CSA Class No.: 3211-07
CSA
UL
UL File No.: E29184
CSA File No.: 2324643
UL Category Control No.: NKCR
Model Code
SWD4-SEL8-10

Características y funciones

Functions
For bridging open mounting locations for SWD4-8SF2-5 external device plugs

General

Degree of protection
IP20 (according to IEC/EN 60529, EN 50178, VBG 4)
IP20
Product category
SmartWire-DT accessories

Condiciones climáticas ambientales

Ambient operating temperature - min
70 °C
Ambient operating temperature - max
70 °C

Comunicación

Connection to SmartWire-DT
Yes
Connection type
Front fixing

Verificación del diseño

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 116021 Controladores lógicos programables PLC (EC002584)
Característica Valor
Tipo de accesorio eléctrico/pieza de repuesto (EF005722) Toma
Tipo de accesorio mecánico/pieza de repuesto (EF005994) Cobertura
Accesorio (EF013236) Sí
Recambio (EF013237) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON AUTOMATIZACION ES.pdf 19 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SWD4-SEL8-10 Y7-116021 116021 ES_174753.pdf 3 Mbytes SWD4-SEL8-10 Y7-116021 116021 ES_174753.pdf
