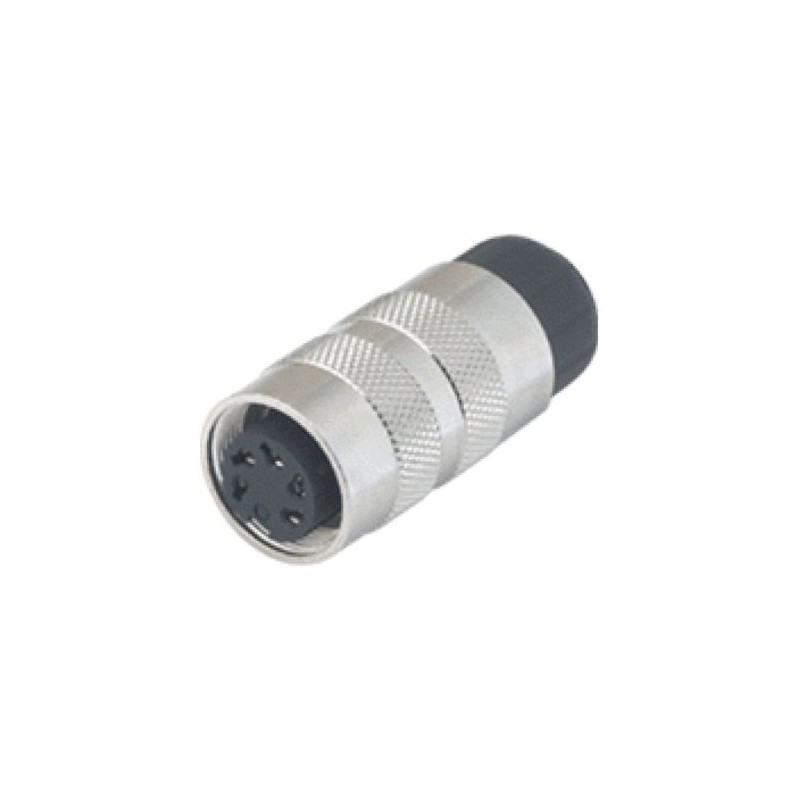

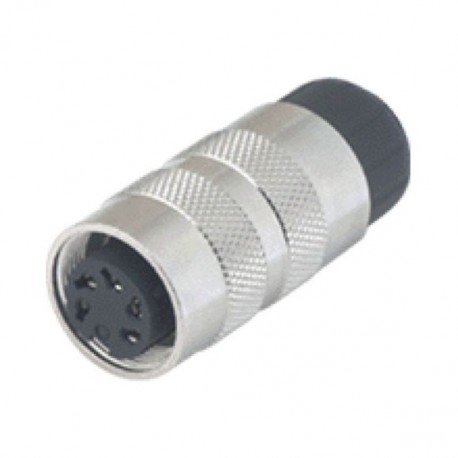

SWD4-SF8-67 116033 4520010 EATON ELECTRIC Conector SWDT Recto Hembra M20 para cables SWD4-…LR8-24 8 polos Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

SWD4-SF8-67 116033 4520010 EATON ELECTRIC Conector SWDT Recto Hembra M20 para cables SWD4-…LR8-24 8 polos

SWD4-SF8-67

116033

4520010

EATON-MOELLER

Conector SWDT; Recto; Hembra M20 para cables SWD4-…LR8-24; 8 polos

Más detalles


Controladores industriales (PLC) > Accesorios para controladores

Smartwire Darwin

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $38.93
Precio unitario: $38.93

Cantidad Precio
1+$38.93
2+$38.93
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


El Plug-in de conexión SmartWire-DT, para la ronda de cable, zócalo de la plana, 8-Polos
SmartWire-DT de enchufe para cable redondo, socket, plana, de 8 Polos, IP67_x

Programa de entrega

Gama de productos
SmartWire-DT accesorios
La función básica de
Clavija/zócalo
La función básica de accesorios
Plug-in de conexión
La función
Enchufe el conector de 8 polos SWD4-...LR8-24 cables redondos
Descripción
8 polos
Recta
Conexión de soldadura
Conexión SmartWire-DT
sí
Para el uso con
SWD4-SM8-20
SWD4-SML8-20

Datos técnicos

General
Dimensiones (W x H x D)
18,5 x 45 x 18,5 mm
Posición de montaje
Como se requiere
Pérdida de potencia [P]
0 W
Nota sobre la disipación de calor
no es relevante
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP67
Condiciones climáticas ambientales
Climáticas de corrección
El calor seco de la IEC 60068-2-2
El calor húmedo según la EN 60068-2-3
La presión de aire (funcionamiento)
795 - 1080 hPa
Temperatura ambienteOperación [ϑ]
-25 - +90 °C
Temperatura ambienteAlmacenamiento / Transporte [ϑ]
-40 - +90 °C
Temperatura ambienteHumedad relativaLa condensación
permisible
Opciones de conexión
Conexión 1
M20 zócalo de 8 pines, terminales de soldadura
Número de ciclos de inserción
≥ 500

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+90 °C
Grado de Protección
IP67
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Los PLC (EG000024) / Accesorios para los controles (EC002584)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / control lógico Programable (SPS, accesorios) ([email protected] [AFR333003])
Tipo de accesorio eléctrico
Enchufe
Tipo de accesorio mecánico
Otros

Aprobaciones

América Del Norte Certificación
Petición presentada por UL y CSA
Diseñado especialmente para América del Norte
No

Dimensiones

2723DIM-21
Enchufe los conectores de SmartWire-DT cables redondos, planos
