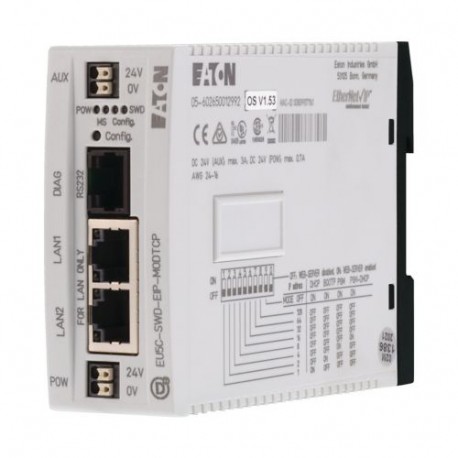

EU5C-SWD-EIP-MODTCP 153163 EATON ELECTRIC Gateway SWDT Ethernet IP/MODBUS TCP Hasta 99 módulos Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

EU5C-SWD-EIP-MODTCP 153163 EATON ELECTRIC Gateway SWDT Ethernet IP/MODBUS TCP Hasta 99 módulos

EU5C-SWD-EIP-MODTCP

153163

EATON-MOELLER

Gateway SWDT; Ethernet IP/MODBUS TCP; Hasta 99 módulos

Gateway, SmartWire-DT, 99 tarjetas SWD en EthernetIP/MODBUS

Más detalles


Controladores industriales (PLC) > Módulo de comunicación de periférico descentralizado de bus de campo

Smartwire Darwin

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $403.41
Precio unitario: $403.41

Cantidad Precio
1+$403.41
2+$403.30
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más Información

▲


La puerta de enlace, SmartWire-DT, 99 SWD tarjetas en EthernetIP/MODBUS
SmartWire-DT de la puerta de enlace para la conexión al bus de campo y para el suministro de la SmartWire-DT de la tarjeta y los conmutadores. La conexión a Ethernet IP o MODBUS-TCP se lleva a cabo a través del conmutador Ethernet integrado (10/100MBit) como Esclavo. Configuración de la dirección IP se realiza mediante un interruptor DIP o DHCP. Hasta 99 SmartWire-DT tarjetas pueden ser conectados. La puerta está equipada con una zona separada para el diagnóstico de la interfaz.

Programa de entrega

Gama de productos
SmartWire-DT coordinadores
La función
Para la conexión a Ethernet/IP MODBUS-TCP bus de campo
Breve Descripción
Se utiliza para conectar el SmartWire-DT sistema de comunicación industrial sistemas de bus de campo. Poderes SmartWire-DT módulos y celdas
Descripción
SmartWire-DT de la puerta de enlace para la conexión de hasta 99 SmartWire-DT módulos a una red Industrial Ethernet y para la alimentación de la SmartWire-DT módulos y celdas.
La conexión a Ethernet IP o MODBUS-TCP se lleva a cabo a través del conmutador Ethernet integrado (10/100 Mbit) como esclavo.
Configuración de la dirección IP se realiza mediante un interruptor DIP o DHCP.
La puerta está equipada con una serie independiente de diagnóstico de la interfaz (RJ45).
Accesorios
Conexión de hasta 99 SWD esclavos

Datos técnicos

General
Normas
IEC/EN 61131-2
EN 50178
AprobacionesAprobaciones
UL
CSA
Aprobacionesenvío de clasificación
DNV GL
BV
LRS
Aprobaciones
0000SPC-5960000SPC-1840000SPC-609
Dimensiones (W x H x D)
35 x 90 x 124 mm
Peso
0.17 kg
Montaje
Top-hat ferrocarril IEC/EN 60715, 35 mm o fijación de tornillo mediante la fijación de los soportes de ZB4-101-GF1 (accesorios)
Posición de montaje
Como se requiere
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibraciones (IEC/EN 61131-2:2008)Amplitud constante de 3,5 mm
5 - 8,4 Hz
Vibraciones (IEC/EN 61131-2:2008)La aceleración constante 1 g
8.4 - 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
9 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
0.3 m
Compatibilidad electromagnética (EMC)
Categoría de sobretensión
II
Grado de contaminación
Dos
La descarga electrostática (IEC/EN 61131-2:2008)Descarga de aire (Nivel 3)
8 kV
La descarga electrostática (IEC/EN 61131-2:2008)Descarga de contacto (Nivel 2)
4 kV
Los campos electromagnéticos (IEC/EN 61131-2:2008)80 - 1000 MHz
10 V/m
Los campos electromagnéticos (IEC/EN 61131-2:2008)1.4 - 2 GHz
3 V/m
Los campos electromagnéticos (IEC/EN 61131-2:2008)2 - 2.7 GHz
1 V/m
Supresión de interferencia de Radio
EN 55011 Clase a
Ráfaga (IEC/EN 61131-2:2008, Nivel 3)Cable de alimentación de la
2 kV
Ráfaga (IEC/EN 61131-2:2008, Nivel 3)De bus de campo cable
1 kV
Ráfaga (IEC/EN 61131-2:2008, Nivel 3)SmartWire-DT cable
1 kV
Sobretensión (IEC/EN 61131-2:2008, Nivel 1)Cable de alimentación de la
0.5 kV
Irradiaba RFI (IEC/EN 61131-2:2008, Nivel 3)
10 V
Condiciones de funcionamiento
Condiciones climáticas ambientalesClimáticas de corrección
En conformidad con la norma IEC 60068-2
Condiciones climáticas ambientalesTemperatura ambienteOperación [ϑ]
-25 - +55 °C
Condiciones climáticas ambientalesTemperatura ambienteAlmacenamiento [ϑ]
-40 - +70 °C
Las condiciones atmosféricasDe humedad relativa, sin condensación (IEC/EN 60068-2-30)
5 - 95 %
Las condiciones atmosféricasLa presión de aire (funcionamiento)
795 - 1080 hPa
Tensión de alimentación UAux
Tensión nominal [UAux]
24 VCC (-15/+20%) V
Ondulación Residual de la tensión de entrada
≦ 5 %
Protección contra inversión de polaridad
Sí
Max. actual [Imax]
Tres
Clasificación de cortocircuito
no, fusible externo FAZ Z3
Pérdida de potencia [P]
Normalmente 1 W
Potencial de aislamiento
No
Voltaje nominal de operación de 24-V-DC esclavos
typ. UAux- 0.2 V
Tensión de alimentación UPow
Tensión de alimentación [UPow]
24 VCC (-15/+20%) V
De entrada tensión de ondulación
≦ 5 %
Siemens MPI, (opcional)
sí
Corriente nominal [I]
0,7 a
La prueba de sobrecarga
sí
Corriente de irrupción y la duración
12,5/6 ms
La disipación de calor en 24 V DC
3.8 W
Potencial de aislamiento entre UPowy 15 V SmartWire-DT tensión de alimentación
No
Puenteo de caídas de tensión
10 ms
La tasa de repetición de
1 s
Indicación del estado de
sí LED
SmartWire-DT tensión de alimentación
Voltaje nominal de funcionamiento [Ue]
14,5 ± 3 % V
max. actual [Imax]
0,7 a
Clasificación de cortocircuito
Sí
Conexión de tensiones de alimentación
Tipo de conexión
Empuje en las terminales
Sólido
0.2 - 1.5 mmDos
Flexible con el casquillo
0.25 - 1.5 mmDos
UL/CSA sólido o trenzado
24 - 16 AWG
SmartWire-DT de la red
Tipo de estación
SmartWire-DT master
Número de SmartWire-DT esclavos
Noventa y nueve
Las Tasas De Baudios
Cien veinticinco
250 kBd
Indicación del estado de
SmartWire-DT master LED: rojo/verde
Configuraciones de LED: LED rojo/verde
Conexiones
Plug de 8 polos
Conector
Hoja terminal SWD4-8MF2
Interface de bus de campo
Tipo de módulo
IP Ethernet/MODBUS-TCP Esclavo
Protocolo de
IP Ethernet/MODBUS-TCP
Los datos de entrada, máx.
Ethernet-IP: 546
MODBUS-TCP: 800 Bytes
Los datos de salida, máx.
Ethernet-IP: 496
MODBUS-TCP: 642 Byte
Velocidad En BaudiosLas Tasas De Baudios
10/100 MBit/s
Velocidad En BaudiosVelocidad de baudios
automático
Dirección de la estación de
IP
La asignación de direcciones
viaDip interruptor/DHCP/BOOTP
Pantalla de estado de la interfaz [Multi color]
MS, LED de estado del Enlace
El diseño de la conexión de bus de campo
2 x RJ45 (2-interruptor de canal)
Potencial de aislamiento
Sí
Datos técnicos en la hoja de catálogo
Otros datos técnicos (hoja de catálogo)
Notas
Si contactores con un total de corriente consumo de > 3 están conectados a un alimentador de energía módulo de EU5C-SWD-PF1/2 tiene que ser utilizado.
Si SWD módulos con un total de consumo de corriente > 0,7 a están conectados a un alimentador de energía módulo de EU5C-SWD-PF2 tiene que ser utilizado.

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
1 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
Grado de Protección
IP20
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Los PLC (EG000024) / Bus de campo, decentr. periferia - módulo de comunicación (EC001604)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / bus de Campo, la descentralización de los periféricos / bus de Campo, la descentralización de los periféricos - módulo de comunicaciones ([email protected] [BAA073013])
Tensión de alimentación de CA de 50 Hz
0 - 0 V
Tensión de alimentación de CA de 60 Hz
0 - 0 V
Tensión de alimentación DC
El 20,4 - 28,8 V
Voltaje tipo de tensión de alimentación
DC
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
Sí
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
El apoyo de protocolo para SERCOS
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
No
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
Accesorios del sistema
Sí
Grado de protección (IP)
IP20
Con separación de potencial
No
Conexión al bus de campo separados de acoplador de bus posible
No
Montaje en riel posible
Sí
Montaje en pared/montaje directo
Sí
Frente construir en posible
No
Bastidor de montaje posible
No
Adecuado para las funciones de seguridad
Sí
Categoría según EN 954-1
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
35 mm
Altura
90 mm
Profundidad
122 mm

Aprobaciones

UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Dos millones trescientos veinticuatro mil seiscientos cuarenta y tres
CSA Clase No.
3211-07
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No

Dimensiones

2723DIM-1
SmartWire-DT puertas de enlace

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON AUTOMATIZACION ES.pdf 18 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
