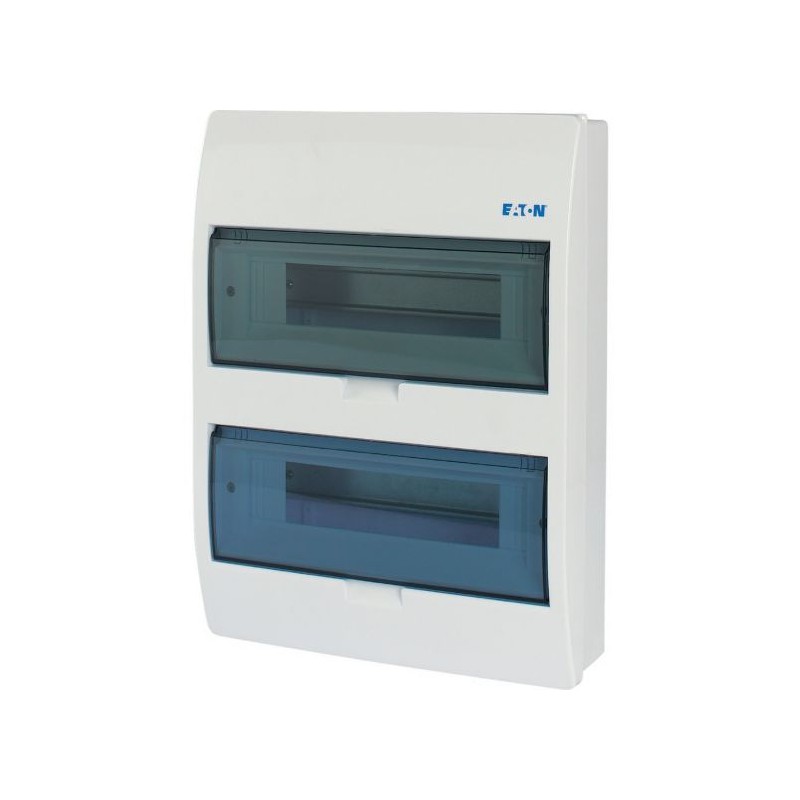

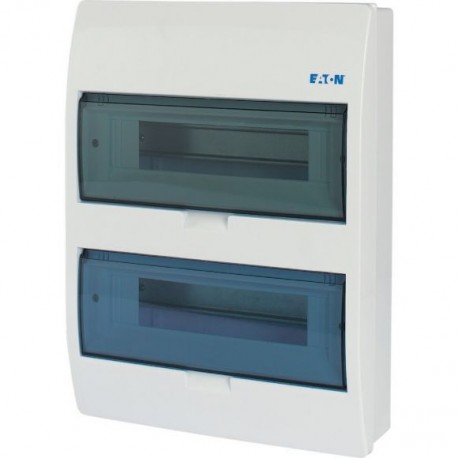

BC-O-2/24-ECO 280349 Y7-280349 EATON ELECTRIC Surface mount.comp.distribution board Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

BC-O-2/24-ECO 280349 Y7-280349 EATON ELECTRIC Surface mount.comp.distribution board

BC-O-2/24-ECO

280349

Y7-280349

EATON-MOELLER

Caja distribución tipo ECO, montaje en superficie, 2 filas, 12 UM, IP40

Eaton xComfort ECO LV systems Final Distribution Boards. ECO Compact distribution board, surface mounted, 2-rows, 12 MU, IP40

Cuadro de distribución ECO Compact, de superficie, RAL9003 blanco, grado de protección IP40 según IEC/EN 62208, 12 unidades modulares, 2 filas, clase de protección 2, totalmente aislado, homologado para la construcción de cuadros de distribución de servicios según IEC/EN 61439-3 VDE 0660-600-3, caja completamente de ABS, para la instalación de dispositivos de conmutación y protección, según la norma de dimensiones DIN 43 880, con una profundidad de instalación de 70 mm, CA 400 V, conforme a roHs, compuesto por una base de plástico con un riel DIN de chapa de copa de chapa de acero galvanizado, terminales conductores neutros y protectores IP2X a prueba de dedos, orificio ciego para entradas de cables métricos en la parte superior e inferior, parte superior con apertura del dispositivo de 46 mm, solapa abatible transparente a ras de la parte delantera y con cierre en posición abierta, Operador solo con cierres de rosca, parte superior con parte inferior sellable, incluidas las etiquetas de inscripción.

Más detalles


Sistemas de distribución eléctrica (incluidos cuadros de control) > Pequeños distribuidores de instalación

Cajas y pequeños armarios de distribución

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $70.97
Precio unitario: $70.97
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xComfort ECO LV systems Final Distribution Boards
Catalog Number
280349
EAN
4015082803490
Product Length/Depth
415 mm
Product Height
110 mm
Product Width
310 mm
Product Weight
1.8 kg
Compliances
RoHS conform
Certifications
EN 62208
Model Code
BC-O-2/24-ECO

Product specifications

Used with
Basic device
ECO distribution board
Installation distribution board
Special features
Type
  • Basic device
  • ECO distribution board
  • Installation distribution board
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
850 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
IK05
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP40
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 400 V AC
10.9.3 Impulse withstand voltage
3.75 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Fitted with:
Neutral-/protective conductor terminal
Basic device
Device support rails
Enclosure material
Plastic
Built-in height
0 mm
Built-in width
0 mm
Cable entry postion
Metric cable entries on top and bottom
Terminal type
Screw terminals
Built-in depth
70 mm
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
19 W
Closure type
Other
Cover/door color
Transparent
Cover/door model
Closed
Cover/door type
Door
Single
RAL-number
9003
Width in number of modular spacings
12
Ambient operating temperature details
-20 °C - 70 °C
Application
Indoor (installation site)
Voltage rating at AC
400 V AC
Color
White
Signal white (RAL 9003)
Number of rows
2
Frequency rating of contacts
50 Hz
Module rack type
Single-rail
Degree of protection
IP40
IK05 (impact resistance)
Number of module space units per row
12
Protection class
II (totally insulated)
Protective shrouding material
Plastic
Functions
Basic device
Material
ABS (plastic)
Mounting method
Surface mounted (plaster)
DIN-rail
Surface mounting
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
38 W
Internal depth
90 mm
PE and N terminal number and cross section
N: 2 x (12 mm² x 10 mm²)
PE: 2 x (12 mm² x 10 mm²)

ETIM for 280349 Sistemas de distribución eléctrica (incluidos cuadros de control) (EC000214)
Característica Valor
Método de montaje (EF000003) Montado superficial (escayola)
Número de filas (EF000266) 2
Ancho en número de espacios modulares (EF002950) 12
Tipo de cobertura (EF000339) Puerta
Versión de la cubierta (EF009212) Cerrado
Tipo de puerta (EF004464) EV000426
Tapa/puerta transparente (EF006244) Sí
Puerta de transmisión de señal (EF015941) No
Con candado (EF006306) No
Tipo de cierre (EF004462) Otros
Material de carcasa (EF001596) Plástico
Profundidad de instalación (EF000218) 70 mm
Altura de la instalación (EF000332) 0 mm
Anchura de montaje (EF000846) 0 mm
Profundidad interna (EF001131) 90 mm
Borne de tierra (EF015776) No
Borne neutro (EF015777) No
Carril DIN (EF001134) Sí
Con placa de montaje (EF000118) No
Posibilidad de extensión (EF001088) No
Versión de CEM (EF001062) No
Color (EF000007) Blanco
Número RAL (EF000116) 9003
Grado de protección (IP) (EF005474) IP40
Altura (EF000040) 110 mm
Anchura (EF000008) 310 mm
Profundidad (EF000049) 415 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON ENVOLVENTES ES.pdf 7 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BC-O-2/24-ECO Y7-280349 280349 ES_281649.pdf 751 Kbytes BC-O-2/24-ECO Y7-280349 280349 ES_281649.pdf
