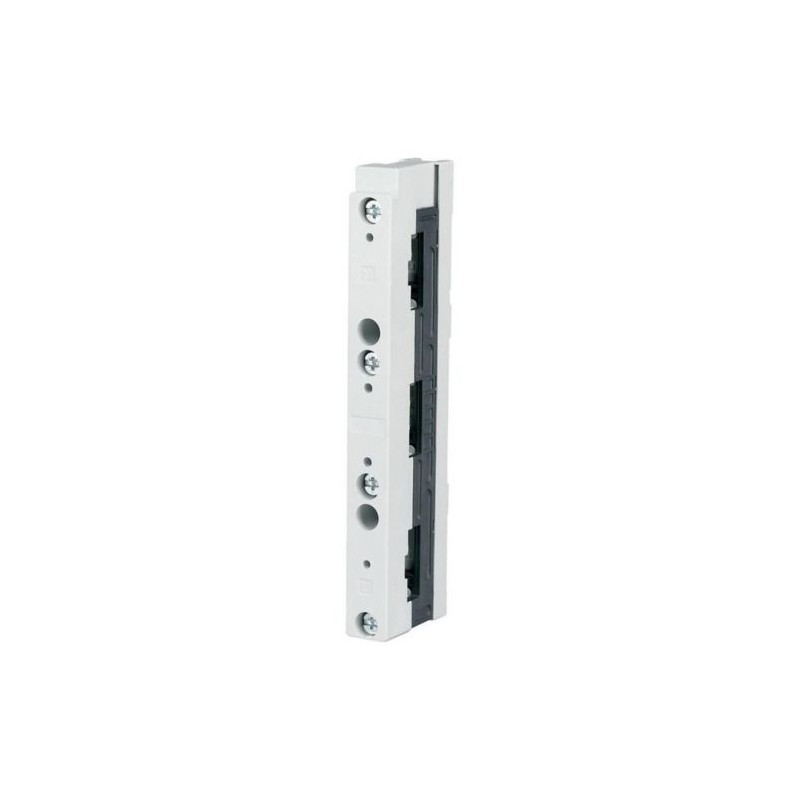

BBS-3/FL 107066 0002465000 EATON ELECTRIC Soporte de embarrado 3 polos Para embarrados planos
BBS-3/FL
107066
0002465000
EATON-MOELLER
10
Soporte de embarrado; 3 polos; Para embarrados planos
Sistemas de distribución de energía / conmutadores > Soporte de barras
Interruptor protector motor PKZ (Accesorios)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Comprados juntos habitualmente
▲Más Información
▲Barras de apoyo, 3p, para colectores planos
IEC barras de apoyo, de 60 mm de sistema, la corriente de operación nominal Ie=630A, polos=3, se puede utilizar para 12x5/10, 15x5/10, 20x5/10, 25x5/10 y 30x5/10, con control deslizante para adaptarse a las respectivas barras de tamaño, con el tornillo de bloque en el interior, resistente a la temperatura a 120 °C, la pista de la resistencia CTI 200, autoextinguible UL 94, RAL 7035, termoplástico de silicio libre, libre de cloro, libre de halógenos, la distancia entre los soportes de embarrado correspondientes a corto-circuito de fuerza diagrama
Programa de entrega
Gama de productos
60 mm sistema
La función básica de
Sistema de piso embarrado
Subrango
Embarrado apoya
IEC embarrado apoya
IEC embarrado apoya
Material
Termoplástico, silicio libre, libre de cloro
Libre de halógenos
Libre de halógenos
Libre de halógenos
sí
Auto-extinguible
UL 94
Color
RAL 7035
La pista de la resistencia
CTI 200
Resistente a la temperatura
a 120°C
Descripción
Puede ser instalado en todos los embarrado tamaños con concertina sistema
Con el tornillo de bloque dentro de
Con el tornillo de bloque dentro de
Polo
Tres
Corriente de operación nominal [Ie]
Seiscientos treinta
Para el uso con
12 x 5/10
15 x 5/10
20 x 5/10
25 x 5/10
30 x 5/10
15 x 5/10
20 x 5/10
25 x 5/10
30 x 5/10
Datos técnicos
General
Normas
el tipo de prueba-VDE 0660 Parte 500, IEC/EN 60439-1
Temperatura ambienteAmbiente de funcionamiento temperatura máx.
+35 °C
El intervalo entre el embarrado centros de
60 mm
Posición de montaje
Vertical, horizontal
Contactos
Tensión nominal [Ue]
690 V
Frecuencia nominal [f]
50/60 Hz
Tensión nominal de aislamiento [Uyo]
3000 V
El intervalo entre el embarrado centros de
60 mm
La distancia entre los soportes de embarrado [a]
250 mm
Valor de cresta de la corriente admisiblecon 12 x 5 mm de la barra [Ipk]
50 kA
Valor de cresta de la corriente admisiblecon 20 x 5 mm de embarrado [Ipk]
50 kA
Valor de cresta de la corriente admisiblecon 25 × 5 mm de la barra [Yopk]
50 kA
Valor de cresta de la corriente admisiblecon 30 x 5 mm de la barra [Ipk]
64 kA
Valor de cresta de la corriente admisiblecon 12 × 10 mm de la barra [Yopk]
Cinquenta y seis
Valor de cresta de la corriente admisiblecon 20 x 10 mm embarrado [Ipk]
56 kA
Valor de cresta de la corriente admisiblecon 30 x 10 mm embarrado [Ipk]
73 kA
Nominal de corriente ininterrumpida
Con desviaciones en la temperatura, DIN 43671 estipula que un factor de corrección k2 debe ser tomado en cuenta
Nominal de corriente ininterrumpida [Iu]Tu= 35 °C y Ts= 65 °Ccon 12 x 5 mm de la barra [Iu]
218 Una
Nominal de corriente ininterrumpida [Iu]Tu= 35 °C y Ts= 65 °Ccon 15 x 5 mm de la barra [Iu]
273 Un
Nominal de corriente ininterrumpida [Iu]Tu= 35 °C y Ts= 65 °Ccon 20 x 5 mm de embarrado [Iu]
349 Una
Nominal de corriente ininterrumpida [Iu]Tu= 35 °C y Ts= 65 °Ccon 25 x 5 mm de la barra [Iu]
436 Una
Nominal de corriente ininterrumpida [Iu]Tu= 35 °C y Ts= 65 °Ccon 30 x 5 mm de la barra [Iu]
491 Un
Nominal de corriente ininterrumpida [Iu]Tu= 35 °C y Ts= 65 °Ccon 12 x 10 mm bar [Iu]
392 Un
Nominal de corriente ininterrumpida [Iu]Tu= 35 °C y Ts= 65 °Ccon 20 x 10 mm embarrado [Iu]
567 Un
Nominal de corriente ininterrumpida [Iu]Tu= 35 °C y Ts= 65 °Ccon 30 x 10 mm embarrado [Iu]
Seiscientos ochenta y siete
Embarrado de temperaturaEmbarrado de temperatura máx.
70 °C
Corto-circuito de duración [T]
20 ms
Datos eléctricos
Frecuencia nominal [f]
50/60 Hz
Corriente de operación nominal [Ie]
Seiscientos treinta
Características de los materiales
Material
Termoplástico, silicio libre, libre de cloro
Libre de halógenos
Libre de halógenos
Color
RAL 7035
Características de combustibilidad
Autoextinguible según UL 94
La pista de la resistencia
CTI 200
Resistente a la temperatura
a 120°C
Notas
Para diferentes intervalos entre embarrado soporta ver curva característica.
La verificación del diseño según la norma IEC/EN 61439
Ambiente de funcionamiento temperatura máx.
+35 °C
Características
Curva característica
① 30 x 10 mm
② 30 x 5 mm
③ 12 x 10 mm
20 x 10 mm
④ 12 x 5 mm
20 x 5 mm
Yopk= Valor de cresta de la corriente admisible
a = espaciamiento de los soportes de embarrado
② 30 x 5 mm
③ 12 x 10 mm
20 x 10 mm
④ 12 x 5 mm
20 x 5 mm
Yopk= Valor de cresta de la corriente admisible
a = espaciamiento de los soportes de embarrado
Dimensiones
