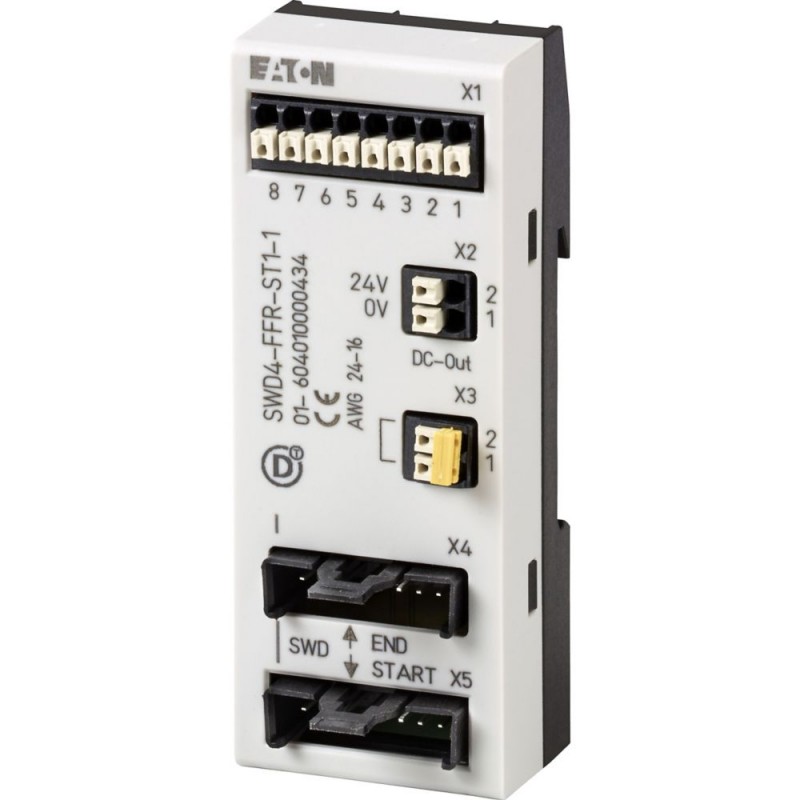

SWD4-FFR-ST1-1 168881 EATON MOELLER Smartwire Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

SWD4-FFR-ST1-1 168881 EATON MOELLER Smartwire

SWD4-FFR-ST1-1

168881

EATON - MOELLER

Disponible

Envío el hoy

Smartwire

Más detalles


Relés Programables Programadores

SmartWire-DT - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

Cantidad Precio
1+$70.21
5+$62.39
9+$60.58
13+$59.65
17+$59.12
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).


Productos relacionados

Más Información



Entrega de programa
Gama de productos
  SmartWire-DT accesorios
La función básica de
  Adaptadores de Cable de
La función
  SWD adaptadores de cable de
Descripción
  SmartWire-DT cable adaptador para armar un local de SmartWire-DT segmento
Conexión SmartWire-DT

Datos técnicos
General
Normas
  IEC/EN 61131-2
EN 50178
Dimensiones (W x H x D)
 mm35 x 90 x 34
Peso
 kg0.05
Montaje
  Top-hat ferrocarril IEC/EN 60715, 35 mm o fijación de tornillo mediante la fijación de los soportes de ZB4-101-GF1 (accesorios)
Posición de montaje
  Como se requiere
Nota sobre la disipación de calor
  no es relevante
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
  IP20
Vibraciones (IEC/EN 61131-2:2008)

Amplitud constante de 3,5 mm
 Hz
amplitud constante 0,15 mm max.
 Hz8.4
Amplitud constante 0,15 mm min. (RefExtrakt)
 Hz5
La aceleración constante 1 g
 Hz
la aceleración constante 1 g máx.
 Hz150
la aceleración constante 1 g min.
 Hz8.4
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
 Impactos9
Compatibilidad electromagnética (EMC)
La descarga electrostática (IEC/EN 61131-2:2008)

Descarga de aire (Nivel 3)
 kV8
Descarga de contacto (Nivel 2)
 kV4
Condiciones climáticas ambientales
Climáticas de corrección
  El calor seco de la IEC 60068-2-2
El calor húmedo según la EN 60068-2-3
La presión de aire (funcionamiento)
 hPa795 - 1080
Temperatura ambiente

La operación
na de na°C-25 - +55
Almacenamiento / Transporte
na de na°C-40 - +70
Humedad relativa

La condensación
  Tomar las medidas adecuadas para evitar la condensación
De humedad relativa, sin condensación (IEC/EN 60068-2-30)
 %0 - 95
Opciones de conexión
Conexión 1
  Plug de 8 polos
Número de ciclos de inserción
  ≥ 200
Conexión de 2
  Empuje en las terminales
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn0
La disipación de calor por polo, dependiente de la corriente
PvidW0
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW0
Estática de la disipación de calor, no dependiente de la corriente
PvsW0
La disipación de calor de la capacidad
PdissW0
Ambiente de funcionamiento temperatura máx.
 °C70
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Cumple con la norma de producto.
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  Cumple con la norma de producto.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
Los PLC (EG000024) / Accesorios para los controles (EC002584)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / Control (accesorios) / Control (accesorios, sin especificar) ([email protected] [AKN560011])
Tipo de accesorio eléctrico
  Enchufe
Tipo de accesorio mecánico
  -
Tipo de documentación
  -
Dimensiones
IL050001ZU modular PLC

>>

Datasheet - PDF

Título: Idioma: Tamaño: Tipo:
pdf-Smartwire - EATON - SWD4-FFR-ST1-1 - 168881 English 195 Kbytes pdf-Smartwire - EATON - SWD4-FFR-ST1-1 - 168881
