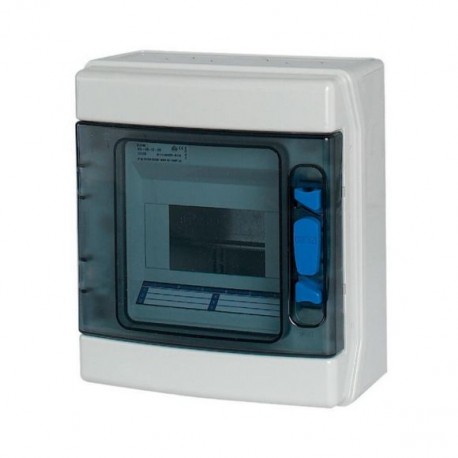

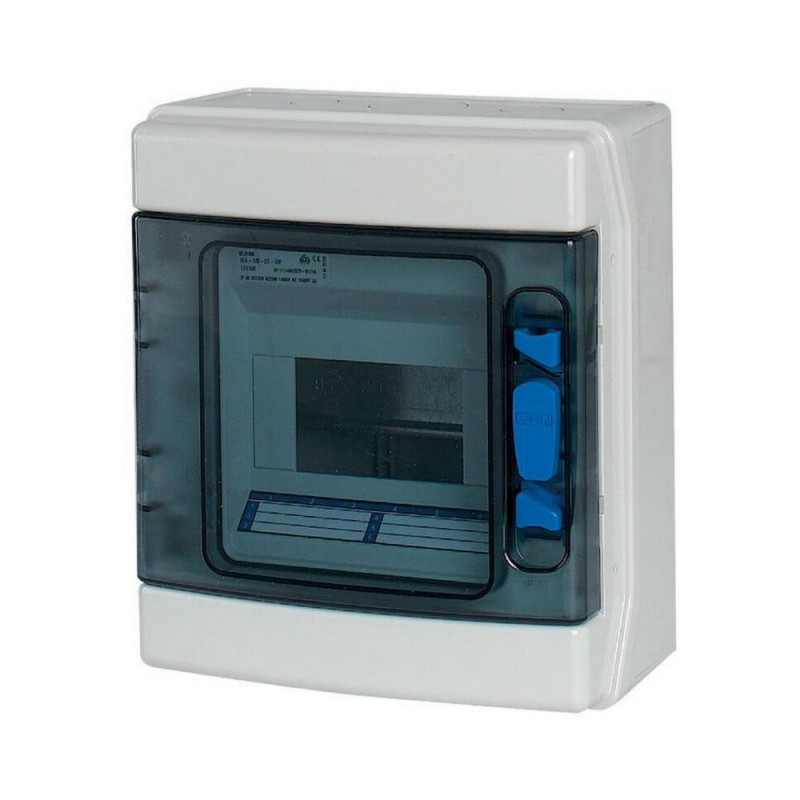

IKA-1/6-ST 174222 EATON ELECTRIC SM Board IP65 1-row 6 modules
IKA-1/6-ST
174222
EATON-MOELLER
SM Board IP65 1-row 6 modules
Caja IKA gama profesional, IP65 + fijaciones
Sistemas de distribución eléctrica (incluidos cuadros de control) > Pequeños distribuidores de instalación
Cajas y pequeños armarios de distribución
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲IKA profesional de la placa de distribución, IP65 + abrazaderas
IKA de la placa de distribución para lugares húmedos RAL7035, con neutro y conductor de protección terminal, espuma en el lugar de empaque, aplicada mediante CNC, para el grado de protección IP65 según IEC/EN 62208, 6 unidades espaciales, 1-fila, aprobado para el servicio de la construcción de tableros de distribución en conformidad con la norma IEC/EN 61439-3 VDE 0660-600-3, integrado módulo de sistema de compensación diseñado para dar cabida a diferentes amplitudes de dispositivo, métrica nocauts con el centrado de punto, carcasa de ABS y puerta de policarbonatos, para la instalación de conmutación y los dispositivos de protección, de acuerdo con la dimensión de la norma DIN 43 880, con una profundidad de montaje 70 mm, AC 1000 V DC 1500 V, compatible con RoHs, que consta de una base de plástico con un riel DIN hecho de chapa de acero galvanizado, de montaje directo montaje en la pared los agujeros con el dedo de prueba IP2X neutro y conductor de protección de los terminales, knock-out para la métrica de las entradas de cables en la parte superior y la parte inferior, lado nocauts para el elemento de conexión para la conexión de dos o más recintos, uno junto a otro, de arriba con 46 mm dispositivo de apertura, puerta transparente, a ras con el frente, puede montarse a la derecha o a la izquierda de la puerta, la entrega puede ser cambiado fácilmente en el sitio sin tener que quitar la tapa superior., tapa superior con cierre hermético de cierres rápidos, puerta con cerradura con accesorios de BLOQUEO-KIT-IKA, la puerta puede ser sellado, incluyendo la supresión y la tira de etiquetas de rotulación.
Programa de entrega
La función básica de
Dispositivo básico
La función del producto
Instalación de tableros de distribución
Gama de productos
IKA profesional de la DBO
Diseño
Montaje en superficie
En el sitio de instalación
Interior
Tipo de instalación
Montaje en superficie
La Puerta/De La Solapa
Transparente
Grado de Protección
IP65
Color
Gris
Módulo de rack
De un solo riel
Cubierta de protección contra el contacto accidental
De plástico
Filas [Count]
Uno
Módulo de unidades por fila
Seis
Descripción
IP65
Clase de protección II
Caja de plástico de color gris (RAL 7035)
Clase de protección II
Caja de plástico de color gris (RAL 7035)
Entradas de Cable
Métrica de las entradas de cables en la parte superior y la parte inferior, la parte posterior de la placa de
PE y N terminales de diseño
Terminales de tornillo
PE y N los terminales [Número x de área de sección transversal]
PE: 2 x (2.5 - 6) + 2 x (4 - 10) + 1 x (16 - 35)
N: 2 x (2.5 - 6) + 2 x (4 - 10) + 1 x (16 - 35) mmDos
N: 2 x (2.5 - 6) + 2 x (4 - 10) + 1 x (16 - 35) mmDos
Los equipos suministrados
Dispositivo básico
Dispositivo de rieles de soporte
Neutral-/conductor de protección terminal
Tornillos de bloqueo pueden ser sellados
Tapas de cierre
Circuito de corriente de designación
Sección de reserva de la cubierta de 6 unidades espaciales
Dispositivo de rieles de soporte
Neutral-/conductor de protección terminal
Tornillos de bloqueo pueden ser sellados
Tapas de cierre
Circuito de corriente de designación
Sección de reserva de la cubierta de 6 unidades espaciales
Datos técnicos
General
Normas
EN 62208, IEC/EN 60670-24
RoHS (en conformidad con la Directiva 2002/95/CE del Parlamento Europeo y del Consejo)
conforme
Temperatura ambiente
-25 - +40 °C
Grado de Protección
IP65
Clase de protección
II (totalmente aisladas)
Tensión nominal [Ue]
415 V AC
Frecuencia nominal [f]
50 Hz
Características de los materiales
Material
ABS (plástico)
Color
Gris (RAL 7035)
Propiedades de los materiales
MecánicaResistencia a los impactos
IK08
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual para montaje en pared [PV]
13 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual para montaje en pared [PV]
25 W
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
650 °C; cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
No es relevante para instalaciones interiores.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica a los cerramientos sin levantar el sida.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
IK08
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
IP65
10.4 Separaciones y distancias de fuga
Es el panel del generador de la responsabilidad.
10.5 Protección contra descargas eléctricas
Clase de protección 2, por lo tanto no es aplicable.
10.6 la Incorporación de los dispositivos de maniobra y componentes
Es el panel del generador de la responsabilidad.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Uyo= 1000 V AC
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
3.3 kV
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Cumple con la norma de producto requisitos.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
Cumple con la norma de producto requisitos.
Datos técnicos ETIM 7.0
Tableros de distribución (EG000023) / Pequeña placa de distribución (EC000214)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, el dispositivo / sistema de distribución Eléctrica (incl. pequeña placa de distribución) / Pequeña placa de distribución ([email protected] [ACN387011])
El método de montaje
Montaje en superficie (yeso)
Número de filas
Uno
Ancho en el número de separaciones modulares
Seis
Tipo de cubierta
Puerta
Modelo de portada
Con la muesca
Transparente de la cubierta/de la puerta
Sí
Material de la carcasa
De plástico
Altura
231 mm
Ancho
202 mm
Profundidad
110 mm
Construido en profundidad
70 mm
De la profundidad interior
60 mm
En riel DIN
Sí
Con placa de montaje
No
Extensión posible
Sí
EMC-versión
No
Color
Gris
RAL-número de
Siete mil treinta y cinco
Grado de protección (IP)
IP65
Con bloqueo
No
Tipo de cierre
Otros
Dimensiones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON ENVOLVENTES ES.pdf | 7 Mbytes |
|
