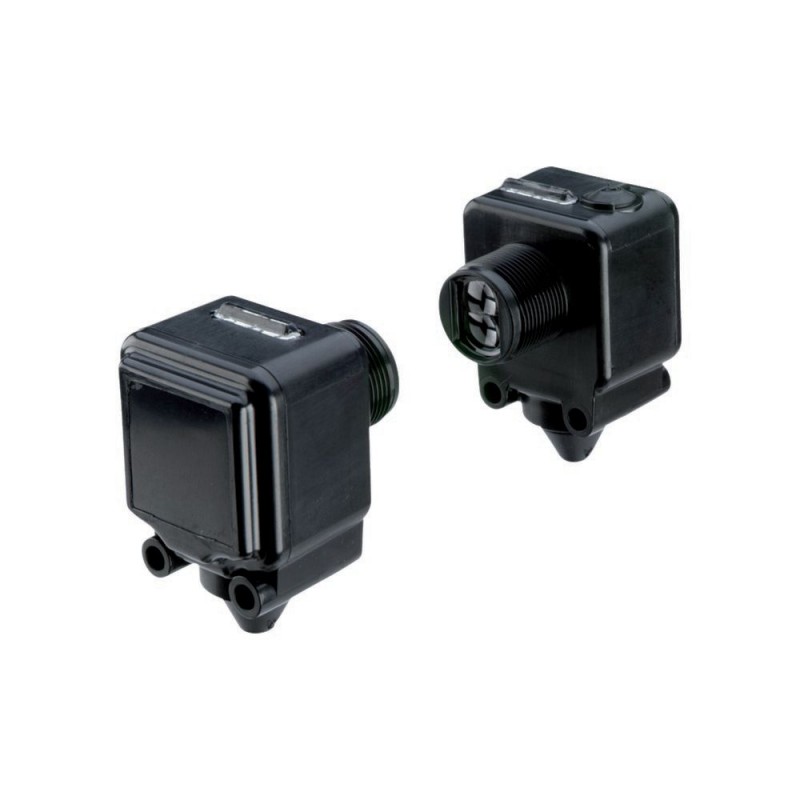

EATON - MOELLER series E65-SMTS15-HAD 135735 Y7-135735 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

E65-SMTS15-HAD 135735 Y7-135735 EATON ELECTRIC Detector fotoeléctrico de barrera Emisor Sn 15 m 4 L 10-30 V ..

Referencia: E65-SMTS15-HAD

Código: 135735

Número de catálogo: Y7-135735

Fabricante: EATON - MOELLER series

Descripción:

Detector fotoeléctrico de barrera, Emisor, Sn=15 m, 4 L, 10-30 V DC, NPN,
Eaton Moeller® series E65 Thru-beam photoelectric sensor, transmitter, Sn=15m, 4L, 10-30VDC, NPN, PNP, quad 40, insulated material, M12
Serie E65-SM, características del producto: indicadores brillantes de voltaje, salida y TargetLock™, targetLock™ simplifica la configuración y garantiza una alta confiabilidad operativa. Los modelos Perfect Prox® detectan objetivos con diferentes colores en el mismo rango mientras ignoran los objetos de fondo. Los modelos DC tienen acceso a

Categorías:

  • Sensores > Barrera de luz unidireccional
  • EATON - MOELLER series > Sensores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 79,61 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Especificaciones generales

Product Name
Eaton Moeller® series E65 Thru-beam photoelectric sensor
Catalog Number
135735
EAN
4015081325283
Product Length/Depth
139.7 mm
Product Height
139.7 mm
Product Width
38.1 mm
Product Weight
0.11 kg
Certifications
Certified by UL for use in Canada
CSA-C22.2 No. 14
UL File No.: E166051
UL
UL 508
UL Category Control No.: NRKH, NRKH7
CSA File No.: UL report applies to both US and Canada
CE
IEC/EN 60947-5-2
Catalog Notes
Yellow
Model Code
E65-SMTS15-HAD

Product specifications

Type
Optical sensors
Device type
Transmitter
Electric connection type
Connector M12
Fitted with:
Transmitter (for combination with detector)
Enclosure material
Plastic
Enclosure type
Cuboid
Explosion safety category for dust
None
Explosion safety category for gas
None
Functions
Thru-light beam
Protection against wire breakage
Short-circuit protection
For combination with detector
Protection against polarity reversal
Voltage type
DC
Wire size
0
Connection type
Plug-in connection M12 x 1
4-wire
Cable sheath material
Polyvinyl chloride (PVC)
Light type
Polarity free red light
Degree of protection
NEMA 4X
IP68
Interface type
Other
LED indicator
Status indication of Operating voltage: Green LED
Status indication of Switching state: Red LED
Switch function type
Other
Load current
Max. 100 mA (Ie)
Laser protection class
None
Operation agent-safety class
Safety class 2
Shock resistance
50 g, Mechanical, Shock duration 10 ms
Optical surface material
Plastic
Output current (mA) - max
0 mA
Output current at protected output - max
0 mA
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at DC - max
30 V
Rated control supply voltage (Us) at DC - min
10 V
Rated switching distance (Sn)
15000 mm
Reflector distance - min
0 mm
Sensor height
55 mm
Sensor length
41 mm
Switching distance - max
15000 mm
Switching voltage of OSSD at state high
0 V
Transmission range of the safety field
0 m
Voltage rating - max
30 V
Safety type (IEC 61496-1)
1
Switching frequency
0 Hz
Sensing mode
Light-/dark switching
Switching output type
PNP
Sensor material
Insulated material
Wavelength of the sensor
660 nm
Width sensor
33 mm
Product category
E65 SM Series
Response time
1 ms
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
70 °C
Ambient storage temperature - min
-25 °C
Diameter sensor
0 mm
Light dot size
0 mm²
Number of contact energized outputs with signalling function
0
Number of outputs (protected contact energized)
0
Number of outputs (protected semiconductor)
0
Number of outputs (semiconductor with signaling function)
0
Opening angle
0 °
Operating temperature - max
55 °C
Operating temperature - min
-25 °C
Operational current (Ib) in the switched state at 24 V DC
40 A
Adjustment type
Other

ETIM for 135735 Sensores (EC002716)

CaracterísticaÁmbito de entrega de sistemas desechables (EF004032)
ValorTransmisor
CaracterísticaÁngulo de apertura (EF002642)
Valor0 °
CaracterísticaAdvertencia de fallo (EF004129)
ValorNo
CaracterísticaCon función de tiempo (EF003582)
ValorNo
CaracterísticaDistancia nominal de conmutación (EF008289)
Valor15000 mm
CaracterísticaDistancia máxima de conmutación (EF007367)
Valor15000 mm
CaracterísticaMáxima corriente de salida (EF001315)
Valor0 mA
CaracterísticaReflector incluido (EF007448)
ValorNo
CaracterísticaSalida analógica 0 V… 10 V (EF006807)
ValorNo
CaracterísticaSalida analógica 0 mA ... 20 mA (EF006808)
ValorNo
CaracterísticaSalida analógica 4 mA ... 20 mA (EF006810)
ValorNo
CaracterísticaSalida analógica -10 V… +10 V (EF006809)
ValorNo
CaracterísticaCon otra salida analógica (EF007485)
ValorNo
CaracterísticaProcedimiento de ajuste (EF003994)
ValorOtros
CaracterísticaCon interfaz de comunicación analógica (EF007305)
ValorNo
CaracterísticaCon interfaz de comunicación AS-Interface (EF007306)
ValorNo
CaracterísticaCon interfaz de comunicación CANOpen (EF007307)
ValorNo
CaracterísticaCon interfaz de comunicación DeviceNet (EF007308)
ValorNo
CaracterísticaCon interfaz de comunicación Ethernet (EF007309)
ValorNo
CaracterísticaCon interfaz de comunicación INTERBUS (EF007310)
ValorNo
CaracterísticaCon interfaz de comunicación PROFIBUS (EF007311)
ValorNo
CaracterísticaCon interfaz de comunicación RD 232 (EF007312)
ValorNo
CaracterísticaCon interfaz de comunicación RD 422 (EF007313)
ValorNo
CaracterísticaCon interfaz de comunicación RD 485 (EF007314)
ValorNo
CaracterísticaCon interfaz de comunicación SSD (EF007315)
ValorNo
CaracterísticaCon interfaz de comunicación SSI (EF007316)
ValorNo
CaracterísticaNúmero de salidas de semiconductor con función de señalización (EF003945)
Valor0
CaracterísticaNúmero de salidas relacionadas con el contacto con función de señalización (EF003946)
Valor0
CaracterísticaNúmero de salidas de semiconductor seguras (EF003951)
Valor0
CaracterísticaNúmero de salidas de contacto seguras (EF003952)
Valor0
CaracterísticaEjecución de interfaz para comunicación relacionada con la seguridad (EF003956)
ValorOtros
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConector M12
CaracterísticaEjecución de la salida de conmutación (EF003962)
ValorPNP
CaracterísticaEjecución de la función de conmutación (EF003963)
ValorOtros
CaracterísticaClase de protección del medio de operación (EF003982)
ValorClase de protección 2
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaForma de construcción de la carcasa (EF004008)
ValorCuboide
CaracterísticaAnchura del sensor (EF007094)
Valor33 mm
CaracterísticaDiámetro del sensor (EF007111)
Valor0 mm
CaracterísticaAltura del sensor (EF007283)
Valor55 mm
CaracterísticaLongitud del sensor (EF007334)
Valor41 mm
CaracterísticaFunción táctil (EF007503)
ValorConmutación oscura/clara
CaracterísticaMaterial de la superficie óptica (EF004134)
ValorPlástico
CaracterísticaMaterial de carcasa (EF001596)
ValorPlástico
CaracterísticaCorriente de salida máxima en la salida segura (EF004035)
Valor0 mA
CaracterísticaDistancia mínima del reflector (EF004046)
Valor0 mm
CaracterísticaTemperatura ambiente (EF002386)
Valor-25 °C
CaracterísticaTiempo de respuesta (EF004094)
Valor1 ms
CaracterísticaRango del campo de protección (EF004098)
Valor0 m
CaracterísticaFrecuencia de conmutación (EF003587)
Valor0 Hz
CaracterísticaTipo de seguridad según IEC 61496-1 (EF004105)
Valor1
CaracterísticaTensión de conmutación de OSSD en estado alto (EF004102)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor10 V
CaracterísticaTipo de tensión (EF000187)
ValorCC
CaracterísticaCon función de supervisión de dispositivos de aguas abajo (EF004052)
ValorNo
CaracterísticaClase protección de láser (EF004027)
ValorNinguno
CaracterísticaLongitud de onda del sensor (EF004132)
Valor660 nm
CaracterísticaTipo de luz (EF004029)
ValorLuz roja libre de polaridad
CaracterísticaPunto de luz (EF004030)
Valor0 mm²
CaracterísticaNúmero AWG (EF007010)
Valor0
CaracterísticaMaterial de la vaina del cable (EF004136)
ValorPolicloruro de vinilo (PVC)
CaracterísticaCon bloqueo de reinicio (EF004054)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP68
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor4X
