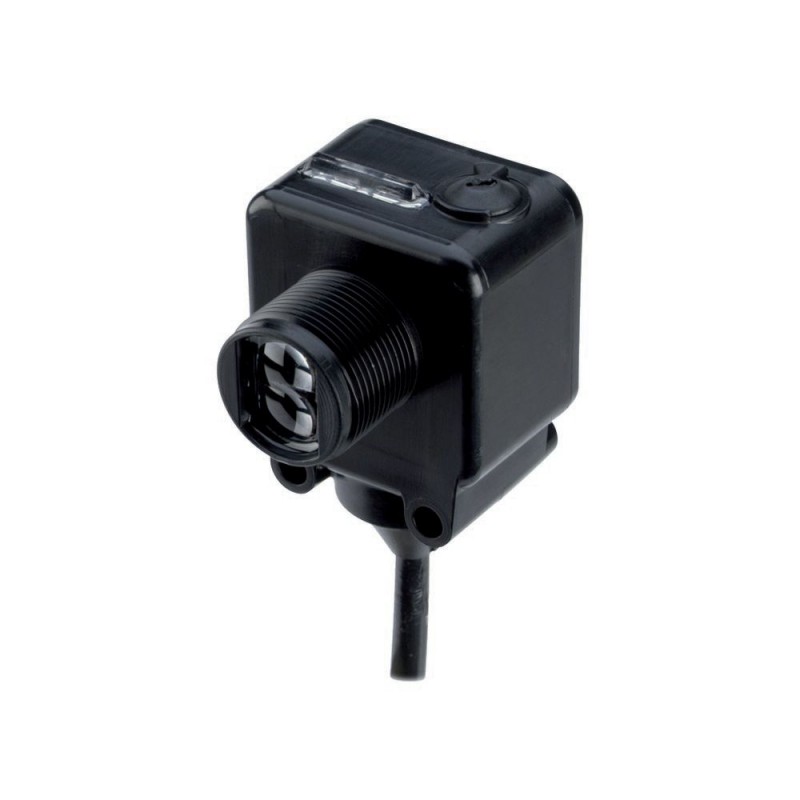

EATON - MOELLER series E65-SMSD200-HL 135728 Y7-135728 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

E65-SMSD200-HL 135728 Y7-135728 EATON ELECTRIC Detector fotoeléctrico de reflexión difusa Sn 200 mm 4 L 10-3..

Referencia: E65-SMSD200-HL

Código: 135728

Número de catálogo: Y7-135728

Fabricante: EATON - MOELLER series

Descripción:

Detector fotoeléctrico de reflexión difusa, Sn=200 mm, 4 L, 10-30 V DC,
Eaton Moeller® series E65 Diffuse reflective sensor, Sn=200mm, 4L, 10-30VDC, dark, NPN, PNP, quad 40, insulated material, line 2m E65-SMSD200-HL
Serie E65-SM, características del producto: indicadores brillantes de voltaje, salida y TargetLock™, targetLock™ simplifica la configuración y garantiza una alta confiabilidad operativa. Los modelos Perfect Prox® detectan objetivos con diferentes colores en el mismo rango mientras ignoran los objetos de fondo. Los modelos DC tienen acceso a

Categorías:

  • Sensores > Sensor de luz energético
  • EATON - MOELLER series > Sensores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 104,81 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Especificaciones generales

Product Name
Eaton Moeller® series E65 Diffuse reflective sensor
Catalog Number
135728
EAN
4015081325214
Product Length/Depth
139.7 mm
Product Height
139.7 mm
Product Width
38.1 mm
Product Weight
0.11 kg
Certifications
Certified by UL for use in Canada
UL File No.: E166051
CSA File No.: UL report applies to both US and Canada
CE
IEC/EN 60947-5-2
UL
UL 508
UL Category Control No.: NRKH, NRKH7
CSA-C22.2 No. 14
Catalog Notes
Yellow
Model Code
E65-SMSD200-HL

Product specifications

Type
Optical sensors
Electric connection type
Cable
Enclosure material
Plastic
Enclosure type
Cuboid
Operating mode
Switching principle: Light switching
Explosion safety category for dust
None
Explosion safety category for gas
None
Functions
Protection against wire breakage
Short-circuit protection
Reflected-light beam
Protection against polarity reversal
Voltage type
DC
Wire size
22
Connection type
4-wire
2 m connection cable
Cable sheath material
Polyvinyl chloride (PVC)
Light type
Polarity free red light
Degree of protection
IP68
NEMA 6P, 13
Interface type
Other
LED indicator
Status indication of Switching state: Red LED
Status indication of Operating voltage: Green LED
Switch function type
Other
Load current
Max. 100 mA (Ie)
Laser protection class
None
Operation agent-safety class
Safety class 2
Shock resistance
50 g, Mechanical, Shock duration 10 ms
Optical surface material
Plastic
Output current (mA) - max
100 mA
Output current at protected output - max
0 mA
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at DC - max
30 V
Rated control supply voltage (Us) at DC - min
10 V
Rated switching distance (Sn)
200 mm
Reflector distance - min
0 mm
Sensor height
43 mm
Sensor length
41 mm
Switching distance - max
200 mm
Switching voltage of OSSD at state high
30 V
Transmission range of the safety field
0 m
Voltage rating - max
30 V
Safety type (IEC 61496-1)
1
Switching frequency
500 Hz
Sensing mode
Dark switching
Switching output type
NPN
Sensor material
Insulated material
Wavelength of the sensor
660 nm
Width sensor
33 mm
Product category
E65 SM Series
Response time
1 ms
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
70 °C
Ambient storage temperature - min
-25 °C
Diameter sensor
0 mm
Light dot size
0 mm²
Number of contact energized outputs with signalling function
0
Number of outputs (protected contact energized)
0
Number of outputs (protected semiconductor)
0
Number of outputs (semiconductor with signaling function)
2
Operating distance - max
0 mm
Operating distance - min
0 mm
Operating temperature - max
55 °C
Operating temperature - min
-25 °C
Operational current (Ib) in the switched state at 24 V DC
20 A
Adjustment type
Other

ETIM for 135728 Sensores (EC001821)

CaracterísticaDistancia de detección (EF004121)
Valor0 mm
CaracterísticaAdvertencia de fallo (EF004129)
ValorNo
CaracterísticaCon función de tiempo (EF003582)
ValorNo
CaracterísticaDistancia máxima de conmutación (EF007367)
Valor200 mm
CaracterísticaMáxima corriente de salida (EF001315)
Valor100 mA
CaracterísticaReflector incluido (EF007448)
ValorNo
CaracterísticaSalida analógica 0 V… 10 V (EF006807)
ValorNo
CaracterísticaSalida analógica 0 mA ... 20 mA (EF006808)
ValorNo
CaracterísticaSalida analógica 4 mA ... 20 mA (EF006810)
ValorNo
CaracterísticaSalida analógica -10 V… +10 V (EF006809)
ValorNo
CaracterísticaCon otra salida analógica (EF007485)
ValorNo
CaracterísticaProcedimiento de ajuste (EF003994)
ValorOtros
CaracterísticaCon interfaz de comunicación analógica (EF007305)
ValorNo
CaracterísticaCon interfaz de comunicación AS-Interface (EF007306)
ValorNo
CaracterísticaCon interfaz de comunicación CANOpen (EF007307)
ValorNo
CaracterísticaCon interfaz de comunicación DeviceNet (EF007308)
ValorNo
CaracterísticaCon interfaz de comunicación Ethernet (EF007309)
ValorNo
CaracterísticaCon interfaz de comunicación INTERBUS (EF007310)
ValorNo
CaracterísticaCon interfaz de comunicación PROFIBUS (EF007311)
ValorNo
CaracterísticaCon interfaz de comunicación RD 232 (EF007312)
ValorNo
CaracterísticaCon interfaz de comunicación RD 422 (EF007313)
ValorNo
CaracterísticaCon interfaz de comunicación RD 485 (EF007314)
ValorNo
CaracterísticaCon interfaz de comunicación SSD (EF007315)
ValorNo
CaracterísticaCon interfaz de comunicación SSI (EF007316)
ValorNo
CaracterísticaNúmero de salidas de semiconductor con función de señalización (EF003945)
Valor2
CaracterísticaNúmero de salidas relacionadas con el contacto con función de señalización (EF003946)
Valor0
CaracterísticaNúmero de salidas de semiconductor seguras (EF003951)
Valor0
CaracterísticaNúmero de salidas de contacto seguras (EF003952)
Valor0
CaracterísticaEjecución de interfaz para comunicación relacionada con la seguridad (EF003956)
ValorOtros
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorCable
CaracterísticaEjecución de la salida de conmutación (EF003962)
ValorNPN
CaracterísticaEjecución de la función de conmutación (EF003963)
ValorOtros
CaracterísticaClase de protección del medio de operación (EF003982)
ValorClase de protección 2
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaForma de construcción de la carcasa (EF004008)
ValorCuboide
CaracterísticaAnchura del sensor (EF007094)
Valor33 mm
CaracterísticaDiámetro del sensor (EF007111)
Valor0 mm
CaracterísticaAltura del sensor (EF007283)
Valor43 mm
CaracterísticaLongitud del sensor (EF007334)
Valor41 mm
CaracterísticaFunción táctil (EF007503)
ValorConmutación oscura
CaracterísticaMaterial de la superficie óptica (EF004134)
ValorPlástico
CaracterísticaMaterial de carcasa (EF001596)
ValorPlástico
CaracterísticaCorriente de salida máxima en la salida segura (EF004035)
Valor0 mA
CaracterísticaDistancia mínima del reflector (EF004046)
Valor0 mm
CaracterísticaTiempo de respuesta (EF004094)
Valor1 ms
CaracterísticaRango del campo de protección (EF004098)
Valor0 m
CaracterísticaFrecuencia de conmutación (EF003587)
Valor500 Hz
CaracterísticaTipo de seguridad según IEC 61496-1 (EF004105)
Valor1
CaracterísticaTensión de conmutación de OSSD en estado alto (EF004102)
Valor30 V
CaracterísticaTipo de tensión (EF000187)
ValorCC
CaracterísticaCon función de supervisión de dispositivos de aguas abajo (EF004052)
ValorNo
CaracterísticaClase protección de láser (EF004027)
ValorNinguno
CaracterísticaLongitud de onda del sensor (EF004132)
Valor660 nm
CaracterísticaTipo de luz (EF004029)
ValorLuz roja libre de polaridad
CaracterísticaPunto de luz (EF004030)
Valor0 mm²
CaracterísticaNúmero AWG (EF007010)
Valor22
CaracterísticaMaterial de la vaina del cable (EF004136)
ValorPolicloruro de vinilo (PVC)
CaracterísticaCon bloqueo de reinicio (EF004054)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP68
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor6P, 13
CaracterísticaTemperatura ambiente (EF002386)
Valor-25 °C
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor10 V
