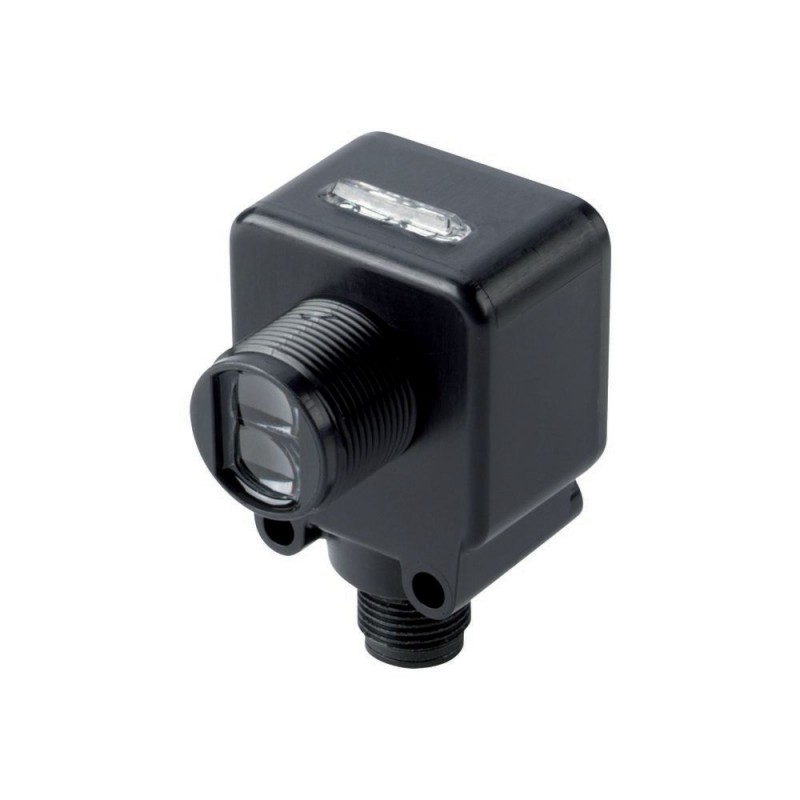

E65-SMPR3-HDD 135719 Y7-135719 EATON ELECTRIC Detector fotoeléctrico reflexivo Sn 3m 4 L 10-30 V DC Oscuro N.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

E65-SMPR3-HDD 135719 Y7-135719 EATON ELECTRIC Detector fotoeléctrico reflexivo Sn 3m 4 L 10-30 V DC Oscuro N..

E65-SMPR3-HDD

135719

Y7-135719

EATON-MOELLER

Detector fotoeléctrico reflexivo; Sn=3m; 4 L; 10-30 V DC; Oscuro; NPN; PNP; 33x41x37; Material aislante; M12

Detector fotoeléctrico reflexivo. Sn=3m. 4 L. 10-30 V DC. Oscuro. NPN.

Eaton Moeller® series E65 Retroflective sensing sensor, Sn=3m, 4L, 10-30VDC, dark, NPN, PNP, quad 40, insulated material, M12

Serie E65-SM, características del producto: indicadores brillantes para voltaje, salida y TargetLock™, targetLock™ simplifica el trabajo de configuración y garantiza una alta confiabilidad operativa. Los modelos Perfect Prox® detectan objetivos con diferentes colores en el mismo rango mientras ignoran los objetos de fondo. Los modelos de CC cuentan con salidas PNP y NPN. El haz de detección visible en todos los modelos le permite ver hacia dónde se dirige el haz para un montaje y alineación empotrados rápidos. Diseño compacto para un montaje empotrado que ahorra espacio. Múltiples opciones de montaje, incluida la rosca estándar de 18 mm. Cortocircuito, sobrecarga y protección contra inversión de polaridad. La familia completa incluye haz pasante, reflejo polarizado, reflectante difuso y rechazo de fondo Perfect Prox®.

Más detalles


Sensores > Sensor fotoeléctrico reflectante

Sensores

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $103.16
Precio unitario: $103.16

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series E65 Retroreflective sensor
Catalog Number
135719
EAN
4015081325122
Product Length/Depth
139.7 mm
Product Height
139.7 mm
Product Width
38.1 mm
Product Weight
0.11 kg
Certifications
UL Category Control No.: NRKH, NRKH7
UL 508
CSA-C22.2 No. 14
IEC/EN 60947-5-2
UL File No.: E166051
CE
CSA File No.: UL report applies to both US and Canada
UL
Certified by UL for use in Canada
Catalog Notes
Yellow
Model Code
E65-SMPR3-HDD

Product specifications

Type
Optical sensors
Features
Polarized light
Electric connection type
Connector M12
Enclosure material
Plastic
Enclosure type
Cuboid
Operating mode
Switching principle: Dark switching
Explosion safety category for dust
None
Explosion safety category for gas
None
Functions
Short-circuit protection
For combination with reflector
Reflected-light beam
Protection against polarity reversal
Protection against wire breakage
Voltage type
DC
Connection type
4-wire
Plug-in connection M12 x 1
Light type
Other
Degree of protection
IP68
NEMA 6P, 13
Interface type
Other
LED indicator
Status indication of Operating voltage: Green LED
Status indication of Switching state: Red LED
Switch function type
Other
Load current
Max. 100 mA (Ie)
Laser protection class
None
Shock resistance
50 g, Mechanical, Shock duration 10 ms
Optical surface material
Plastic
Output current (mA) - max
100 mA
Output current at protected output - max
0 mA
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at DC - max
30 V
Rated control supply voltage (Us) at DC - min
10 V
Rated switching distance (Sn)
3000 mm
Reflector distance - min
0 mm
Sensor height
55 mm
Sensor length
41 mm
Switching distance - max
0 mm
Switching voltage of OSSD at state high
30 V
Transmission range of the safety field
0 m
Voltage rating - max
30 V
Safety type (IEC 61496-1)
1
Switching frequency
500 Hz
Sensing mode
Dark switching
Switching output type
PNP
Sensor material
Insulated material
Wavelength of the sensor
660 nm
Width sensor
33 mm
Product category
E65 SM Series
Response time
1 ms
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
70 °C
Ambient storage temperature - min
-25 °C
Diameter sensor
0 mm
Light dot size
0 mm²
Number of contact energized outputs with signalling function
0
Number of outputs (protected contact energized)
0
Number of outputs (protected semiconductor)
0
Number of outputs (semiconductor with signaling function)
2
Operating temperature - max
55 °C
Operating temperature - min
-25 °C
Operational current (Ib) in the switched state at 24 V DC
20 A
Adjustment type
Other

ETIM for 135719 Sensores (EC002717)
Característica Valor
Advertencia de fallo (EF004129) No
Con función de tiempo (EF003582) No
Distancia nominal de conmutación (EF008289) 3000 mm
Distancia máxima de conmutación (EF007367) 0 mm
Máxima corriente de salida (EF001315) 100 mA
Reflector incluido (EF007448) No
Salida analógica 0 V… 10 V (EF006807) No
Salida analógica 0 mA ... 20 mA (EF006808) No
Salida analógica 4 mA ... 20 mA (EF006810) No
Salida analógica -10 V… +10 V (EF006809) No
Con otra salida analógica (EF007485) No
Procedimiento de ajuste (EF003994) Otros
Con interfaz de comunicación analógica (EF007305) No
Con interfaz de comunicación AS-Interface (EF007306) No
Con interfaz de comunicación CANOpen (EF007307) No
Con interfaz de comunicación DeviceNet (EF007308) No
Con interfaz de comunicación Ethernet (EF007309) No
Con interfaz de comunicación INTERBUS (EF007310) No
Con interfaz de comunicación PROFIBUS (EF007311) No
Con interfaz de comunicación RD 232 (EF007312) No
Con interfaz de comunicación RD 422 (EF007313) No
Con interfaz de comunicación RD 485 (EF007314) No
Con interfaz de comunicación SSD (EF007315) No
Con interfaz de comunicación SSI (EF007316) No
Número de salidas de semiconductor con función de señalización (EF003945) 2
Número de salidas relacionadas con el contacto con función de señalización (EF003946) 0
Número de salidas de semiconductor seguras (EF003951) 0
Número de salidas de contacto seguras (EF003952) 0
Ejecución de interfaz para comunicación relacionada con la seguridad (EF003956) Otros
Ejecución de la conexión eléctrica (EF003961) Conector M12
Ejecución de la salida de conmutación (EF003962) PNP
Ejecución de la función de conmutación (EF003963) Otros
Categoría de protección contra explosiones para gas (EF003997) Ninguno
Categoría de protección contra explosiones para polvo (EF003998) Ninguno
Forma de construcción de la carcasa (EF004008) Cuboide
Anchura del sensor (EF007094) 33 mm
Diámetro del sensor (EF007111) 0 mm
Altura del sensor (EF007283) 55 mm
Longitud del sensor (EF007334) 41 mm
Función táctil (EF007503) Conmutación oscura
Material de la superficie óptica (EF004134) Plástico
Material de carcasa (EF001596) Plástico
Corriente de salida máxima en la salida segura (EF004035) 0 mA
Distancia mínima del reflector (EF004046) 0 mm
Temperatura ambiente (EF002386) -25 °C
Tiempo de respuesta (EF004094) 1 ms
Rango del campo de protección (EF004098) 0 m
Frecuencia de conmutación (EF003587) 500 Hz
Tipo de seguridad según IEC 61496-1 (EF004105) 1
Tensión de conmutación de OSSD en estado alto (EF004102) 30 V
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 0 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 0 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 10 V
Tipo de tensión (EF000187) CC
Con función de supervisión de dispositivos de aguas abajo (EF004052) No
Clase protección de láser (EF004027) Ninguno
Longitud de onda del sensor (EF004132) 660 nm
Tipo de luz (EF004029) Otros
Punto de luz (EF004030) 0 mm²
Con bloqueo de reinicio (EF004054) No
Apto para funciones de seguridad (EF001597) No
Grado de protección (IP) (EF005474) IP68
Grado de protección (NEMA) (EF011959) 6P, 13

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
E65-SMPR3-HDD Y7-135719 135719 ES_135702.pdf 1 Mbytes E65-SMPR3-HDD Y7-135719 135719 ES_135702.pdf
