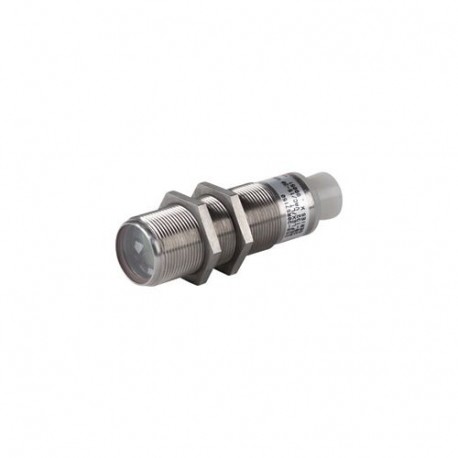

EATON - MOELLER series E58-30RS18-HDP 135689 Y7-135689 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

E58-30RS18-HDP 135689 Y7-135689 EATON ELECTRIC Detector fotoeléctrico reflexivo Sn 18m 4 L 10-30 V DC Oscuro..

Referencia: E58-30RS18-HDP

Código: 135689

Número de catálogo: Y7-135689

Fabricante: EATON - MOELLER series

Descripción:

Detector fotoeléctrico reflexivo, Sn=18m, 4 L, 10-30 V DC, Oscuro, NPN,
Eaton Moeller® series E58 Retroflective sensing sensor, Sn=18m, 4L, 10-30VDC, dark, NPN, PNP, M30, metal, M12
Serie E58, características del producto: sensores con un diámetro de 18 mm o 30 mm.Óptica altamente refinada para largos rangos de detección y para ver a través de altos niveles de contaminación: rendimiento óptico inigualable. Resistente a muchos productos químicos utilizados en las industrias automotriz, de procesamiento de alimentos y de productos forestales. Adecuado para lavado a alta temperatura, alta presión (82 bar). Las juntas mecánicas de Viton son resistentes a las variaciones extremas de temperatura. El haz de detección visible en todos los modelos le permite ver hacia dónde se dirige el haz para un montaje y alineación empotrados rápidos. La pantalla de funciones es la más brillante disponible y es visible desde cualquier ángulo y en cualquier condición de iluminación. Los únicos sensores de supresión de fondo de la industria con un diseño de circuito de 2 hilos. Los sensores de CC de 4 hilos cuentan con una salida PNP y una salida NPN

Categorías:

  • Sensores > Sensor fotoeléctrico reflectante
  • EATON - MOELLER series > Sensores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 390,56 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Especificaciones generales

Product Name
Eaton Moeller® series E58 Retroreflective sensor
Catalog Number
135689
EAN
4015081324828
Product Length/Depth
165.1 mm
Product Height
44.45 mm
Product Width
165.1 mm
Product Weight
0.23 kg
Certifications
CSA-C22.2 No. 14
IEC/EN 60947-5-2
UL
UL 508
CSA File No.: UL report applies to both US and Canada
UL Category Control No.: NRKH, NRKH7
CE
Certified by UL for use in Canada
UL File No.: E166051
Model Code
E58-30RS18-HDP

Product specifications

Type
Optical sensors
Electric connection type
Plug-in connection
Enclosure material
Metal
Enclosure type
Cuboid
Operating mode
Switching principle: Dark switching
Explosion safety category for dust
None
Explosion safety category for gas
None
Functions
Reflected-light beam
Short-circuit protection
Protection against wire breakage
For combination with reflector
Protection against polarity reversal
Voltage type
DC
Connection type
4-wire
Plug-in connection M12 x 1
Light type
Other
Degree of protection
NEMA 6P, 13
IP68
Interface type
Other
LED indicator
Status indication of Switching state: Red LED
Switch function type
Other
Load current
Max. 100 mA (Ie)
Laser protection class
None
Shock resistance
100 g, Mechanical, Shock duration 3 ms
Optical surface material
Glass
Output current (mA) - max
100 mA
Output current at protected output - max
0 mA
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at DC - max
30 V
Rated control supply voltage (Us) at DC - min
10 V
Rated switching distance (Sn)
18000 mm
Reflector distance - min
0 mm
Sensor height
0 mm
Sensor length
111 mm
Switching distance - max
0 mm
Switching voltage of OSSD at state high
30 V
Transmission range of the safety field
0 m
Voltage rating - max
30 V
Safety type (IEC 61496-1)
1
Switching frequency
312 Hz
Sensing mode
Dark switching
Switching output type
PNP
Sensor material
Stainless steel
Wavelength of the sensor
0 nm
Width sensor
0 mm
Product category
E58 Harsh Duty Series
Response time
1.6 ms
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-40 °C
Diameter sensor
30 mm
Light dot size
0 mm²
Number of contact energized outputs with signalling function
0
Number of outputs (protected contact energized)
0
Number of outputs (protected semiconductor)
0
Number of outputs (semiconductor with signaling function)
2
Adjustment type
Other

ETIM for 135689 Sensores (EC002717)

CaracterísticaAdvertencia de fallo (EF004129)
ValorNo
CaracterísticaCon función de tiempo (EF003582)
ValorNo
CaracterísticaDistancia nominal de conmutación (EF008289)
Valor18000 mm
CaracterísticaDistancia máxima de conmutación (EF007367)
Valor0 mm
CaracterísticaMáxima corriente de salida (EF001315)
Valor100 mA
CaracterísticaReflector incluido (EF007448)
ValorNo
CaracterísticaSalida analógica 0 V… 10 V (EF006807)
ValorNo
CaracterísticaSalida analógica 0 mA ... 20 mA (EF006808)
ValorNo
CaracterísticaSalida analógica 4 mA ... 20 mA (EF006810)
ValorNo
CaracterísticaSalida analógica -10 V… +10 V (EF006809)
ValorNo
CaracterísticaCon otra salida analógica (EF007485)
ValorNo
CaracterísticaProcedimiento de ajuste (EF003994)
ValorOtros
CaracterísticaCon interfaz de comunicación analógica (EF007305)
ValorNo
CaracterísticaCon interfaz de comunicación AS-Interface (EF007306)
ValorNo
CaracterísticaCon interfaz de comunicación CANOpen (EF007307)
ValorNo
CaracterísticaCon interfaz de comunicación DeviceNet (EF007308)
ValorNo
CaracterísticaCon interfaz de comunicación Ethernet (EF007309)
ValorNo
CaracterísticaCon interfaz de comunicación INTERBUS (EF007310)
ValorNo
CaracterísticaCon interfaz de comunicación PROFIBUS (EF007311)
ValorNo
CaracterísticaCon interfaz de comunicación RD 232 (EF007312)
ValorNo
CaracterísticaCon interfaz de comunicación RD 422 (EF007313)
ValorNo
CaracterísticaCon interfaz de comunicación RD 485 (EF007314)
ValorNo
CaracterísticaCon interfaz de comunicación SSD (EF007315)
ValorNo
CaracterísticaCon interfaz de comunicación SSI (EF007316)
ValorNo
CaracterísticaNúmero de salidas de semiconductor con función de señalización (EF003945)
Valor2
CaracterísticaNúmero de salidas relacionadas con el contacto con función de señalización (EF003946)
Valor0
CaracterísticaNúmero de salidas de semiconductor seguras (EF003951)
Valor0
CaracterísticaNúmero de salidas de contacto seguras (EF003952)
Valor0
CaracterísticaEjecución de interfaz para comunicación relacionada con la seguridad (EF003956)
ValorOtros
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión enchufable
CaracterísticaEjecución de la salida de conmutación (EF003962)
ValorPNP
CaracterísticaEjecución de la función de conmutación (EF003963)
ValorOtros
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaForma de construcción de la carcasa (EF004008)
ValorCuboide
CaracterísticaAnchura del sensor (EF007094)
Valor0 mm
CaracterísticaDiámetro del sensor (EF007111)
Valor30 mm
CaracterísticaAltura del sensor (EF007283)
Valor0 mm
CaracterísticaLongitud del sensor (EF007334)
Valor111 mm
CaracterísticaFunción táctil (EF007503)
ValorConmutación oscura
CaracterísticaMaterial de la superficie óptica (EF004134)
ValorVidrio
CaracterísticaMaterial de carcasa (EF001596)
ValorMetal
CaracterísticaCorriente de salida máxima en la salida segura (EF004035)
Valor0 mA
CaracterísticaDistancia mínima del reflector (EF004046)
Valor0 mm
CaracterísticaTemperatura ambiente (EF002386)
Valor-40 °C
CaracterísticaRango del campo de protección (EF004098)
Valor0 m
CaracterísticaFrecuencia de conmutación (EF003587)
Valor312 Hz
CaracterísticaTipo de seguridad según IEC 61496-1 (EF004105)
Valor1
CaracterísticaTensión de conmutación de OSSD en estado alto (EF004102)
Valor30 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor10 V
CaracterísticaTipo de tensión (EF000187)
ValorCC
CaracterísticaCon función de supervisión de dispositivos de aguas abajo (EF004052)
ValorNo
CaracterísticaClase protección de láser (EF004027)
ValorNinguno
CaracterísticaLongitud de onda del sensor (EF004132)
Valor0 nm
CaracterísticaTipo de luz (EF004029)
ValorOtros
CaracterísticaPunto de luz (EF004030)
Valor0 mm²
CaracterísticaCon bloqueo de reinicio (EF004054)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP68
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor6P, 13
