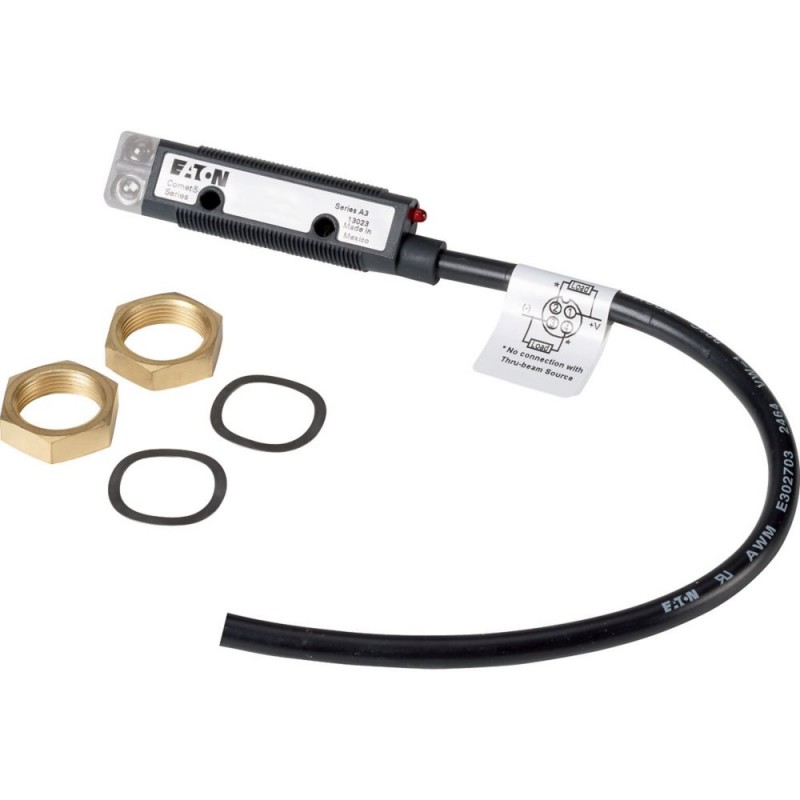

EATON - MOELLER series 14101A6517 135647 Y7-135647 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

14101A6517 135647 Y7-135647 EATON ELECTRIC Detector fotoeléctrico reflexivo Sn 4500 mm 4 L 10-30 V DC NPN PN..

Referencia: 14101A6517

Código: 135647

Número de catálogo: Y7-135647

Fabricante: EATON - MOELLER series

Descripción:

Detector fotoeléctrico reflexivo, Sn=4500 mm, 4 L, 10-30 V DC, NPN, PNP,
Eaton Moeller® series E58 Retroflective sensing sensor, Sn=4500mm, 4L, 10-30VDC, NPN, PNP, M18, insulated material, line 2m 14101A6517
Sensor óptico, serie cometa, carcasa de poliuretano de 18 mm de diámetro y lado aplanado para mayor comodidad de montaje, IP67_x, alta resistencia a las vibraciones y a los impactos. La serie Comet cuenta con sensores de modo difuso de barrera de luz de reflexión de barrera de luz unidireccional con o sin supresión de fondo, instalación simplificada mediante haces de escaneo visibles, operación de luz u oscuridad seleccionable, protección contra cortocircuitos, protección óptica de diafonía en sensores montados cerca, factor de ganancia ajustable, conexión opcional de guías de luz de fibra óptica

Categorías:

  • Sensores > Sensor fotoeléctrico reflectante
  • EATON - MOELLER series > Sensores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 103,84 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Especificaciones generales

Product Name
Eaton Moeller® series E58 Retroreflective sensor
Catalog Number
135647
EAN
4015081324408
Product Length/Depth
67.06 mm
Product Height
19.05 mm
Product Width
11.94 mm
Product Weight
0.18 kg
Certifications
UL 508
CE
UL Category Control No.: NRKH, NRKH7
CSA
IEC/EN 60947-5-2
CSA File No.: 50513
CSA-C22.2 No. 14
CSA Class No.: 3211-07
UL
UL File No.: E117028
Model Code
14101A6517

Product specifications

Type
Optical sensors
Features
Polarized light
Straight beam
Electric connection type
Cable
Enclosure material
Plastic
Enclosure type
Cylinder, screw-thread
Operating mode
Switching principle: Adjustable bright/dark switching
Explosion safety category for dust
None
Explosion safety category for gas
None
Functions
Protection against polarity reversal
Short-circuit protection
Reflected-light beam
For combination with reflector
Voltage type
DC
Connection type
4-wire
2 m connection cable
Light type
Polarity free red light
Degree of protection
IP67
NEMA 6
Interface type
Other
LED indicator
Status indication of Switching state: Red LED
Switch function type
Programmable/configurable
Load current
Max. 100 mA (Ie, PNP)
Max. 250 mA (Ie, NPN, 120 > 50°C)
Laser protection class
None
Shock resistance
100 g, Mechanical, Shock duration 3 ms
Optical surface material
Plastic
Output current (mA) - max
100 mA
Output current at protected output - max
0 mA
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at DC - max
30 V
Rated control supply voltage (Us) at DC - min
10 V
Rated switching distance (Sn)
4500 mm
Reflector distance - min
0 mm
Sensor height
0 mm
Sensor length
67 mm
Switching distance - max
0 mm
Switching voltage of OSSD at state high
0 V
Transmission range of the safety field
0 m
Voltage rating - max
30 V
Safety type (IEC 61496-1)
1
Switching frequency
500 Hz
Sensing mode
Light-/dark switching
Switching output type
PNP/NPN
Sensor material
Insulated material
Wavelength of the sensor
0 nm
Width sensor
0 mm
Product category
Comet Series
Response time
1 ms
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-40 °C
Diameter sensor
18 mm
Light dot size
0 mm²
Number of contact energized outputs with signalling function
0
Number of outputs (protected contact energized)
0
Number of outputs (protected semiconductor)
0
Number of outputs (semiconductor with signaling function)
2
Operational current (Ib) in the switched state at 24 V DC
30 A
Adjustment type
Manual adjustment

ETIM for 135647 Sensores (EC002717)

CaracterísticaAdvertencia de fallo (EF004129)
ValorNo
CaracterísticaCon función de tiempo (EF003582)
ValorNo
CaracterísticaDistancia nominal de conmutación (EF008289)
Valor4500 mm
CaracterísticaDistancia máxima de conmutación (EF007367)
Valor0 mm
CaracterísticaMáxima corriente de salida (EF001315)
Valor100 mA
CaracterísticaReflector incluido (EF007448)
ValorNo
CaracterísticaSalida analógica 0 V… 10 V (EF006807)
ValorNo
CaracterísticaSalida analógica 0 mA ... 20 mA (EF006808)
ValorNo
CaracterísticaSalida analógica 4 mA ... 20 mA (EF006810)
ValorNo
CaracterísticaSalida analógica -10 V… +10 V (EF006809)
ValorNo
CaracterísticaCon otra salida analógica (EF007485)
ValorNo
CaracterísticaProcedimiento de ajuste (EF003994)
ValorAjuste manual
CaracterísticaCon interfaz de comunicación analógica (EF007305)
ValorNo
CaracterísticaCon interfaz de comunicación AS-Interface (EF007306)
ValorNo
CaracterísticaCon interfaz de comunicación CANOpen (EF007307)
ValorNo
CaracterísticaCon interfaz de comunicación DeviceNet (EF007308)
ValorNo
CaracterísticaCon interfaz de comunicación Ethernet (EF007309)
ValorNo
CaracterísticaCon interfaz de comunicación INTERBUS (EF007310)
ValorNo
CaracterísticaCon interfaz de comunicación PROFIBUS (EF007311)
ValorNo
CaracterísticaCon interfaz de comunicación RD 232 (EF007312)
ValorNo
CaracterísticaCon interfaz de comunicación RD 422 (EF007313)
ValorNo
CaracterísticaCon interfaz de comunicación RD 485 (EF007314)
ValorNo
CaracterísticaCon interfaz de comunicación SSD (EF007315)
ValorNo
CaracterísticaCon interfaz de comunicación SSI (EF007316)
ValorNo
CaracterísticaNúmero de salidas de semiconductor con función de señalización (EF003945)
Valor2
CaracterísticaNúmero de salidas relacionadas con el contacto con función de señalización (EF003946)
Valor0
CaracterísticaNúmero de salidas de semiconductor seguras (EF003951)
Valor0
CaracterísticaNúmero de salidas de contacto seguras (EF003952)
Valor0
CaracterísticaEjecución de interfaz para comunicación relacionada con la seguridad (EF003956)
ValorOtros
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorCable
CaracterísticaEjecución de la salida de conmutación (EF003962)
ValorPNP/NPN
CaracterísticaEjecución de la función de conmutación (EF003963)
ValorProgramable/configurable
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaForma de construcción de la carcasa (EF004008)
ValorCilindro, rosca de tornillo
CaracterísticaAnchura del sensor (EF007094)
Valor0 mm
CaracterísticaDiámetro del sensor (EF007111)
Valor18 mm
CaracterísticaAltura del sensor (EF007283)
Valor0 mm
CaracterísticaLongitud del sensor (EF007334)
Valor67 mm
CaracterísticaFunción táctil (EF007503)
ValorConmutación oscura/clara
CaracterísticaMaterial de la superficie óptica (EF004134)
ValorPlástico
CaracterísticaMaterial de carcasa (EF001596)
ValorPlástico
CaracterísticaCorriente de salida máxima en la salida segura (EF004035)
Valor0 mA
CaracterísticaDistancia mínima del reflector (EF004046)
Valor0 mm
CaracterísticaTemperatura ambiente (EF002386)
Valor-40 °C
CaracterísticaTiempo de respuesta (EF004094)
Valor1 ms
CaracterísticaRango del campo de protección (EF004098)
Valor0 m
CaracterísticaFrecuencia de conmutación (EF003587)
Valor500 Hz
CaracterísticaTipo de seguridad según IEC 61496-1 (EF004105)
Valor1
CaracterísticaTensión de conmutación de OSSD en estado alto (EF004102)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor10 V
CaracterísticaTipo de tensión (EF000187)
ValorCC
CaracterísticaCon función de supervisión de dispositivos de aguas abajo (EF004052)
ValorNo
CaracterísticaClase protección de láser (EF004027)
ValorNinguno
CaracterísticaLongitud de onda del sensor (EF004132)
Valor0 nm
CaracterísticaTipo de luz (EF004029)
ValorLuz roja libre de polaridad
CaracterísticaPunto de luz (EF004030)
Valor0 mm²
CaracterísticaCon bloqueo de reinicio (EF004054)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP67
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor6
