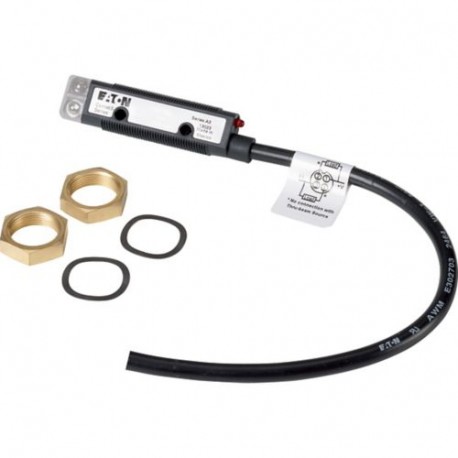

14100AQD07 135645 Y7-135645 EATON ELECTRIC Detector fotoeléctrico reflexivo Sn 7600 mm 4 L 10-30 V DC NPN PN.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

14100AQD07 135645 Y7-135645 EATON ELECTRIC Detector fotoeléctrico reflexivo Sn 7600 mm 4 L 10-30 V DC NPN PN..

14100AQD07

135645

Y7-135645

EATON-MOELLER

Detector fotoeléctrico reflexivo; Sn=7600 mm; 4 L; 10-30 V DC; NPN; PNP; M18; Material aislante; M12

Detector fotoeléctrico reflexivo. Sn=7600 mm. 4 L. 10-30 V DC. NPN. PNP.

Eaton Moeller® series E58 Retroflective sensing sensor, Sn=7600mm, 4L, 10-30VDC, NPN, PNP, M18, insulated material, M12

Sensor óptico, serie cometa, carcasa de poliuretano de 18 mm de diámetro y lado aplanado para mayor comodidad de montaje, IP67_x, alta resistencia a las vibraciones y a los impactos. La serie Comet cuenta con sensores de modo difuso de barrera de luz de reflexión de barrera de luz unidireccional con o sin supresión de fondo, instalación simplificada mediante haces de escaneo visibles, operación de luz u oscuridad seleccionable, protección contra cortocircuitos, protección óptica de diafonía en sensores montados cerca, factor de ganancia ajustable, conexión opcional de guías de luz de fibra óptica

Más detalles


Sensores > Sensor fotoeléctrico reflectante

Sensores

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $193.42
Precio unitario: $193.42

Cantidad Precio
1+$193.42
2+$174.36
4+$157.89
6+$151.19
8+$148.30
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

Más Información



Especificaciones generales

Product Name
Eaton Moeller® series E58 Retroreflective sensor
Catalog Number
135645
EAN
4015081324385
Product Length/Depth
158.75 mm
Product Height
50.8 mm
Product Width
133.35 mm
Product Weight
0.32 kg
Certifications
IEC/EN 60947-5-2
CSA-C22.2 No. 14
UL
CSA File No.: 50513
UL Category Control No.: NRKH, NRKH7
UL File No.: E117028
CE
CSA
UL 508
CSA Class No.: 3211-07
Model Code
14100AQD07

Product specifications

Type
Optical sensors
Features
Straight beam
Non-polarized
Electric connection type
Connector M12
Enclosure material
Plastic
Enclosure type
Cylinder, screw-thread
Operating mode
Switching principle: Adjustable bright/dark switching
Explosion safety category for dust
None
Explosion safety category for gas
None
Functions
For combination with reflector
Protection against polarity reversal
Reflected-light beam
Short-circuit protection
Voltage type
DC
Connection type
4-wire
Plug-in connection M12 x 1
Light type
Infrared light
Degree of protection
NEMA 6
IP67
Interface type
Other
LED indicator
Status indication of Switching state: Red LED
Switch function type
Programmable/configurable
Load current
Max. 250 mA (Ie, NPN, 120 > 50°C)
Max. 100 mA (Ie, PNP)
Laser protection class
None
Shock resistance
100 g, Mechanical, Shock duration 3 ms
Optical surface material
Plastic
Output current (mA) - max
100 mA
Output current at protected output - max
0 mA
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at DC - max
30 V
Rated control supply voltage (Us) at DC - min
10 V
Rated switching distance (Sn)
7600 mm
Reflector distance - min
0 mm
Sensor height
0 mm
Sensor length
66 mm
Switching distance - max
0 mm
Switching voltage of OSSD at state high
0 V
Transmission range of the safety field
0 m
Voltage rating - max
30 V
Safety type (IEC 61496-1)
1
Switching frequency
500 Hz
Sensing mode
Light-/dark switching
Switching output type
PNP/NPN
Sensor material
Insulated material
Wavelength of the sensor
0 nm
Width sensor
0 mm
Product category
Comet Series
Response time
1 ms
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-40 °C
Diameter sensor
18 mm
Light dot size
0 mm²
Number of contact energized outputs with signalling function
0
Number of outputs (protected contact energized)
0
Number of outputs (protected semiconductor)
0
Number of outputs (semiconductor with signaling function)
2
Operational current (Ib) in the switched state at 24 V DC
30 A
Adjustment type
Manual adjustment

ETIM for 135645 Sensores (EC002717)
Característica Valor
Advertencia de fallo (EF004129) No
Con función de tiempo (EF003582) No
Distancia nominal de conmutación (EF008289) 7600 mm
Distancia máxima de conmutación (EF007367) 0 mm
Máxima corriente de salida (EF001315) 100 mA
Reflector incluido (EF007448) No
Salida analógica 0 V… 10 V (EF006807) No
Salida analógica 0 mA ... 20 mA (EF006808) No
Salida analógica 4 mA ... 20 mA (EF006810) No
Salida analógica -10 V… +10 V (EF006809) No
Con otra salida analógica (EF007485) No
Procedimiento de ajuste (EF003994) Ajuste manual
Con interfaz de comunicación analógica (EF007305) No
Con interfaz de comunicación AS-Interface (EF007306) No
Con interfaz de comunicación CANOpen (EF007307) No
Con interfaz de comunicación DeviceNet (EF007308) No
Con interfaz de comunicación Ethernet (EF007309) No
Con interfaz de comunicación INTERBUS (EF007310) No
Con interfaz de comunicación PROFIBUS (EF007311) No
Con interfaz de comunicación RD 232 (EF007312) No
Con interfaz de comunicación RD 422 (EF007313) No
Con interfaz de comunicación RD 485 (EF007314) No
Con interfaz de comunicación SSD (EF007315) No
Con interfaz de comunicación SSI (EF007316) No
Número de salidas de semiconductor con función de señalización (EF003945) 2
Número de salidas relacionadas con el contacto con función de señalización (EF003946) 0
Número de salidas de semiconductor seguras (EF003951) 0
Número de salidas de contacto seguras (EF003952) 0
Ejecución de interfaz para comunicación relacionada con la seguridad (EF003956) Otros
Ejecución de la conexión eléctrica (EF003961) Conector M12
Ejecución de la salida de conmutación (EF003962) PNP/NPN
Ejecución de la función de conmutación (EF003963) Programable/configurable
Categoría de protección contra explosiones para gas (EF003997) Ninguno
Categoría de protección contra explosiones para polvo (EF003998) Ninguno
Forma de construcción de la carcasa (EF004008) Cilindro, rosca de tornillo
Anchura del sensor (EF007094) 0 mm
Diámetro del sensor (EF007111) 18 mm
Altura del sensor (EF007283) 0 mm
Longitud del sensor (EF007334) 66 mm
Función táctil (EF007503) Conmutación oscura/clara
Material de la superficie óptica (EF004134) Plástico
Material de carcasa (EF001596) Plástico
Corriente de salida máxima en la salida segura (EF004035) 0 mA
Distancia mínima del reflector (EF004046) 0 mm
Temperatura ambiente (EF002386) -40 °C
Tiempo de respuesta (EF004094) 1 ms
Rango del campo de protección (EF004098) 0 m
Frecuencia de conmutación (EF003587) 500 Hz
Tipo de seguridad según IEC 61496-1 (EF004105) 1
Tensión de conmutación de OSSD en estado alto (EF004102) 0 V
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 0 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 0 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 10 V
Tipo de tensión (EF000187) CC
Con función de supervisión de dispositivos de aguas abajo (EF004052) No
Clase protección de láser (EF004027) Ninguno
Longitud de onda del sensor (EF004132) 0 nm
Tipo de luz (EF004029) Luz de infrarrojos
Punto de luz (EF004030) 0 mm²
Con bloqueo de reinicio (EF004054) No
Apto para funciones de seguridad (EF001597) No
Grado de protección (IP) (EF005474) IP67
Grado de protección (NEMA) (EF011959) 6
