13108AQD07
135637
EATON-MOELLER
1

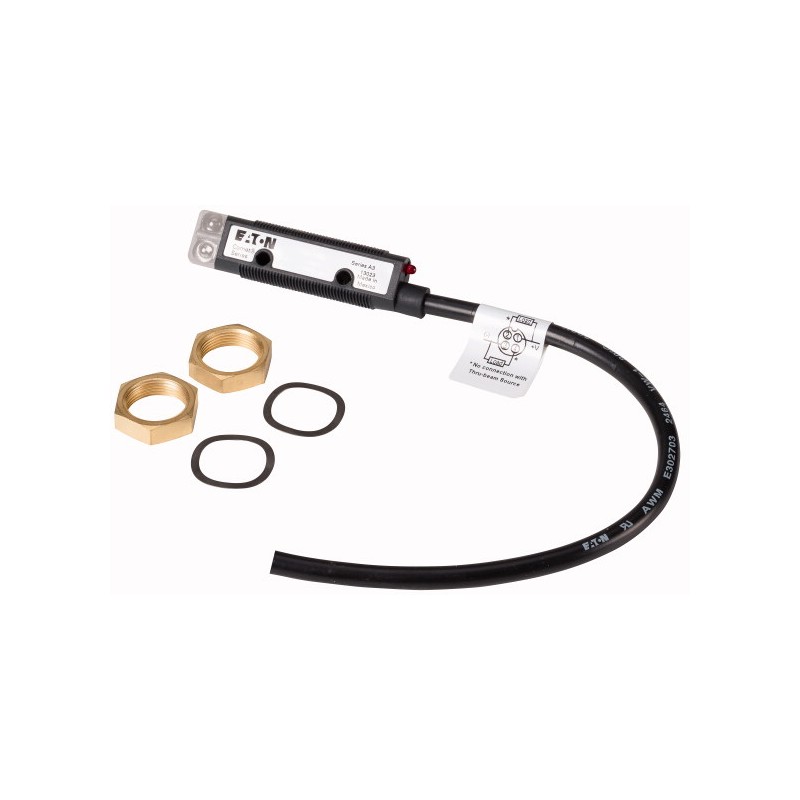

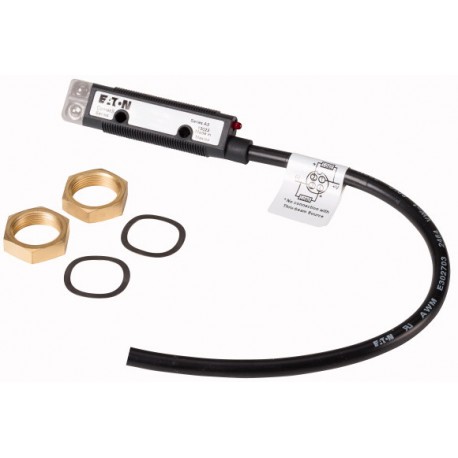

Sensor óptico Serie Comet
Detector fotoeléctrico de reflexión difusa; Sn=150 mm; 4 L; 10-30 V DC; NPN; PNP; M18; Material aislante; M12
Sensores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
La función básica de | Los sensores ópticos | ||
Gama de productos | Cometa De La Serie | ||
Para la conexión de: | Plug-in de conexión M12 x 1 | ||
Diseño (dimensiones exteriores) | mm | M18 x 1 | |
Voltaje de operación nominal | Ue | 10 - 30 V DC | |
Distancia de conmutación nominal | Sn | mm | 150 |
Descripción | Manga: recta con supresión de fondo (Perfect Prox) | ||
Conexión | 4-alambre | ||
La función | Refleja el haz de luz | ||
Tipo de luz | Infra-rojo | ||
Material | Material aislante | ||
Tipo de conmutación | NPN PNP | ||
Principio de conexión | Ajustable brillante/oscura de conmutación | ||
Información relevante para la exportación a América del Norte Normas de producto, UL 508; CSA-C22.2 Nº 14; la norma iec60947-5-2; marcado CE UL File No. E117028 UL Categoría de Control No. NRKH, NRKH7 Archivo CSA Nº 50513 CSA Clase Nº 3211-07 América del norte Certificación UL, certificación CSA Max. Clasificación de tensión de 30 V DC Grado de Protección IEC: IP68, IP69K; UL/CSA Tipo: 1, 4, 6 |
General | |||
Normas | IEC/EN 60947-5-2 | ||
Temperatura ambiente | -40 - +70 | ||
Mecánica de resistencia a los golpes | g | 100 La duración de la descarga 3 ms | |
Grado de Protección | IP67 | ||
Características | |||
Distancia de conmutación nominal | |||
Distancia de conmutación nominal | Sn | mm | 150 |
Rango de | mm | 0.15 | |
Voltaje de operación nominal | Ue | 10 - 30 V DC | |
Corriente de operación en el estado de conmutación de 24 V DC | Yob | mA | 30 |
Corriente de carga máxima | Yoe | mA | < PNP: 100 NPN: 250 (120 > 55 °C) |
El tiempo de respuesta | ms | 1 | |
Indicación del estado de conmutación | LED | Rojo | |
Funciones de protección | Corto-circuito del dispositivo de protección Protección contra inversión de polaridad | ||
Conexión | 4-alambre | ||
Estilo | |||
Diseño (dimensiones exteriores) | mm | M18 x 1 | |
Para la conexión de: | Plug-in de conexión M12 x 1 | ||
Material | Material aislante |
Datos técnicos para la verificación del diseño | |||
Temperatura ambiente de operación min. | °C | -40 | |
Ambiente de funcionamiento temperatura máx. | °C | 70 |
Sensores (EG000026) / escáner de Luz de fondo con el enmascaramiento (EC002719) | |||
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Binario de la tecnología de sensores, de seguridad relacionados con la tecnología de sensor / sensor Optoelectrónico / escáner de Luz w. fondo de enmascaramiento ([email protected] [AKP253010]) | |||
Rango de ajuste | mm | 0 - 0 | |
Distancia de funcionamiento | mm | 0 - 0 | |
La triangulación | Fondo de fade-out | ||
Pre aviso de fallo | No | ||
Con el tiempo la función de | No | ||
Distancia de conmutación nominal | mm | 150 | |
Max. distancia de conmutación | mm | 150 | |
Max. la corriente de salida | mA | 250 | |
Reflector incluido | No | ||
Salida analógica 0 V ... 10 V | No | ||
Salida analógica 0 ... 20 mA mA | No | ||
Salida analógica 4 ... 20 mA | No | ||
Salida analógica de -10 V ... +10 V | No | ||
Con otros de salida analógica | No | ||
Procedimiento de ajuste | - | ||
Con la interfaz de comunicación analógica | No | ||
Con la interfaz de comunicación as-Interface | No | ||
Con la interfaz de comunicación CANOpen | No | ||
Con la interfaz de comunicación DeviceNet | No | ||
Con la interfaz de comunicación Ethernet | No | ||
Con la interfaz de comunicación INTERBUS | No | ||
Con la interfaz de comunicación PROFIBUS | No | ||
Con interfaz de comunicación RS-232 | No | ||
Con interfaz de comunicación RS-422 | No | ||
Con interfaz de comunicación RS-485 | No | ||
Con la interfaz de comunicación SSD | No | ||
Con la comunicación de la interfaz SSI | No | ||
Número de salidas de semiconductor con la señalización de la función | 2 | ||
Número de contacto energizado salidas con la señalización de la función | 0 | ||
Número de protegidos salidas de semiconductor | 0 | ||
Número de contacto protegido energizado salidas | 0 | ||
Tipo de interfaz para la comunicación de seguridad | - | ||
Tipo de conexión eléctrica | Conector M12 | ||
Tipo de salida de conmutación | PNP/NPN | ||
Tipo de función de interruptor de | Programable/configurable | ||
Operación en el agente de seguridad de la clase | Clase de protección 2 | ||
La explosión de la categoría de seguridad para gas | Ninguno | ||
La explosión de la categoría de seguridad para el polvo | Ninguno | ||
El tipo de construcción de vivienda | Cilindro tornillo de rosca | ||
El ancho del sensor | mm | 0 | |
Sensor de diámetro | mm | 18 | |
La altura de sensor | mm | 0 | |
Longitud de sensor | mm | 66 | |
La función de interruptor de | Luz/oscuridad de conmutación | ||
Material de la superficie óptica | De plástico | ||
Material de la carcasa | De plástico | ||
Max. la corriente de salida en la protegida de salida | mA | 0 | |
Min. reflector distancia | mm | 0 | |
Temperatura ambiente | °C | -40 - 70 | |
El tiempo de reacción | ms | 1 | |
Rango de transmisión de la seguridad en el campo | m | 0 | |
Frecuencia de conmutación | Hz | 500 | |
Tipo de seguridad acc. IEC 61496-1 | - | ||
Voltaje de conmutación de OSSD en estado de "alta" | V | 30 | |
Clasificados de control de la tensión de alimentación Us AC 50HZ | V | 0 - 0 | |
Clasificados de control de la tensión de alimentación Us AC 60HZ | V | 0 - 0 | |
Clasificados de control de la tensión de alimentación con Nosotros en DC | V | 10 - 30 | |
Voltaje de tipo | DC | ||
Con la función de monitoreo aguas abajo de los dispositivos de maniobra | No | ||
Láser clase de protección | Ninguno | ||
La longitud de onda del sensor de | nm | 0 | |
Tipo de luz | La luz infrarroja | ||
Punto de luz | mm2 | 0 | |
AWG-número de | 22 | ||
Material de la cubierta del cable | - | ||
Con reiniciar el bloqueo | No | ||
Adecuado para las funciones de seguridad | No | ||
Grado de protección (IP) | IP67 |
Normas De Producto | UL 508; CSA-C22.2 Nº 14; la norma iec60947-5-2; marcado CE | ||
UL File No. | E117028 | ||
UL Categoría de Control No. | NRKH, NRKH7 | ||
Archivo CSA No. | 50513 | ||
CSA Clase No. | 3211-07 | ||
América Del Norte Certificación | En la lista UL, certificación CSA | ||
Max. Clasificación De Voltaje | 30 V DC | ||
Grado de Protección | IEC: IP68, IP69K; UL/CSA Tipo: 1, 4, 6 |
