> >>13107ASQD07 135629 ELECTRIC Detector fotoeléctrico de reflexión difusa Sn 150 mm 4 L 10-30 V DC NPN PN..
Anterior producto Siguiente producto

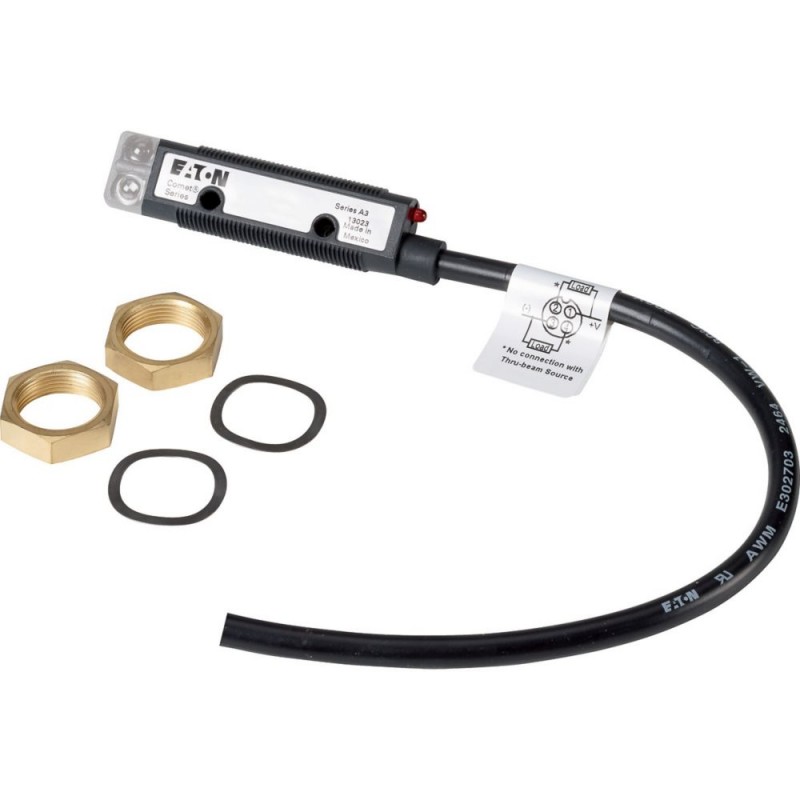

13107ASQD07 135629 EATON ELECTRIC Detector fotoeléctrico de reflexión difusa Sn 150 mm 4 L 10-30 V DC NPN PN.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

13107ASQD07 135629 EATON ELECTRIC Detector fotoeléctrico de reflexión difusa Sn 150 mm 4 L 10-30 V DC NPN PN..

13107ASQD07

135629

EATON-MOELLER

Detector fotoeléctrico de reflexión difusa; Sn=150 mm; 4 L; 10-30 V DC; NPN; PNP; M18; Material aislante; M12

Detector fotoeléctrico de reflexión difusa Sn=150 mm 4 L 10-30 V DC

Más detalles


Sensores > Sensor de luz energético

Sensores

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $137.93
Precio unitario: $137.93

Cantidad Precio
1+$137.93
2+$118.52
3+$111.07
4+$111.07
5+$111.07
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Difusa sensor reflectante, Sn=150mm, 4L, 10-30 VCC, NPN, PNP, M18, material aislante, M12
Sensor óptico, cometa serie de poliuretano, de la vivienda de 18 mm de diámetro y aplanado lado de montaje extra de comodidad, IP67_x, de alta vibración y resistencia al impacto . El Cometa serie de características de una forma de barrera de luz de reflexión barrera de luz difusa modo de sensores con o sin supresión de fondo, instalación simplificada utilizando visible la digitalización de las vigas, seleccionables de luz o de oscuridad de la operación, protección de corto circuito, optical cross-talk protección de cerca los sensores montados, ajustable factor de ganancia, la conexión opcional de fibra óptica de guías de luz

Programa de entrega

La función básica de
Los sensores ópticos
Gama de productos
Cometa De La Serie
Para la conexión de:
Plug-in de conexión M12 x 1
Diseño (dimensiones exteriores)
M18 x 1 mm
Tensión nominal [Ue]
10 - 30 V DC
Nominal distancia de conmutación [Sn]
150 mm
Descripción
Manga: recta
Detección de objetos transparentes
Conexión
4-alambre
La función
Refleja el haz de luz
Tipo de luz
Infra-rojo
Material
Material aislante
Tipo de conmutación
NPN
PNP
Principio de conexión
Ajustable brillante/oscura de conmutación
Información relevante para la exportación a América del Norte

Normas de producto, UL 508; CSA-C22.2 Nº 14; la norma iec60947-5-2; marcado CE

UL File No. E117028

UL Categoría de Control No. NRKH, NRKH7

Archivo CSA Nº 50513

CSA Clase Nº 3211-07

América del norte Certificación UL, certificación CSA

Max. Clasificación de tensión de 30 V DC

Grado de Protección IEC: IP68, IP69K; UL/CSA Tipo: 1, 4, 6

Datos técnicos

General
Normas
IEC/EN 60947-5-2
Temperatura ambiente
-40 - +70
Mecánica de resistencia a los golpes
Cien
La duración de la descarga 3 ms g
Grado de Protección
IP67
Características
Distancia de conmutación nominalNominal distancia de conmutación [Sn]
150 mm
Rango de
0.15 mm
Tensión nominal [Ue]
10 - 30 V DC
Corriente de operación en el estado de conmutación de 24 V DC [Ib]
30 mA
Corriente de carga máxima [Ie]
< PNP: 100
NPN: 250 (120 > 55 °C) mA
El tiempo de respuesta
1 ms
Indicación del estado de conmutación
LED rojo
Funciones de protección
Corto-circuito del dispositivo de protección
Protección contra inversión de polaridad
Conexión
4-alambre
EstiloDiseño (dimensiones exteriores)
M18 x 1 mm
Para la conexión de:
Plug-in de conexión M12 x 1
Material
Material aislante

La verificación del diseño según la norma IEC/EN 61439

Temperatura ambiente de operación min.
-40 °C
Ambiente de funcionamiento temperatura máx.
+70 °C

Datos técnicos ETIM 7.0

Sensores (EG000026) / escáner de Luz, energía (EC001821)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Binario de la tecnología de sensores, de seguridad relacionados con la tecnología de sensor / sensor Optoelectrónico / escáner de Luz, energético ([email protected] [AKP252013])
Distancia de funcionamiento
0 - 0 mm
Pre aviso de fallo
No
Con el tiempo la función de
No
Max. distancia de conmutación
150 mm
Max. la corriente de salida
250 mA
Reflector incluido
No
Salida analógica 0 V ... 10 V
No
Salida analógica 0 ... 20 mA mA
No
Salida analógica 4 ... 20 mA mA
No
Salida analógica de -10 V ... +10 V
No
Con otra salida analógica
No
Procedimiento de ajuste
Ajuste Manual
Con la interfaz de comunicación analógica
No
Con la interfaz de comunicación as-Interface
No
Con la interfaz de comunicación CANOpen
No
Con la interfaz de comunicación DeviceNet
No
Con la interfaz de comunicación Ethernet
No
Con la interfaz de comunicación INTERBUS
No
Con la interfaz de comunicación PROFIBUS
No
Con interfaz de comunicación RS-232
No
Con interfaz de comunicación RS-422
No
Con interfaz de comunicación RS-485
No
Con la interfaz de comunicación SSD
No
Con la comunicación de la interfaz SSI
No
Número de salidas de semiconductor con la señalización de la función
Dos
Número de contacto energizado salidas con la señalización de la función
Cero
Número de protegidos salidas de semiconductor
Cero
Número de contacto protegido energizado salidas
Cero
Tipo de interfaz para la comunicación de seguridad
Otros
Tipo de conexión eléctrica
Conector M12
Tipo de salida de conmutación
PNP/NPN
Tipo de función de interruptor de
Programable/configurable
Operación en el agente de seguridad de la clase
Clase de protección 2
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
El tipo de construcción de vivienda
Cilindro tornillo de rosca
El ancho del sensor
0 mm
Sensor de diámetro
18 mm
La altura de sensor
0 mm
Longitud de sensor
66 mm
Modo de detección
Luz/oscuridad de conmutación
Material de la superficie óptica
De plástico
Material de la carcasa
De plástico
Max. la corriente de salida en la protegida de salida
0 mA
Min. reflector distancia
0 mm
El tiempo de reacción
1 ms
Rango de transmisión de la seguridad en el campo
0 m
Frecuencia de conmutación
500 Hz
Tipo de seguridad acc. IEC 61496-1
"Tensión de conmutación de OSSD en estado ""alta"""
0 V
Voltaje de tipo
DC
Con la función de monitoreo aguas abajo de los dispositivos de maniobra
No
Láser clase de protección
Ninguno
La longitud de onda del sensor de
0 nm
Tipo de luz
La luz infrarroja
Punto de luz
0 mm2
AWG-número de
Veintidos
Material de la cubierta del cable
El cloruro de polivinilo (PVC)
Con reiniciar el bloqueo
No
Adecuado para las funciones de seguridad
No
Grado de protección (IP)
IP67
Grado de protección (NEMA)
Seis
Temperatura ambiente
40 - 70 °C
Clasificados de control de la tensión de alimentación Us AC 50HZ
0 - 0 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
0 - 0 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
10 - 30 V

Aprobaciones

Normas De Producto
UL 508; CSA-C22.2 Nº 14; la norma iec60947-5-2; marcado CE
UL File No.
E117028
UL Categoría de Control No.
NRKH, NRKH7
Archivo CSA No.
Cinquenta mil quinientos trece
CSA Clase No.
3211-07
América Del Norte Certificación
En la lista UL, certificación CSA
Max. Clasificación De Voltaje
30 V DC
Grado de Protección
IEC: IP68, IP69K; UL/CSA Tipo: 1, 4, 6

Dimensiones

1360DIM-189

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
