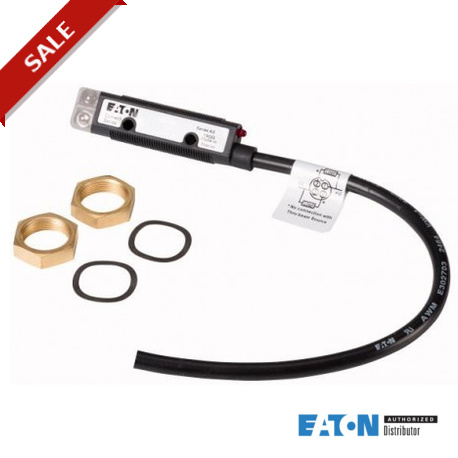

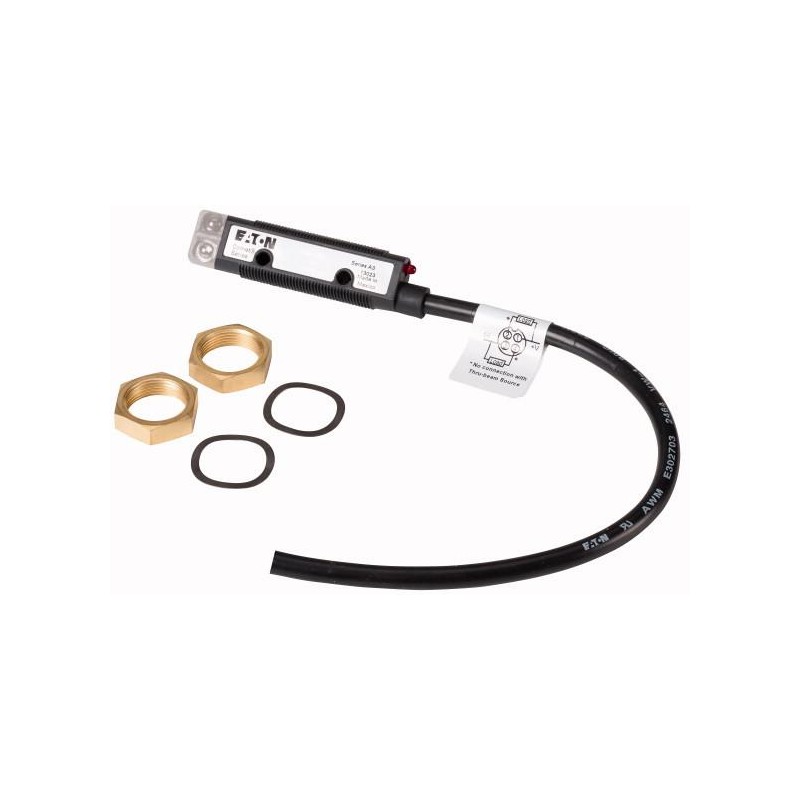

13104A6517 135603 EATON ELECTRIC Detector fotoeléctrico de reflexión difusa Sn 50 mm 4 L 10-30 V DC NPN PNP .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

13104A6517 135603 EATON ELECTRIC Detector fotoeléctrico de reflexión difusa Sn 50 mm 4 L 10-30 V DC NPN PNP ..

13104A6517

135603

EATON-MOELLER

Sensor óptico Serie Comet

Detector fotoeléctrico de reflexión difusa; Sn=50 mm; 4 L; 10-30 V DC; NPN; PNP; M18; Material aislante; Cable 2 m

Más detalles


Sensores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Delivery programme
Basic function
     Optical sensors
Product range
     Comet Series
For connection of:
     2 m connection cable
Design (outer dimensions)
   mm M18 x 1
Rated operational voltage
 Ue   10 - 30 V DC
Rated switching distance
 Sn mm 50
Description
     Beam: straight
with background suppression (Perfect Prox)
Connection
     4-wire
Function
     Reflected-light beam
Type of light
     Visible red
Material
     Insulated material
Switching type
     NPN
PNP
Switching principle
     Adjustable bright/dark switching
Technical data
General
Standards
     IEC/EN 60947-5-2
Ambient temperature
     -40 - +70
Mechanical shock resistance
   g 100
Shock duration 3 ms
Degree of Protection
     IP67
Characteristics
Rated switching distance

Rated switching distance
 Sn mm 50
Range
   mm 0.05
Rated operational voltage
 Ue   10 - 30 V DC
Operating current in the switched state at 24 V DC
 Ib mA 30
Maximum load current
 Ie mA < PNP: 100
NPN: 250 (120 > 55 °C)
Response time
   ms 1
Switching state display
   LED Red
Protective functions
     Short-circuit protective device
Protection against polarity reversal
Connection
     4-wire
Style

Design (outer dimensions)
   mm M18 x 1
For connection of:
     2 m connection cable
Material
     Insulated material
Design verification as per IEC/EN 61439(Show features)(Hide features)
Technical data for design verification

Operating ambient temperature min.
   °C -40
Operating ambient temperature max.
   °C 70
Technical data ETIM 6.0(Show features)(Hide features)
Sensors (EG000026) / Light scanner with background masking (EC002719)
Electric engineering, automation, process control engineering / Binary sensor technology, safety-related sensor technology / Optoelectronic sensor / Light scanner w. background masking ([email protected] [AKP253010])
Adjustment range
   mm 0 - 0
Operating distance
   mm 0 - 0
Triangulation
     Background fade-out
Pre failure notice
     No
With time function
     No
Rated switching distance
   mm 50
Max. switching distance
   mm 50
Max. output current
   mA 250
Reflector included
     No
Analogue output 0 V ... 10 V
     No
Analogue output 0 mA ... 20 mA
     No
Analogue output 4 mA ... 20 mA
     No
Analogue output -10 V ... +10 V
     No
With other analog output
     No
Setting procedure
     -
With communication interface analog
     No
With communication interface AS-Interface
     No
With communication interface CANOpen
     No
With communication interface DeviceNet
     No
With communication interface Ethernet
     No
With communication interface INTERBUS
     No
With communication interface PROFIBUS
     No
With communication interface RS-232
     No
With communication interface RS-422
     No
With communication interface RS-485
     No
With communication interface SSD
     No
With communication interface SSI
     No
Number of semiconductor outputs with signalling function
     2
Number of contact energized outputs with signalling function
     0
Number of protected semiconductor outputs
     0
Number of protected contact energized outputs
     0
Type of interface for safety communication
     -
Type of electric connection
     Cable
Type of switching output
     PNP/NPN
Type of switch function
     Programmable/configurable
Operation agent-safety class
     Safety class 2
Explosion safety category for gas
     None
Explosion safety category for dust
     None
Construction type housing
     Cylinder, screw-thread
Width sensor
   mm 0
Diameter sensor
   mm 18
Height of sensor
   mm 0
Length of sensor
   mm 66
Switch function
     Light-/dark switching
Material of optical surface
     Plastic
Material housing
     Plastic
Max. output current at protected output
   mA 0
Min. reflector distance
   mm 0
Ambient temperature
   °C -40 - 70
Time of reaction
   ms 1
Transmission range of the safety field
   m 0
Switching frequency
   Hz 500
Type of safety acc. IEC 61496-1
     -
Switching voltage of OSSD at state high
   V 30
Rated control supply voltage Us at AC 50HZ
   V 0 - 0
Rated control supply voltage Us at AC 60HZ
   V 0 - 0
Rated control supply voltage Us at DC
   V 10 - 30
Voltage type
     DC
With monitoring function downstream switching devices
     No
Laser protection class
     None
Wavelength of the sensor
   nm 0
Type of light
     Polarity free red light
Light dot
   mm² 0
AWG-number
     22
Material of cable sheath
     PVC
With restart blockage
     No
Suitable for safety functions
     No
Degree of protection (IP)
     IP67
Approvals
Product Standards     UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking
UL File No.     E117028
UL Category Control No.     NRKH, NRKH7
CSA File No.     50513
CSA Class No.     3211-07
North America Certification     UL listed, CSA certified
Max. Voltage Rating     30 V DC
Degree of Protection     IEC: IP68, IP69K; UL/CSA Type: 1, 4, 6
Dimensions
IL05305002Z Comet Series Optical Sensors

>>

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Sensor óptico Serie Comet - EATON - 13104A6517 - 135603 168 Kbytes Sensor óptico Serie Comet - EATON - 13104A6517 - 135603
