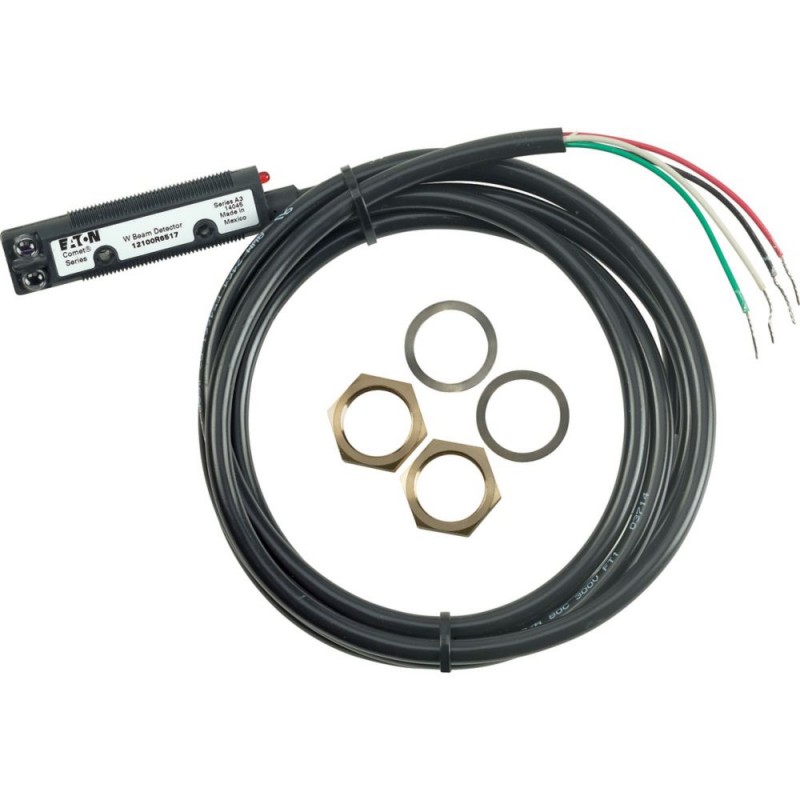

12100R6517 135571 EATON ELECTRIC Detector fotoeléctrico de barrera Receptor Sn 6 m 4 L 10-30 V DC claro/oscu.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

12100R6517 135571 EATON ELECTRIC Detector fotoeléctrico de barrera Receptor Sn 6 m 4 L 10-30 V DC claro/oscu..

12100R6517

135571

EATON-MOELLER

Detector fotoeléctrico de barrera; Receptor; Sn=6 m; 4 L; 10-30 V DC; claro/oscuro; NPN; PNP; M18; Material aislante

Detector fotoeléctrico de barrera Receptor Sn=6 m 4 L 10-30 V DC

Más detalles


Sensores > Barrera de luz unidireccional

Sensores

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $174.91
Precio unitario: $174.91

Cantidad Precio
1+$174.91
2+$154.03
4+$140.72
5+$137.56
7+$136.04
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Barrera de luz unidireccional receptor, Sn=6m, 4L, 10-30 VCC, luz/oscuridad, en, NPN, PNP, M18, de un material aislante
Sensor óptico de la serie Cometa, la vivienda de poliuretano con un diámetro de 18 mm y las paredes laterales se acoplan a una mayor facilidad de montaje, IP67, alta resistencia a la vibración y choque. La serie Cometa incluye relés fotoeléctricos sensores a través de los sensores de haz, es de barreras, reflexivo, luminoso pulsadores con y sin supresión de fondo, la instalación se simplifica gracias a los rayos de la exploración visible, luz/oscuridad de conmutación y el placer, protección contra corto circuitos, óptica, protección contra la interferencia causada por los sensores que se instalan muy cerca, factor de amplificación ajustable, conexión opcional para los conductores de fibra óptica

Programa de entrega

La función básica de
Los sensores ópticos
Surtido
Serie Cometa
Posibilidad de conexión a la
Cable de conexión de 2 m
Diseño (dimensiones exteriores)
M18 x 1 mm
Tensión nominal [Uy]
10 - 30 V DC
Nominal distancia de la apertura [Sn]
6000 mm
Descripción
Receptor (para ser combinado con el transmisor)
El paso de los rayos: perpendicular
Enlace
4-alambre
La función
fotoeléctrica unidireccional
Tipo de luz
rojo visible
termoplástico
material aislante
Interruptor de
NPN
PNP
Principio de conexión
la conmutación claro/oscuro ajustable
Información relevante para la exportación a América del Norte

Normas de producto, UL 508; CSA-C22.2 Nº 14; la norma iec60947-5-2; marcado CE

UL File No. E117028

UL Categoría de Control No. NRKH, NRKH7

Archivo CSA Nº 50513

CSA Clase Nº 3211-07

América del norte Certificación UL, certificación CSA

Max. Clasificación de tensión de 30 V DC

Grado de Protección IEC: IP68, IP69K; UL/CSA Tipo: 1, 4, 6

Datos técnicos

General
El cumplimiento con las normas
IEC/EN 60947-5-2
Temperatura ambiente
-20 - +70
Resistencia a los golpes
Cien
La duración de la descarga 3 ms g
Grado de protección
IP67
Parámetros
Nominal distancia de aperturaNominal distancia de la apertura [Sn]
6000 mm
El flujo de
≦ 6 mm
Tensión nominal [Uy]
10 - 30 V DC
Empleo actual en el estado conectado a 24 V DC [Ib]
30 pero
La corriente nominal de [Iy]
< PNP salida: 100
NPN: 250 (120 > 55 °C), pero
El tiempo de respuesta
3.5 ms
Indicación del estado de conmutación
LED rojo
Funciones de protección
protección contra corto circuitos
Protección contra polaridad inversa
Enlace
4-alambre
DiseñoDiseño (dimensiones exteriores)
M18 x 1 mm
Posibilidad de conexión a la
Cable de conexión de 2 m
termoplástico
material aislante

Verificaciones de diseño de acuerdo a la norma IEC/EN 61439

Servicio de temperatura ambiente min.
-20 °C
Temperatura ambiente máx servicio.
+70 °C

Datos técnicos de acuerdo a ETIM 7.0

sensores (EG000026) / célula fotoeléctrica unidireccional (EC002716)
La Técnica De La Ar., Elem., La Energía, La Tecnología. Comm., De La Red Y Proc. Tuberías / Detector de medición / Sensor / Indicador de la cortina a un canal ([email protected] [AKP250013])
el volumen de suministro del sistema de una manera
receptor
el ángulo de apertura
Cero
mensaje de pre-falla
no
con el tiempo la función de
no
distancia de conmutación nominal
6000 mm
max. distancia de conmutación
6000 mm
la corriente de salida máx.
100 miliamperios
reflector incluido en la entrega
no
salida analógica 0 V ... 10 V
no
salida analógica 0 ... 20 mA mA
no
salida analógica 4 ... 20 mA mA
no
salida analógica de -10 V ... +10 V
no
con otros de salida analógica
no
método de ajuste de la
manual de configuración
con la interfaz de comunicación analógica
no
con la interfaz de comunicación as-Interface
no
con la interfaz de comunicación CANOpen
no
con la interfaz de comunicación DeviceNet
no
con la interfaz de comunicación Ethernet
no
con la interfaz de comunicación INTERBUS
no
con la interfaz de comunicación PROFIBUS
no
con interfaz de comunicación RS 232
no
con interfaz de comunicación RS 422
no
con RS 485 interfaz de comunicación
no
con la interfaz de comunicación ssD
no
con la comunicación de la interfaz ssI
no
número de salidas de semiconductor con función de señalización
Cero
número de salidas de señal de contacto de la función
Cero
número de salidas de semiconductor seguras
Cero
número de salidas de contacto seguro
Cero
la ejecución de la interfaz para la comunicación segura
otros
la ejecución de la conexión eléctrica
cable
el funcionamiento de la salida de conmutación
PNP/NPN
la ejecución de la función de conmutación
otros
clase de la protección de los recursos
clase de protección 2
categoría de protección contra explosión de gas
sin
categoría de la protección contra explosión de polvo
sin
la forma de la caja
cilindro de hilo
el ancho del sensor
0 mm
el diámetro del sensor
18 mm
la altura del sensor
0 mm
la longitud del sensor
65 mm
función de contacto
con la conmutación de la luz o en la oscuridad
material de la superficie óptica
de plástico
el material de la caja
de plástico
max. la corriente de salida en la salida segura
0 miliamperios
la distancia del reflector min.
0 mm
temperatura ambiente
40 - 70
el tiempo de reacción
7 ms
ámbito de aplicación el ámbito de la protección
0 metros
frecuencia de conmutación
142 Hz
tipo de protección según IEC 61496-1
voltaje de conmutación de los OSSD en estado Alto
0 V
tensión de alimentación piloto clasificado con Nosotros para AC 50 Hz
0 - 0 V
tensión de alimentación piloto clasificado con Nosotros para AC 60 Hz
0 - 0 V
tensión de alimentación piloto clasificado con Nosotros para DC
10 - 30 V
tipo de tensión de alimentación
DC
con la función de monitorización de dispositivos conectados en serie
no
láser clase de protección
sin
la longitud de onda del sensor de
0 nm
tipo de luz
la luz roja no está polarizado
la luz del punto
0 mm
Número AWG
Cero
material de recubrimiento del cable
PUR (poliuretano)
con el bloque de la reinicie
no
adecuado para las funciones de seguridad
no
grado de protección (IP)
IP67
tipo de protección (NEMA)
Cuatro

Aprobaciones

Normas De Producto
UL 508; CSA-C22.2 Nº 14; la norma iec60947-5-2; marcado CE
UL File No.
E117028
UL Categoría de Control No.
NRKH, NRKH7
Archivo CSA No.
Cincuenta mil quinientos trece
CSA Clase No.
3211-07
América Del Norte Certificación
En la lista UL, certificación CSA
Max. Clasificación De Voltaje
30 V DC
Grado de Protección
IEC: IP68, IP69K; UL/CSA Tipo: 1, 4, 6

Tamaño

1360DIM-190
Sensor con adaptador instalado
① Luz/oscuridad
② Amplificador

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
