EATON - MOELLER seriesSensores E59-M18A108C02-D1 136213 Y7-136213 EATON ELECTRIC Detector de proximidad M18 Inductivo 1 NO Sn 8 mm 4 L 6-48..

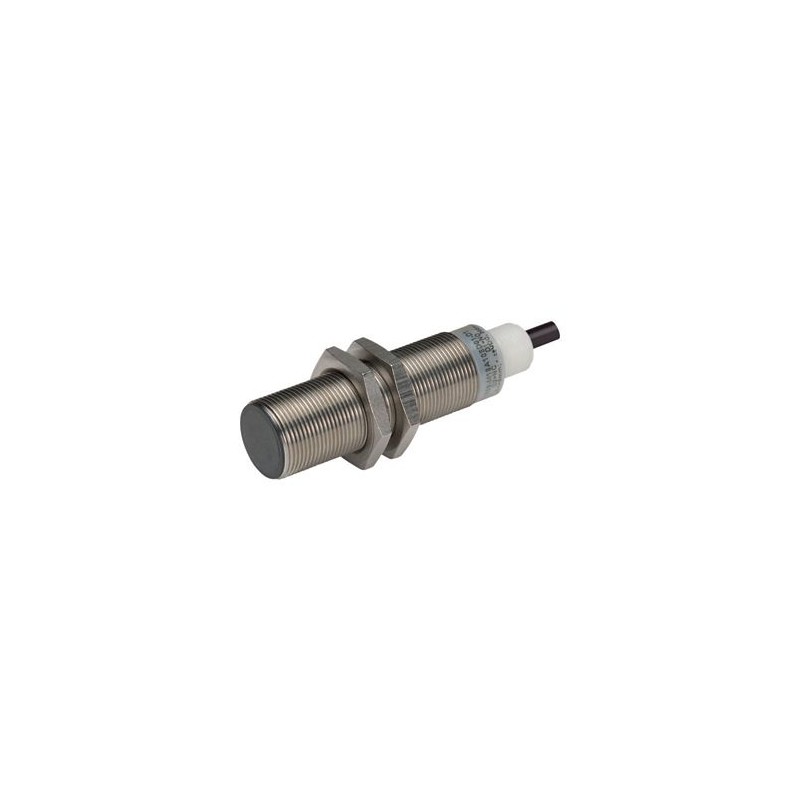

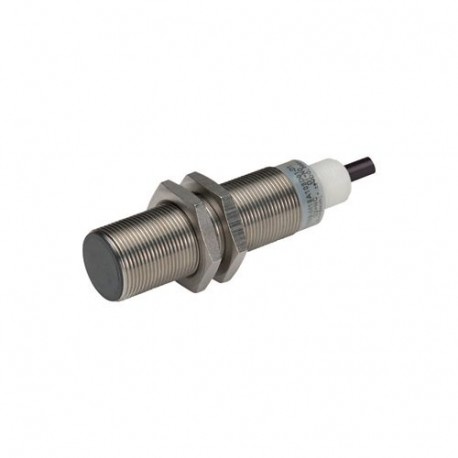

EATON - MOELLER series E59-M18A108C02-D1 136213 Y7-136213 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

E59-M18A108C02-D1 136213 Y7-136213 EATON ELECTRIC Detector de proximidad M18 Inductivo 1 NO Sn 8 mm 4 L 6-48..

Referencia: E59-M18A108C02-D1

Código: 136213

Número de catálogo: Y7-136213

Fabricante: EATON - MOELLER series

Descripción:

Detector de proximidad, M18, Inductivo, 1 NO, Sn=8 mm, 4 L, 6-48 V DC,
Interruptor de proximidad, inductivo, 1N/A, Sn=8mm, 4L, 6-48VDC, NPN, PNP, M18, metal
Sensor de proximidad, Sensores inductivos, Gama de productos: Serie iProx, Conexión: 3 hilos, Diseño (dimensiones exteriores): M18 x 1 mm, Tensión nominal de funcionamiento: Ue= 6 - 48 V DC, Distancia nominal de conmutación: Sn= 8 mm, Tipo de montaje: Empotrado, Tipo de conmutación: NPN, PNP, Cable de conexión de 2 m, Contactos N/O = Normalmente abierto: 1 N/A, Material: Acero inoxidable, Grado de protección: IP67, IP69K, Normas: IEC/EN 60947-5-2

Categorías:

  • Sensores > Interruptor inductivo de proximidad
  • EATON - MOELLER series > Sensores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 183,68 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Interruptor de proximidad inductiva, 1N/S, Sn=8mm, 4L, 6-48VDC, NPN, PNP, M18, metal
Interruptor de proximidad, Sensores Inductivos, gama de Producto: iProx de la Serie, la Conexión: 3-hilos, Diseño (dimensiones exteriores): M18 x 1 mm, voltaje de operación Nominal: Ue= 6 - 48 V CC distancia de conmutación Nominal: Sn= 8 mm, Tipo de montaje: Color, tipo de cambio: NPN, PNP, 2 m de cable de conexión, Contactos N/O = Normalmente abierto: 1 N/S, Material: acero Inoxidable, Grado de Protección: IP67, IP69K, Normas: IEC/EN 60947-5-2

Programa de entrega

La función básica de
Los Sensores Inductivos
Gama de productos
iProx de la Serie
Conexión
3-alambre
Diseño (dimensiones exteriores)
M18 x 1 mm
Tensión nominal [Ue]
6 - 48 V DC
Nominal distancia de conmutación [Sn]
8 mm
Tipo de montaje
Ras
Tipo de conmutación
NPN
PNP
Para la conexión de:
2 m de cable de conexión
Contactos
N/S = Normalmente abierto
1 N/S
Material
De acero inoxidable
Grado de Protección
IP67, IP69

Datos técnicos

General
Normas
IEC/EN 60947-5-2
Temperatura ambiente
-40 - +70
Mecánica de resistencia a los golpes
Treinta
Duración de la descarga, 11 ms g
Grado de Protección
IP67, IP69
Características
Distancia de conmutación nominalNominal distancia de conmutación [Sn]
8 mm
Precisión de repetición de Sn
1 %
Deriva de la temperatura de Sn
10 %
Histéresis de conmutación de Sn
15 %
Tensión nominal [Ue]
6 - 48 V DC
Corriente de carga máxima [Ie]
< 300 mA
Corriente de operación en el estado de conmutación de 24 V DC [Ib]
15 mA
La caída de tensión en la Ie[Ud]
2.5 V
Frecuencia De Conmutación
390 Hz
Min. corriente de carga [Ie]
1 mA
Corriente Residual a través de la carga en el estado bloqueado a 230 V AC 24 V DC [Ir]
0.15 mA
Indicación del estado de conmutación
LED rojo
Voltaje de operación de la pantalla
LED verde
Funciones de protección
Corto-circuito del dispositivo de protección
Protección contra inversión de polaridad
Protección contra rotura de cable
Conexión
3-alambre
ContactosN/S = Normalmente abierto
1 N/S
EstiloDiseño (dimensiones exteriores)
M18 x 1 mm
Para la conexión de:
2 m de cable de conexión
Material
De acero inoxidable

La verificación del diseño según la norma IEC/EN 61439

Robocza temperatura otoczenia min.
-40 °C
Robocza temperatura otoczenia mak.
+70 °C

Datos técnicos ETIM 7.0

Czujniki (EG000026) / Czujnik zbliżeniowy indukcyjny (EC002714)
Elektrotechnika, automatyzacja me technologia / Czujniki binarne, czujniki bezpieczeństwa, technika pomiarowa produkcyjna / Czujnik zbliżeniowy / Indukcyjny czujnik zbliżeniowy (ecl@ss10.0.1-27-27-01-01 [AGZ376015])
Szerokość czujnika
0 mm
Wysokość czujnika
0 mm
Długość czujnika
64 mm
Średnica czujnika
18 mm
Mechaniczne umocowanie czujnika
Z czołem wpuszczonym
Strefa działania
8 mm
Hacer układów bezpieczeństwa
Nie
Rodzaj funkcji przełączania
Styk zwierny
Sposób łączenia na wyjściu
PNP/NPN
Rodzaj połączenia elektrycznego
Kabel
Liczba wyjść półprzewodnikowych z funkcją sygnalizacji
Uno
Liczba wyjść przekaźnikowych z funkcją sygnalizacji
Cero
Liczba zabezpieczonych wyjść półprzewodnikowych
Cero
Liczba zabezpieczonych wyjść przekaźnikowych
Cero
Rodzaj aktywacji
Elemento metaliczny
Rodzaj interfejsu
Brak
Rodzaj interfejsu z funkcji bezpieczeństwa
Brak
Rodzaj konstrukcji obudowy
Cilindro gwintowany
Powłoka obudowy
Inne
Kaskadowość
Nie
Kategoria bezpieczeństwa według EN 954-1
B
Poziom bezpieczeństwa SIL zgodnie z IEC 61508
Brak
Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1
Brak
Maksymalny prąd na wyjściu zabezpieczonym
0 mA
Zakres napięcia zasilającego
6 - 48 V
Znamionowe napięcie sterowania Nos dla AC 50 Hz
0 - 0 V
Znamionowe napięcie sterowania Nos dla de CA de 60 Hz
0 - 0 V
Znamionowe napięcie sterowania Nos dla DC
6 - 48 V
Rodzaj napięcia
DC
Częstotliwość przełączania
390 Hz
Z funkcją dozoru urządzenia podrzędnego
Nie
Materiał obudowy
Metal
Odporność na ściskanie
Nie
Kategoria ochrony przeciwwybuchowej dla gazów
Brak
Kategoria ochrony przeciwwybuchowej dla pyłów
Brak
Odporność na zakłócenia polem magnetycznym

Aprobaciones

Normas De Producto
UL 508; CSA-C22.2 Nº 14; la norma iec60947-5-2; marcado CE
UL File No.
E166051
UL Categoría de Control No.
NRKH, NRKH7
Archivo CSA No.
UL informe se aplica tanto a Canadá como a NOSOTROS
CSA Clase No.
–
América Del Norte Certificación
En la lista UL, certificado por UL para uso en Canadá
Max. Clasificación De Voltaje
48 V DC
Grado de Protección
IEC: IP67, IP69K; UL/CSA Tipo: 4, 4x, 6, 6P, 12, 13

Dimensiones

1360DIM-163

ETIM for 136213 Sensores (EC002714)

CaracterísticaAnchura del sensor (EF007094)
Valor0 mm
CaracterísticaAltura del sensor (EF007283)
Valor0 mm
CaracterísticaLongitud del sensor (EF007334)
Valor64 mm
CaracterísticaDiámetro del sensor (EF007111)
Valor18 mm
CaracterísticaCondición de instalación mecánica para el sensor (EF004041)
ValorConciso
CaracterísticaDistancia de conmutación (EF003647)
Valor8 mm
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaEjecución de la función de conmutación (EF003963)
ValorContacto de cierre
CaracterísticaEjecución de la salida de conmutación (EF003962)
ValorPNP
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorCable
CaracterísticaNúmero de salidas de semiconductor con función de señalización (EF003945)
Valor1
CaracterísticaNúmero de salidas relacionadas con el contacto con función de señalización (EF003946)
Valor0
CaracterísticaNúmero de salidas de semiconductor seguras (EF003951)
Valor0
CaracterísticaNúmero de salidas de contacto seguras (EF003952)
Valor0
CaracterísticaTipo de actuación (EF006949)
ValorObjetivo metálico
CaracterísticaTipo de interfaz (EF006977)
ValorNinguno
CaracterísticaEjecución de interfaz para comunicación relacionada con la seguridad (EF003956)
ValorNinguno
CaracterísticaForma de construcción de la carcasa (EF004008)
ValorCilindro, rosca de tornillo
CaracterísticaRevestimiento de la carcasa (EF001601)
ValorOtros
CaracterísticaEn cascada (EF000507)
ValorNo
CaracterísticaSIL según IEC 61508 (EF009889)
ValorNinguno
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaCorriente de salida máxima en la salida segura (EF004035)
Valor0 mA
CaracterísticaTensión de alimentación (EF004127)
Valor6 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor6 V
CaracterísticaTipo de tensión (EF000187)
ValorCC
CaracterísticaFrecuencia de conmutación (EF003587)
Valor390 Hz
CaracterísticaCon función de supervisión de dispositivos de aguas abajo (EF004052)
ValorNo
CaracterísticaMaterial de carcasa (EF001596)
ValorMetal
CaracterísticaResistente a la presión (EF007106)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor4X, 6, 13
