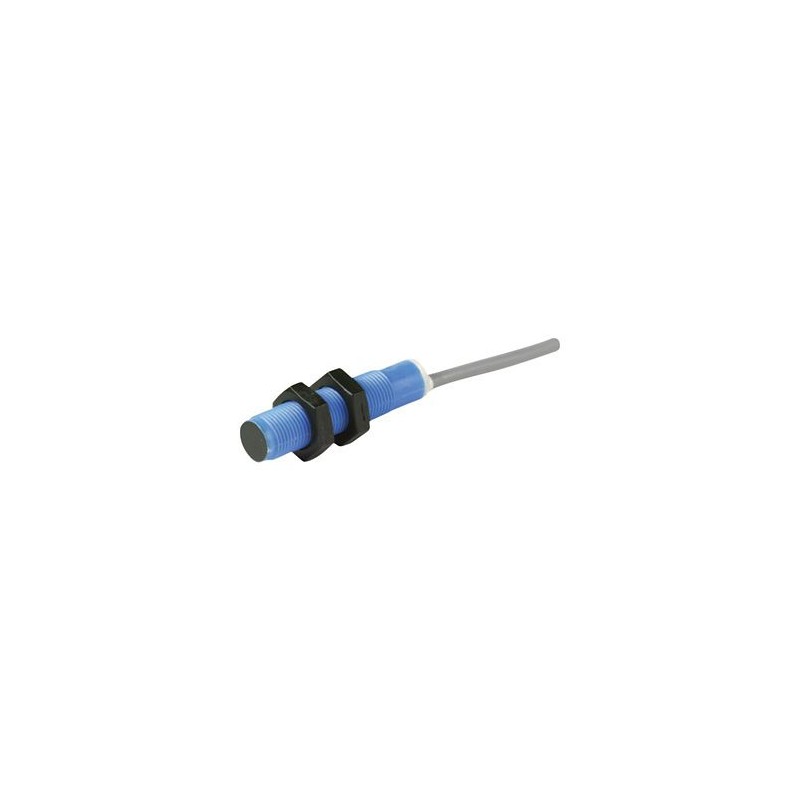

E55CAL12T111E 135821 Y7-135821 EATON ELECTRIC Detector de proximidad Inductivo 1 NO Sn 4 mm 3 L 10-30 V DC P.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

E55CAL12T111E 135821 Y7-135821 EATON ELECTRIC Detector de proximidad Inductivo 1 NO Sn 4 mm 3 L 10-30 V DC P..

E55CAL12T111E

135821

Y7-135821

EATON-MOELLER

Detector de proximidad; Inductivo; 1 NO; Sn=4 mm; 3 L; 10-30 V DC; PNP; M12; Material aislante; Cable 2 m

Detector de proximidad. Inductivo. 1 NO. Sn=4 mm. 3 L. 10-30 V DC. PNP.

Interruptor de proximidad, inductivo, 1N/O, Sn=4mm, 3L, 10-30VDC, PNP, M12, material aislante, línea 2m

Interruptor de proximidad, Sensores inductivos, Gama de productos: Serie de finales de carrera E55, Conexión: 3 hilos, Diseño (dimensiones exteriores): M12 x 1 mm, Tensión nominal de funcionamiento: Ue= 10 - 30 V DC, Distancia nominal de conmutación: Sn= 4 mm, Tipo de montaje: No enrasado, Tipo de conmutación: PNP, Cable de conexión de 2 m, Contactos N/O = Normalmente abierto: 1 N/A, Material: Material aislante, Grado de protección: IP66, Normas: IEC/EN 60947-5-2

Más detalles


Sensores > Interruptor inductivo de proximidad

Sensores

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $66.22
Precio unitario: $66.22

Cantidad Precio
1+$66.22
2+$66.22
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

Más Información



Especificaciones generales

Product Name
Eaton Moeller® series E55 Proximity switch
Catalog Number
135821
EAN
4015081326143
Product Length/Depth
152.4 mm
Product Height
44.45 mm
Product Width
152.4 mm
Product Weight
0.23 kg
Certifications
CE
IEC/EN 60947-5-2
Model Code
E55CAL12T111E

Product specifications

Type
Inductive sensor
Electric connection type
Cable
Enclosure material finishing
Other
Actuation type
Metallic Target
Enclosure material
Plastic
Enclosure type
Cylinder, screw-thread
Category (EN 954-1)
B
Explosion safety category for dust
None
Explosion safety category for gas
None
Safety performance level (EN ISO 13849-1)
None
SIL (IEC 61508)
None
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Diameter sensor
12 mm
Number of contact energized outputs with signalling function
0
Number of contacts (normally open contacts)
1
Number of outputs (protected contact energized)
0
Number of outputs (protected semiconductor)
0
Number of outputs (semiconductor with signaling function)
1
Operational current (Ib) in the switched state at 24 V DC
3 A
Output current at protected output - max
0 mA
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Functions
Short-circuit protection
Protection against polarity reversal
Voltage type
DC
Mounting method
Non-flush mounting
Material
Insulated material
Connection type
2 m connection cable
3-wire
Installation type
Not flat
Degree of protection
IP66
NEMA 4X, 13
Interface type
None
LED indicator
Status indication of Switching state: Red LED
Switch function type
Normally open contact
Load current
Max. 200 mA (Ie)
Residual ripple
10 % (Uₑ)
Shock resistance
30 g, Mechanical, Shock duration 11 ms
Supply frequency
50 Hz, Input, min. Range
60 Hz, Input, max. Range
Switching frequency
1000 Hz
Voltage rating - max
30 V
Width sensor
0 mm
Product category
E55 Limit Switch Style Series
Switching output type
PNP
Temperature drift of sn
10 %
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at DC - max
30 V
Rated control supply voltage (Us) at DC - min
10 V
Rated switching distance (Sn) - max
4 mm
Repeatability
10 %
Sensor height
0 mm
Sensor length
55 mm
Supply voltage - max
30 V
Supply voltage - min
10 V
Switching hysteresis of Sn
20 %
Voltage drop (Ud)
8 V

ETIM for 135821 Sensores (EC002714)
Característica Valor
Anchura del sensor (EF007094) 0 mm
Altura del sensor (EF007283) 0 mm
Longitud del sensor (EF007334) 55 mm
Diámetro del sensor (EF007111) 12 mm
Condición de instalación mecánica para el sensor (EF004041) No plano
Distancia de conmutación (EF003647) 4 mm
Apto para funciones de seguridad (EF001597) No
Ejecución de la función de conmutación (EF003963) Contacto de cierre
Ejecución de la salida de conmutación (EF003962) PNP
Ejecución de la conexión eléctrica (EF003961) Cable
Número de salidas de semiconductor con función de señalización (EF003945) 1
Número de salidas relacionadas con el contacto con función de señalización (EF003946) 0
Número de salidas de semiconductor seguras (EF003951) 0
Número de salidas de contacto seguras (EF003952) 0
Tipo de actuación (EF006949) Objetivo metálico
Tipo de interfaz (EF006977) Ninguno
Ejecución de interfaz para comunicación relacionada con la seguridad (EF003956) Ninguno
Forma de construcción de la carcasa (EF004008) Cilindro, rosca de tornillo
Revestimiento de la carcasa (EF001601) Otros
En cascada (EF000507) No
SIL según IEC 61508 (EF009889) Ninguno
Nivel de rendimiento según EN ISO 13849-1 (EF007399) Ninguno
Corriente de salida máxima en la salida segura (EF004035) 0 mA
Tensión de alimentación (EF004127) 10 V
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 0 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 0 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 10 V
Tipo de tensión (EF000187) CC
Frecuencia de conmutación (EF003587) 1000 Hz
Con función de supervisión de dispositivos de aguas abajo (EF004052) No
Material de carcasa (EF001596) Plástico
Resistente a la presión (EF007106) No
Categoría de protección contra explosiones para gas (EF003997) Ninguno
Categoría de protección contra explosiones para polvo (EF003998) Ninguno
Grado de protección (NEMA) (EF011959) 4X, 13
