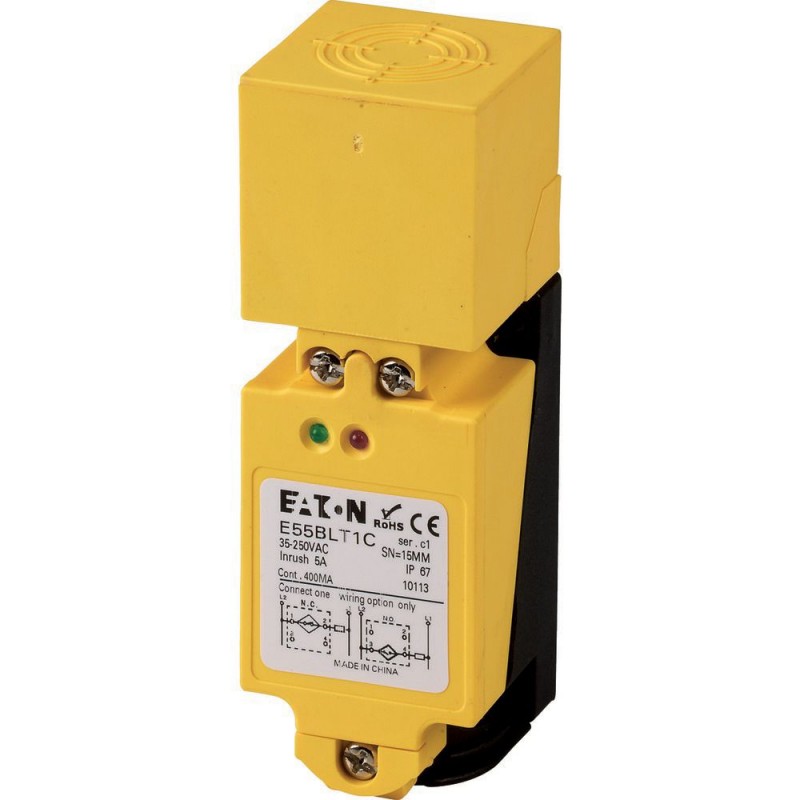

EATON - MOELLER series E55BLT1E 135814 Y7-135814 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

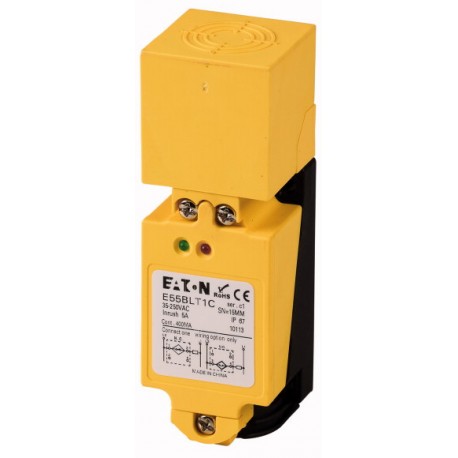

E55BLT1E 135814 Y7-135814 EATON ELECTRIC Detector de proximidad Inductivo 1 NO + 1 NC Sn 30 mm 2 L 35-250 V

Referencia: E55BLT1E

Código: 135814

Número de catálogo: Y7-135814

Fabricante: EATON - MOELLER series

Descripción:

Detector de proximidad, Inductivo, 1 NO + 1 NC, Sn=30 mm, 2 L, 35-250 V
Interruptor de proximidad, inductivo, 1N/O/1N/C, Sn=30mm, 2L, 35-250VAC, quad.40, material aislante, conexión por tornillo
Interruptor de proximidad, Sensores inductivos, Gama de productos: E55 Limit Switch Style Series, Conexión: 2 hilos, Diseño (dimensiones exteriores): 40 x 40 x 118 mm, Tensión nominal de funcionamiento: Ue= 35 - 250 V AC, Distancia nominal de conmutación: Sn= 30 mm, Tipo de montaje: No empotrado, Terminal de tornillo, Contactos P = Normalmente cerrado/Contacto normalmente abierto, programable: 1 P, Material: Material aislante, Grado de protección: IP67, Normas: IEC/EN 60947-5-2

Categorías:

  • Sensores > Interruptor inductivo de proximidad
  • EATON - MOELLER series > Sensores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 149,32 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Especificaciones generales

Product Name
Eaton Moeller® series E55 Proximity switch
Catalog Number
135814
EAN
4015081326075
Product Length/Depth
152.4 mm
Product Height
44.45 mm
Product Width
152.4 mm
Product Weight
0.23 kg
Certifications
CE
IEC/EN 60947-5-2
Model Code
E55BLT1E

Product specifications

Type
Inductive sensor
Electric connection type
Clamp
Enclosure material finishing
Other
Actuation type
Metallic Target
Enclosure material
Plastic
Enclosure type
Cuboid
Category (EN 954-1)
B
Explosion safety category for dust
None
Explosion safety category for gas
None
Safety performance level (EN ISO 13849-1)
None
SIL (IEC 61508)
None
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Diameter sensor
0 mm
Number of contact energized outputs with signalling function
0
Number of contacts (programmable)
1
Number of outputs (protected contact energized)
0
Number of outputs (protected semiconductor)
0
Number of outputs (semiconductor with signaling function)
1
Operational current (Ib) in the switched state at 24 V DC
3 A
Output current at protected output - max
0 mA
Rated control supply voltage (Us) at AC, 50 Hz - max
250 V
Functions
Protection against polarity reversal
Short-circuit protection
Protection against wire breakage
Voltage type
AC
Mounting method
Non-flush mounting
Material
Insulated material
Connection type
2-wire
Screw terminal
Installation type
Not flat
Degree of protection
IP67
NEMA 4X, 6, 13
Interface type
None
LED indicator
Status indication of Operating voltage: Green LED
Status indication of Switching state: Red LED
Switch function type
Programmable/configurable
Load current
Max. 400 mA (Ie)
Residual current
1.8 mA (through the load in the blocked state at 230 V AC and 24 V DC)
Residual ripple
10 % (Uₑ)
Shock resistance
30 g, Mechanical, Shock duration 11 ms
Supply frequency
60 Hz, Input, max. Range
50 Hz, Input, min. Range
Switching frequency
25 Hz
Voltage rating - max
250 V
Width sensor
40 mm
Product category
E55 Limit Switch Style Series
Switching output type
Two-wire
Temperature drift of sn
10 %
Rated control supply voltage (Us) at AC, 50 Hz - min
35 V
Rated control supply voltage (Us) at AC, 60 Hz - max
250 V
Rated control supply voltage (Us) at AC, 60 Hz - min
35 V
Rated control supply voltage (Us) at DC - max
0 V
Rated control supply voltage (Us) at DC - min
0 V
Rated switching distance (Sn) - max
30 mm
Repeatability
10 %
Sensor height
40 mm
Sensor length
118 mm
Supply voltage - max
250 V
Supply voltage - min
35 V
Switching hysteresis of Sn
20 %
Voltage drop (Ud)
8 V

ETIM for 135814 Sensores (EC002714)

CaracterísticaAnchura del sensor (EF007094)
Valor40 mm
CaracterísticaAltura del sensor (EF007283)
Valor40 mm
CaracterísticaLongitud del sensor (EF007334)
Valor118 mm
CaracterísticaDiámetro del sensor (EF007111)
Valor0 mm
CaracterísticaCondición de instalación mecánica para el sensor (EF004041)
ValorNo plano
CaracterísticaDistancia de conmutación (EF003647)
Valor30 mm
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaEjecución de la función de conmutación (EF003963)
ValorProgramable/configurable
CaracterísticaEjecución de la salida de conmutación (EF003962)
Valor2 cables
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorAbrazadera
CaracterísticaNúmero de salidas de semiconductor con función de señalización (EF003945)
Valor1
CaracterísticaNúmero de salidas relacionadas con el contacto con función de señalización (EF003946)
Valor0
CaracterísticaNúmero de salidas de semiconductor seguras (EF003951)
Valor0
CaracterísticaNúmero de salidas de contacto seguras (EF003952)
Valor0
CaracterísticaTipo de actuación (EF006949)
ValorObjetivo metálico
CaracterísticaTipo de interfaz (EF006977)
ValorNinguno
CaracterísticaEjecución de interfaz para comunicación relacionada con la seguridad (EF003956)
ValorNinguno
CaracterísticaForma de construcción de la carcasa (EF004008)
ValorCuboide
CaracterísticaRevestimiento de la carcasa (EF001601)
ValorOtros
CaracterísticaEn cascada (EF000507)
ValorNo
CaracterísticaSIL según IEC 61508 (EF009889)
ValorNinguno
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaCorriente de salida máxima en la salida segura (EF004035)
Valor0 mA
CaracterísticaTensión de alimentación (EF004127)
Valor35 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor35 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor35 V
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor0 V
CaracterísticaTipo de tensión (EF000187)
ValorCA
CaracterísticaFrecuencia de conmutación (EF003587)
Valor25 Hz
CaracterísticaCon función de supervisión de dispositivos de aguas abajo (EF004052)
ValorNo
CaracterísticaMaterial de carcasa (EF001596)
ValorPlástico
CaracterísticaResistente a la presión (EF007106)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor4X, 6, 13
