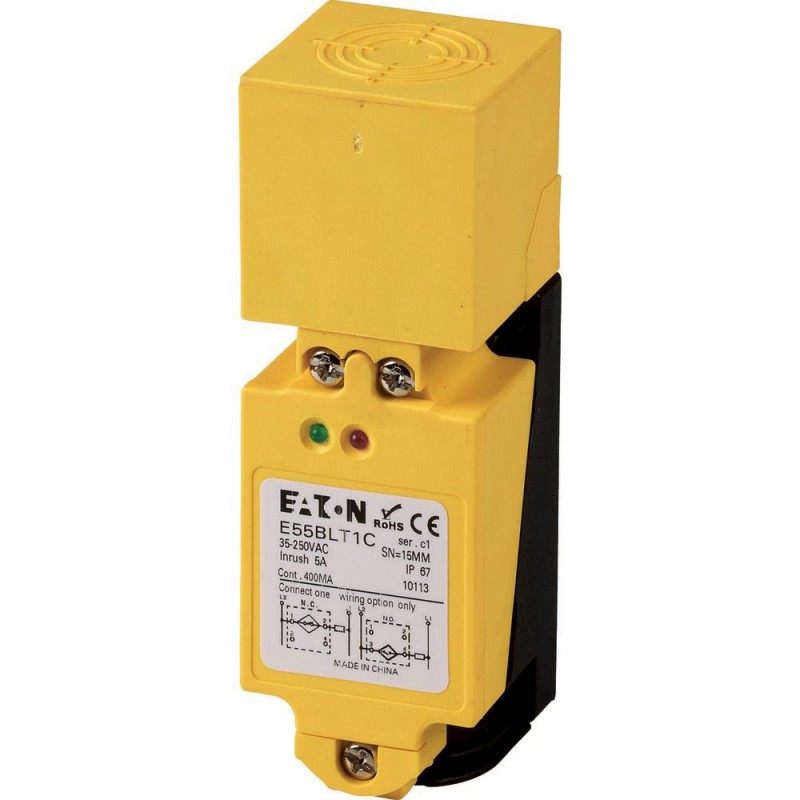

EATON - MOELLER series E55BLT1C 135812 Y7-135812 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

E55BLT1C 135812 Y7-135812 EATON ELECTRIC Detector de proximidad Inductivo 1 NO + 1 NC Sn 15 mm 2 L 35-250 V

Referencia: E55BLT1C

Código: 135812

Número de catálogo: Y7-135812

Fabricante: EATON - MOELLER series

Descripción:

Detector de proximidad, Inductivo, 1 NO + 1 NC, Sn=15 mm, 2 L, 35-250 V
Interruptor de proximidad, inductivo, 1N/O/1N/C, Sn=15mm, 2L, 35-250VAC, quad.40, material aislante, conexión por tornillo
Interruptor de proximidad, Sensores inductivos, Gama de productos: E55 Limit Switch Style Series, Conexión: 2 hilos, Diseño (dimensiones exteriores): 40 x 40 x 118 mm, Tensión nominal de funcionamiento: Ue= 35 - 250 V AC, Distancia nominal de conmutación: Sn= 15 mm, Tipo de montaje: Empotrado, Terminal de tornillo, Contactos P = Normalmente cerrado/Contacto normalmente abierto, programable: 1 P, Material: Material aislante, Grado de protección: IP67, Normas: IEC/EN 60947-5-2

Categorías:

  • Sensores > Interruptor inductivo de proximidad
  • EATON - MOELLER series > Sensores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 149,32 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 5 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Interruptor de proximidad inductiva, 1N/S/1N/C, Sn=15mm, 2L, 35-250VAC, quad.40, material aislante, tornillo de conexión
Interruptor de proximidad, Sensores Inductivos, gama de Producto: E55 Interruptor de Límite Estilo de la Serie, de Conexión: 2 hilos, Diseño (dimensiones exteriores): 40 x 40 x 118 mm, voltaje de operación Nominal: Ue= 35 - 250 V CA, Nominal distancia de conmutación: Sn= 15 mm, Tipo de montaje: montaje a Ras, terminal de Tornillo, Contactos P = Normalmente cerrado/Normalmente abierto contacto, programable: 1 P, Material: material Aislante, Grado de Protección: IP67, Normas: IEC/EN 60947-5-2

Programa de entrega

La función básica de
Los Sensores Inductivos
Gama de productos
E55 Interruptor De Límite Estilo De La Serie
Conexión
2-alambre
Diseño (dimensiones exteriores)
40 x 40 x 118 mm
Tensión nominal [Ue]
35 - 250 V AC
Nominal distancia de conmutación [Sn]
15 mm
Tipo de montaje
Ras
Para la conexión de:
Terminal de tornillo
Contactos
P = Normalmente cerrado/Normalmente abierto contacto, programable
1 P
Material
Material aislante
Grado de Protección
IP67

Datos técnicos

General
Normas
IEC/EN 60947-5-2
Temperatura ambiente
-25 - +70
Mecánica de resistencia a los golpes
Treinta
Duración de la descarga, 11 ms g
Grado de Protección
IP67
Características
Distancia de conmutación nominalNominal distancia de conmutación [Sn]
15 mm
Precisión de repetición de Sn
10 %
Deriva de la temperatura de Sn
10 %
Histéresis de conmutación de Sn
20 %
Tensión nominal [Ue]
35 - 250 V AC
Frecuencia de alimentación
50 - 60
Ondulación Residual de la Ue
10 %
Corriente de carga máxima [Ie]
< 400 mA
Corriente de operación en el estado de conmutación de 24 V DC [Ib]
3 mA
La caída de tensión en la Ie[Ud]
8 V
Frecuencia De Conmutación
25 Hz
Corriente Residual a través de la carga en el estado bloqueado a 230 V AC 24 V DC [Ir]
1.8 mA
Indicación del estado de conmutación
LED rojo
Voltaje de operación de la pantalla
LED verde
Funciones de protección
Corto-circuito del dispositivo de protección
Protección contra inversión de polaridad
Protección contra rotura de cable
Conexión
2-alambre
EstiloDiseño (dimensiones exteriores)
40 x 40 x 118 mm
Para la conexión de:
Terminal de tornillo
Material
Material aislante

La verificación del diseño según la norma IEC/EN 61439

Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C

Datos técnicos ETIM 7.0

Sensores (EG000026) / contacto Inductivo (EC002714)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Binario de la tecnología de sensores, de seguridad relacionados con la tecnología de sensor / interruptor de Proximidad Inductiva / interruptor de proximidad (ecl@ss10.0.1-27-27-01-01 [AGZ376015])
El ancho del sensor
40 mm
La altura de sensor
40 mm
Longitud de sensor
118 mm
Sensor de diámetro
0 mm
Montaje mecánico condición para el sensor
Conciso
Distancia de conmutación
15 mm
Adecuado para las funciones de seguridad
No
Tipo de función de interruptor de
Programable/configurable
Tipo de salida de conmutación
-De dos hilos
Tipo de conexión eléctrica
Abrazadera
Número de salidas de semiconductor con la señalización de la función
Uno
Número de contacto energizado salidas con la señalización de la función
Cero
Número de protegidos salidas de semiconductor
Cero
Número de contacto protegido energizado salidas
Cero
Tipo de actuación
Blanco Metálico
Tipo de interfaz
Ninguno
Tipo de interfaz para la comunicación de seguridad
Ninguno
El tipo de construcción de vivienda
Cuboide
Recubrimiento de la vivienda
Otros
En cascada
No
Categoría según EN 954-1
B
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Max. la corriente de salida en la protegida de salida
0 mA
Tensión de alimentación
35 - 250 V
Clasificados de control de la tensión de alimentación Us AC 50HZ
35 - 250 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
35 - 250 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
0 - 0 V
Voltaje de tipo
CA
Frecuencia de conmutación
25 Hz
Con la función de monitoreo aguas abajo de los dispositivos de maniobra
No
Material de la carcasa
De plástico
Compresión resistente
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
La resistencia a la interferencia de campos magnéticos

Aprobaciones

Normas De Producto
Marcado CE
Max. Clasificación De Voltaje
250 V AC
Grado de Protección
IEC: IP67; UL/CSA: NEMA 4, 4X, 6, 12, 13

Dimensiones

1360DIM-312

ETIM for 135812 Sensores (EC002714)

CaracterísticaAnchura del sensor (EF007094)
Valor40 mm
CaracterísticaAltura del sensor (EF007283)
Valor40 mm
CaracterísticaLongitud del sensor (EF007334)
Valor118 mm
CaracterísticaDiámetro del sensor (EF007111)
Valor0 mm
CaracterísticaCondición de instalación mecánica para el sensor (EF004041)
ValorConciso
CaracterísticaDistancia de conmutación (EF003647)
Valor15 mm
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaEjecución de la función de conmutación (EF003963)
ValorProgramable/configurable
CaracterísticaEjecución de la salida de conmutación (EF003962)
Valor2 cables
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorAbrazadera
CaracterísticaNúmero de salidas de semiconductor con función de señalización (EF003945)
Valor1
CaracterísticaNúmero de salidas relacionadas con el contacto con función de señalización (EF003946)
Valor0
CaracterísticaNúmero de salidas de semiconductor seguras (EF003951)
Valor0
CaracterísticaNúmero de salidas de contacto seguras (EF003952)
Valor0
CaracterísticaTipo de actuación (EF006949)
ValorObjetivo metálico
CaracterísticaTipo de interfaz (EF006977)
ValorNinguno
CaracterísticaEjecución de interfaz para comunicación relacionada con la seguridad (EF003956)
ValorNinguno
CaracterísticaForma de construcción de la carcasa (EF004008)
ValorCuboide
CaracterísticaRevestimiento de la carcasa (EF001601)
ValorOtros
CaracterísticaEn cascada (EF000507)
ValorNo
CaracterísticaSIL según IEC 61508 (EF009889)
ValorNinguno
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaCorriente de salida máxima en la salida segura (EF004035)
Valor0 mA
CaracterísticaTensión de alimentación (EF004127)
Valor35 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor35 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor35 V
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor0 V
CaracterísticaTipo de tensión (EF000187)
ValorCA
CaracterísticaFrecuencia de conmutación (EF003587)
Valor25 Hz
CaracterísticaCon función de supervisión de dispositivos de aguas abajo (EF004052)
ValorNo
CaracterísticaMaterial de carcasa (EF001596)
ValorPlástico
CaracterísticaResistente a la presión (EF007106)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor4X, 6, 13
