EATON - MOELLER seriesSensores E57SBL30A4E 136173 Y7-136173 EATON ELECTRIC Detector de proximidad Inductivo 1 NC Sn 15 mm 2 L 20-250 V AC M..

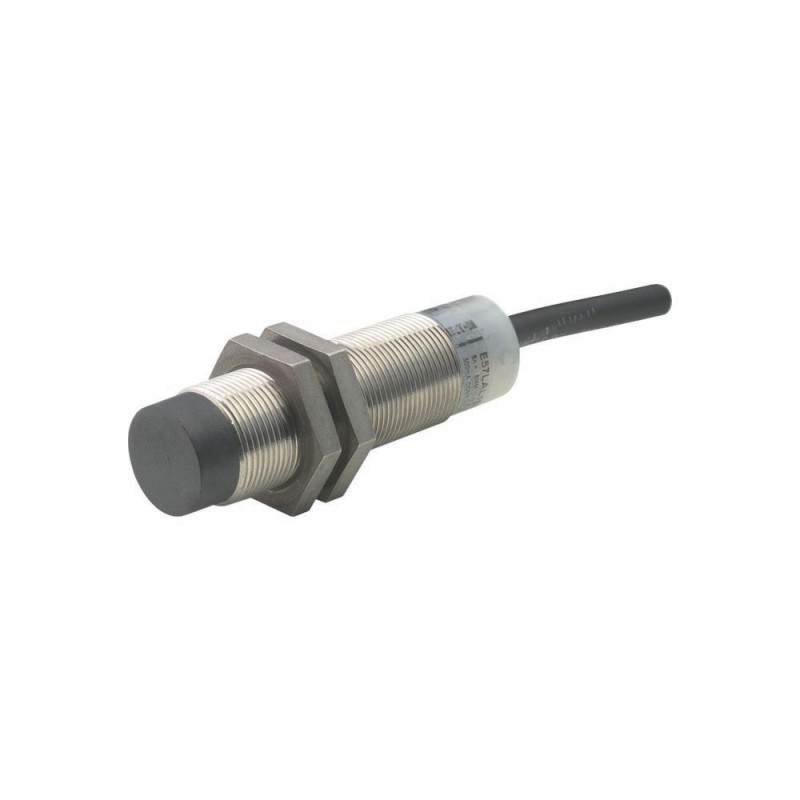

EATON - MOELLER series E57SBL30A4E 136173 Y7-136173 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

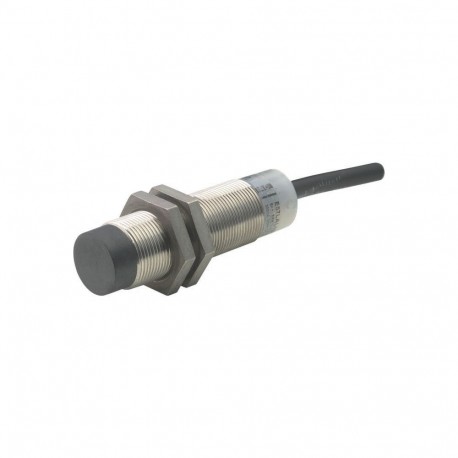

E57SBL30A4E 136173 Y7-136173 EATON ELECTRIC Detector de proximidad Inductivo 1 NC Sn 15 mm 2 L 20-250 V AC M..

Referencia: E57SBL30A4E

Código: 136173

Número de catálogo: Y7-136173

Fabricante: EATON - MOELLER series

Descripción:

Detector de proximidad, Inductivo, 1 NC, Sn=15 mm, 2 L, 20-250 V AC, M30,
Interruptor de proximidad, E57 Premium+ Serie Corta, 1 NC, 2 hilos, 40 - 250 V AC, M30 x 1,5 mm, Sn= 15 mm, No enrasado, Acero inoxidable, Cable de conexión de 2 m
Sensor de proximidad, Sensores inductivos, Gama de productos: E57 Premium+ Short-Series, Conexión: 2 hilos, Diseño (dimensiones exteriores): M30 x 1,5 mm, Tensión nominal de funcionamiento: Ue= 40 - 250 V AC, Distancia nominal de conmutación: Sn= 15 mm, Tipo de montaje: No empotrado, cable de conexión de 2 m, Contactos N/C = Normalmente cerrado: 1 NC, Material: Acero inoxidable, Grado de protección: IP67, Normas: IEC/EN 60947-5-2

Categorías:

  • Sensores > Interruptor inductivo de proximidad
  • EATON - MOELLER series > Sensores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 80,62 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Especificaciones generales

Product Name
Eaton Moeller® series E57 Proximity switch
Catalog Number
136173
EAN
4015081329663
Product Length/Depth
157.48 mm
Product Height
50.8 mm
Product Width
127 mm
Product Weight
0.25 kg
Certifications
UL
CSA Class No.: 3211-03
CSA-C22.2 No. 14
UL File No.: E166051
CSA
UL 508
CSA File No.: 50513
IEC/EN 60947-5-2
CE
UL Category Control No.: NRKH, NRKH7
Model Code
E57SBL30A4E

Product specifications

Type
Inductive sensor
Electric connection type
Cable
Enclosure material finishing
Other
Actuation type
Metallic Target
Enclosure material
Metal
Enclosure type
Cylinder, screw-thread
Category (EN 954-1)
B
Explosion safety category for dust
None
Explosion safety category for gas
None
Safety performance level (EN ISO 13849-1)
None
SIL (IEC 61508)
None
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Diameter sensor
30 mm
Number of contact energized outputs with signalling function
0
Number of contacts (normally closed contacts)
1
Number of outputs (protected contact energized)
0
Number of outputs (protected semiconductor)
0
Number of outputs (semiconductor with signaling function)
1
Operational current (Ib) in the switched state at 24 V DC
10 A
Output current at protected output - max
0 mA
Rated control supply voltage (Us) at AC, 50 Hz - max
250 V
Voltage type
AC
Mounting method
Non-flush mounting
Material
Stainless steel
Connection type
2-wire
2 m connection cable
Installation type
Not flat
Degree of protection
IP67
NEMA 4X, 6, 13
Interface type
None
LED indicator
Status indication of Switching state: Red LED
Switch function type
Breaker contact
Load current
1 - 250 mA (Ie, 70 °C)
1 - 500 mA (Ie, at 25 °C)
Residual current
0.1 mA (through the load in the blocked state at 230 V AC and 24 V DC)
Shock resistance
30 g, Mechanical, Shock duration 11 ms
Switching frequency
20 Hz
Voltage rating - max
250 V
Width sensor
0 mm
Product category
E57 Premium+ Short-Series
Switching output type
Two-wire
Temperature drift of sn
10 %
Rated control supply voltage (Us) at AC, 50 Hz - min
20 V
Rated control supply voltage (Us) at AC, 60 Hz - max
250 V
Rated control supply voltage (Us) at AC, 60 Hz - min
20 V
Rated control supply voltage (Us) at DC - max
0 V
Rated control supply voltage (Us) at DC - min
0 V
Rated switching distance (Sn) - max
15 mm
Repeatability
3 %
Sensor height
0 mm
Sensor length
69 mm
Supply voltage - max
250 V
Supply voltage - min
20 V
Switching hysteresis of Sn
20 %
Voltage drop (Ud)
2.5 V

ETIM for 136173 Sensores (EC002714)

CaracterísticaAnchura del sensor (EF007094)
Valor0 mm
CaracterísticaAltura del sensor (EF007283)
Valor0 mm
CaracterísticaLongitud del sensor (EF007334)
Valor69 mm
CaracterísticaDiámetro del sensor (EF007111)
Valor30 mm
CaracterísticaCondición de instalación mecánica para el sensor (EF004041)
ValorNo plano
CaracterísticaDistancia de conmutación (EF003647)
Valor15 mm
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaEjecución de la función de conmutación (EF003963)
ValorContacto de disyuntor
CaracterísticaEjecución de la salida de conmutación (EF003962)
Valor2 cables
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorCable
CaracterísticaNúmero de salidas de semiconductor con función de señalización (EF003945)
Valor1
CaracterísticaNúmero de salidas relacionadas con el contacto con función de señalización (EF003946)
Valor0
CaracterísticaNúmero de salidas de semiconductor seguras (EF003951)
Valor0
CaracterísticaNúmero de salidas de contacto seguras (EF003952)
Valor0
CaracterísticaTipo de actuación (EF006949)
ValorObjetivo metálico
CaracterísticaTipo de interfaz (EF006977)
ValorNinguno
CaracterísticaEjecución de interfaz para comunicación relacionada con la seguridad (EF003956)
ValorNinguno
CaracterísticaForma de construcción de la carcasa (EF004008)
ValorCilindro, rosca de tornillo
CaracterísticaRevestimiento de la carcasa (EF001601)
ValorOtros
CaracterísticaEn cascada (EF000507)
ValorNo
CaracterísticaSIL según IEC 61508 (EF009889)
ValorNinguno
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaCorriente de salida máxima en la salida segura (EF004035)
Valor0 mA
CaracterísticaTensión de alimentación (EF004127)
Valor20 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor20 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor20 V
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor0 V
CaracterísticaTipo de tensión (EF000187)
ValorCA
CaracterísticaFrecuencia de conmutación (EF003587)
Valor20 Hz
CaracterísticaCon función de supervisión de dispositivos de aguas abajo (EF004052)
ValorNo
CaracterísticaMaterial de carcasa (EF001596)
ValorMetal
CaracterísticaResistente a la presión (EF007106)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor4X, 6, 13

DATASHEET - PDF

Título
Tamaño
Tipo
E57SBL30A4E Y7-136173 136173 ES_136112.pdf
2 Mbytes
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES
9 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes
