EATON - MOELLER seriesSensores E57LBL18A2E 136043 Y7-136043 EATON ELECTRIC Detector de proximidad Inductivo 1 NC Sn 8 mm 2 L 20-250 V AC M1..

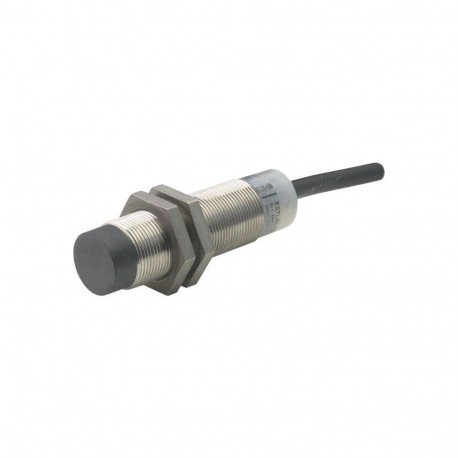

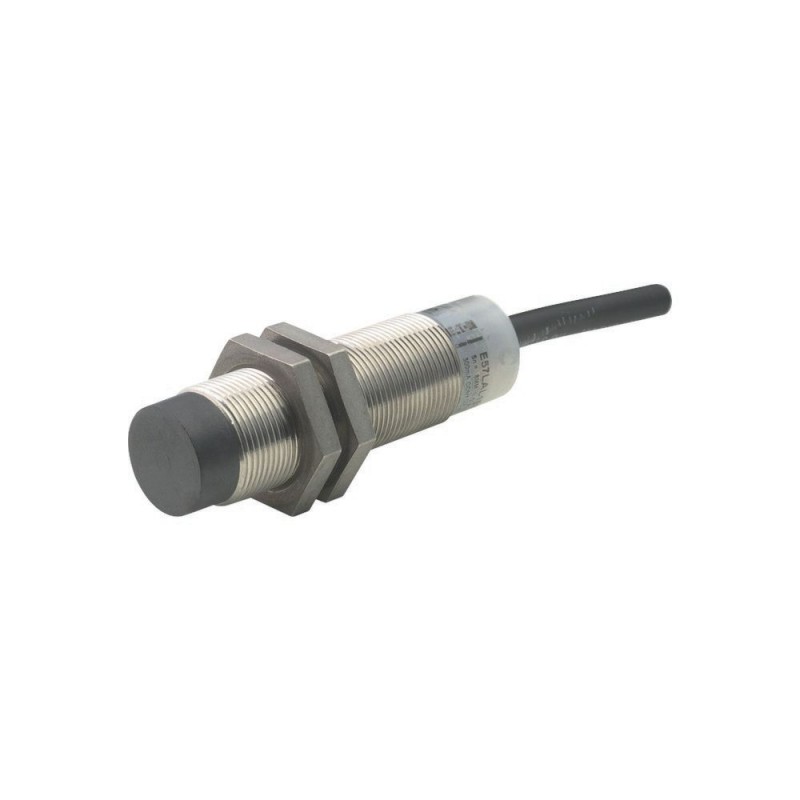

EATON - MOELLER series E57LBL18A2E 136043 Y7-136043 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

E57LBL18A2E 136043 Y7-136043 EATON ELECTRIC Detector de proximidad Inductivo 1 NC Sn 8 mm 2 L 20-250 V AC M1..

Referencia: E57LBL18A2E

Código: 136043

Número de catálogo: Y7-136043

Fabricante: EATON - MOELLER series

Descripción:

Detector de proximidad, Inductivo, 1 NC, Sn=8 mm, 2 L, 20-250 V AC, M18,
Sensor de proximidad, Serie E57 Premium+, 1 NC, 2 hilos, 20 - 250 V AC, M18 x 1 mm, Sn= 8 mm, No enrasado, Acero inoxidable, Cable de conexión de 2 m
Sensor de proximidad, Sensores inductivos, Gama de productos: Serie E57 Premium+, Conexión: 2 hilos, Diseño (dimensiones exteriores): M18 x 1 mm, Tensión nominal de funcionamiento: Ue= 20 - 250 V AC, Distancia nominal de conmutación: Sn= 8 mm, Tipo de montaje: No empotrado, cable de conexión de 2 m, Contactos N/C = Normalmente cerrado: 1 NC, Material: Acero inoxidable, Grado de protección: IP67, Normas: IEC/EN 60947-5-2

Categorías:

  • Sensores > Interruptor inductivo de proximidad
  • EATON - MOELLER series > Sensores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 95,63 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Interruptor de proximidad, E57 Premium+ Series, 1 NC, 2-hilos, 20 - 250 V AC, M18 x 1 mm, Sn= 8 mm No enrasado, acero Inoxidable, 2 m de cable de conexión
Interruptor de proximidad, Sensores Inductivos, gama de Producto: E57 Premium+ de la Serie, de Conexión: 2 hilos, Diseño (dimensiones exteriores): M18 x 1 mm, voltaje de operación Nominal: Ue= 20 - 250 V AC, Nominal distancia de conmutación: Sn= 8 mm, Tipo de montaje: montaje No enrasado, 2 m de cable de conexión, Contactos N/C = Normalmente cerrado: 1 NC, Material: acero Inoxidable, Grado de Protección: IP67, Normas: IEC/EN 60947-5-2

Programa de entrega

La función básica de
Los Sensores Inductivos
Gama de productos
E57 Premium+ Series
Conexión
2-alambre
Diseño (dimensiones exteriores)
M18 x 1 mm
Tensión nominal [Ue]
20 - 250 V AC
Nominal distancia de conmutación [Sn]
8 mm
Tipo de montaje
No enjuagar
Para la conexión de:
2 m de cable de conexión
Contactos
N/C = Normalmente cerrado
1 NC
Material
De acero inoxidable
Grado de Protección
IP67

Datos técnicos

General
Normas
IEC/EN 60947-5-2
Temperatura ambiente
-25 - +70
Mecánica de resistencia a los golpes
Treinta
Duración de la descarga, 11 ms g
Grado de Protección
IP67
Características
Distancia de conmutación nominalNominal distancia de conmutación [Sn]
8 mm
Precisión de repetición de Sn
3 %
Deriva de la temperatura de Sn
10 %
Histéresis de conmutación de Sn
20 %
Tensión nominal [Ue]
20 - 250 V AC
Corriente de operación en el estado de conmutación de 24 V DC [Ib]
10 mA
Corriente de carga máxima [Ie]
< 500 (25 °C) / 250 (70 °C) mA
La caída de tensión en la Ie[Ud]
2.5 V
Frecuencia De Conmutación
20 Hz
Min. corriente de carga [Ie]
1 mA
Corriente Residual a través de la carga en el estado bloqueado a 230 V AC 24 V DC [Ir]
0,1 mA
Indicación del estado de conmutación
LED rojo
Conexión
2-alambre
ContactosN/C = Normalmente cerrado
1 NC
EstiloDiseño (dimensiones exteriores)
M18 x 1 mm
Para la conexión de:
2 m de cable de conexión
Material
De acero inoxidable

La verificación del diseño según la norma IEC/EN 61439

Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C

Datos técnicos ETIM 7.0

Sensores (EG000026) / contacto Inductivo (EC002714)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Binario de la tecnología de sensores, de seguridad relacionados con la tecnología de sensor / interruptor de Proximidad Inductiva / interruptor de proximidad (ecl@ss10.0.1-27-27-01-01 [AGZ376015])
El ancho del sensor
0 mm
La altura de sensor
0 mm
Longitud de sensor
66 mm
Sensor de diámetro
18 mm
Montaje mecánico condición para el sensor
No plana
Distancia de conmutación
8 mm
Adecuado para las funciones de seguridad
No
Tipo de función de interruptor de
Interruptor de contacto
Tipo de salida de conmutación
-De dos hilos
Tipo de conexión eléctrica
Cable
Número de salidas de semiconductor con la señalización de la función
Uno
Número de contacto energizado salidas con la señalización de la función
Cero
Número de protegidos salidas de semiconductor
Cero
Número de contacto protegido energizado salidas
Cero
Tipo de actuación
Blanco Metálico
Tipo de interfaz
Ninguno
Tipo de interfaz para la comunicación de seguridad
Ninguno
El tipo de construcción de vivienda
Cilindro tornillo de rosca
Recubrimiento de la vivienda
Otros
En cascada
No
Categoría según EN 954-1
B
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Max. la corriente de salida en la protegida de salida
0 mA
Tensión de alimentación
20 - 250 V
Clasificados de control de la tensión de alimentación Us AC 50HZ
20 - 250 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
20 - 250 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
0 - 0 V
Voltaje de tipo
CA
Frecuencia de conmutación
20 Hz
Con la función de monitoreo aguas abajo de los dispositivos de maniobra
No
Material de la carcasa
Metal
Compresión resistente
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
La resistencia a la interferencia de campos magnéticos

Aprobaciones

Normas De Producto
UL 508; CSA-C22.2 Nº 14; la norma iec60947-5-2; marcado CE
UL File No.
E166051
UL Categoría de Control No.
NRKH, NRKH7
Archivo CSA No.
Cinquenta mil quinientos trece
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Max. Clasificación De Voltaje
250 V AC
Grado de Protección
IEC: IP67, IP69K; UL/CSA Tipo: 4, 4x, 6, 6P, 12, 13

Dimensiones

① Superficie del Sensor

ETIM for 136043 Sensores (EC002714)

CaracterísticaAnchura del sensor (EF007094)
Valor0 mm
CaracterísticaAltura del sensor (EF007283)
Valor0 mm
CaracterísticaLongitud del sensor (EF007334)
Valor66 mm
CaracterísticaDiámetro del sensor (EF007111)
Valor18 mm
CaracterísticaCondición de instalación mecánica para el sensor (EF004041)
ValorNo plano
CaracterísticaDistancia de conmutación (EF003647)
Valor8 mm
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaEjecución de la función de conmutación (EF003963)
ValorContacto de disyuntor
CaracterísticaEjecución de la salida de conmutación (EF003962)
Valor2 cables
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorCable
CaracterísticaNúmero de salidas de semiconductor con función de señalización (EF003945)
Valor1
CaracterísticaNúmero de salidas relacionadas con el contacto con función de señalización (EF003946)
Valor0
CaracterísticaNúmero de salidas de semiconductor seguras (EF003951)
Valor0
CaracterísticaNúmero de salidas de contacto seguras (EF003952)
Valor0
CaracterísticaTipo de actuación (EF006949)
ValorObjetivo metálico
CaracterísticaTipo de interfaz (EF006977)
ValorNinguno
CaracterísticaEjecución de interfaz para comunicación relacionada con la seguridad (EF003956)
ValorNinguno
CaracterísticaForma de construcción de la carcasa (EF004008)
ValorCilindro, rosca de tornillo
CaracterísticaRevestimiento de la carcasa (EF001601)
ValorOtros
CaracterísticaEn cascada (EF000507)
ValorNo
CaracterísticaSIL según IEC 61508 (EF009889)
ValorNinguno
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaCorriente de salida máxima en la salida segura (EF004035)
Valor0 mA
CaracterísticaTensión de alimentación (EF004127)
Valor20 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor20 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor20 V
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor0 V
CaracterísticaTipo de tensión (EF000187)
ValorCA
CaracterísticaFrecuencia de conmutación (EF003587)
Valor20 Hz
CaracterísticaCon función de supervisión de dispositivos de aguas abajo (EF004052)
ValorNo
CaracterísticaMaterial de carcasa (EF001596)
ValorMetal
CaracterísticaResistente a la presión (EF007106)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor4X, 6, 13
