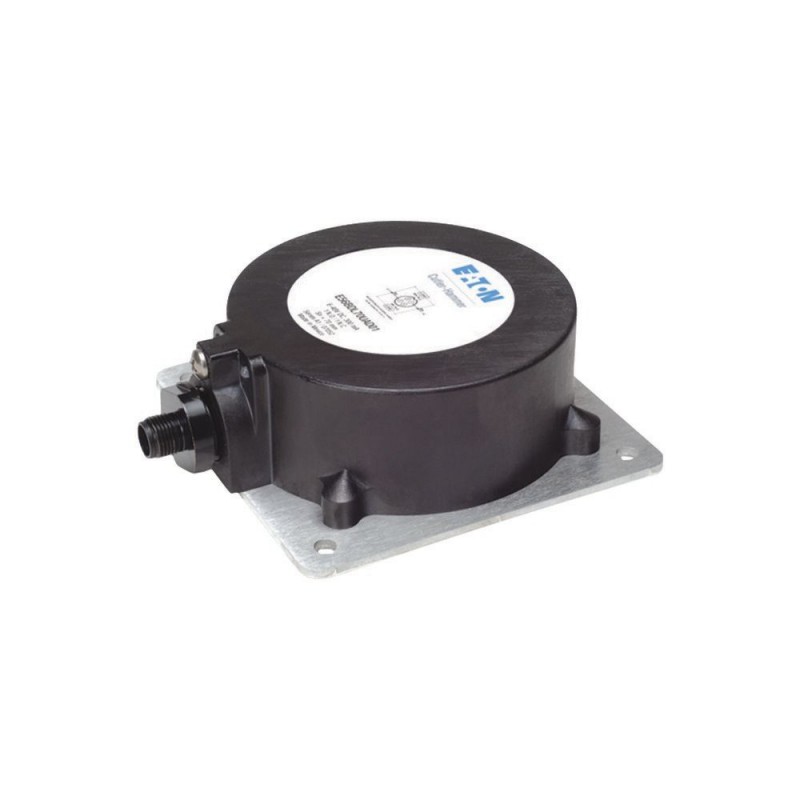

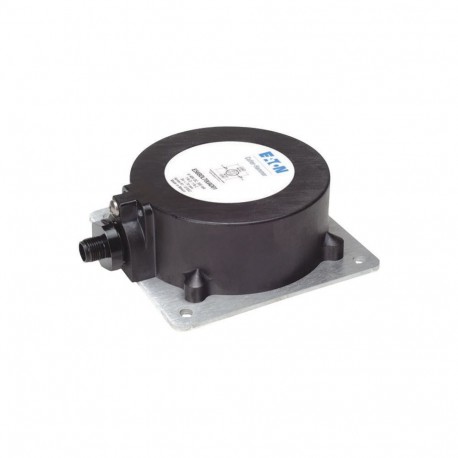

E56BDL70UAD01 136236 Y7-136236 EATON ELECTRIC Detector de proximidad Inductivo 1 NO + 1 NC Sn 70 mm 4 L 6-48.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

E56BDL70UAD01 136236 Y7-136236 EATON ELECTRIC Detector de proximidad Inductivo 1 NO + 1 NC Sn 70 mm 4 L 6-48..

E56BDL70UAD01

136236

Y7-136236

EATON-MOELLER

Detector de proximidad, Inductivo, 1 NO + 1 NC, Sn=70 mm, 4 L, 6-48 V DC,

Eaton Moeller® series E56 Proximity switch, inductive, 1N/O+1N/C, Sn=70mm, 4L, 6-48VDC, NPN, PNP, cubic 110mm, M12

Sensor de proximidad, Sensores inductivos, Gama de productos: E56 Pancake Series, Conexión: 4 hilos, Diseño (dimensiones exteriores): 109 x 110 x 41 mm, Tensión nominal de funcionamiento: Ue= 10 – 42 V DC, Distancia nominal de conmutación: Sn= 70 mm, Tipo de montaje: No enrasado, Tipo de conmutación: NPN, PNP, Conexión enchufable M12 x 1, Contactos N/C = Normalmente cerrados: 1 NC, Contactos N/O = Normalmente abiertos: 1 N/O, Material: Material aislante, Grado de protección: IP67, Normas: IEC/EN 60947-5-2

Más detalles


Sensores > Interruptor inductivo de proximidad

Sensores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $393.73
Precio unitario: $393.73
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton E56 pancake inductive proximity sensor
Catalog Number
136236
EAN
4015081330294
Product Length/Depth
133.35 mm
Product Height
101.6 mm
Product Width
139.7 mm
Product Weight
0.73 kg
Certifications
UL
UL 508
IEC/EN 60947-5-2
Certified by UL for use in Canada
CE
CSA File No.: UL report applies to both US and Canada
UL Category Control No.: NRKH, NRKH7
CSA-C22.2 No. 14
UL File No.: E166051
Model Code
E56BDL70UAD01

Product specifications

Type
Inductive sensor
Electric connection type
Plug-in connection
Enclosure material finishing
Other
Surface finishing
PPS
Actuation type
Metallic Target
Enclosure material
Plastic
Enclosure type
Cuboid
Category (EN 954-1)
B
Explosion safety category for dust
None
Explosion safety category for gas
None
Safety performance level (EN ISO 13849-1)
None
SIL (IEC 61508)
None
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Diameter sensor
0 mm
Number of contact energized outputs with signalling function
0
Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
1
Number of outputs (protected contact energized)
0
Number of outputs (protected semiconductor)
0
Number of outputs (semiconductor with signaling function)
1
Operational current (Ib) in the switched state at 24 V DC
25 A
Output current at protected output - max
0 mA
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Functions
Short-circuit protection
Protection against polarity reversal
Voltage type
DC
Mounting method
Non-flush mounting
Material
Insulated material
Connection type
Plug-in connection M12 x 1
4-wire
Installation type
Not flat
Degree of protection
IP67
NEMA 4X, 6, 13
Interface type
None
LED indicator
Status indication of Operating voltage: Green LED
Status indication of Switching state: Red LED
Switch function type
Anticoincidence
Load current
1 - 300 mA (Ie)
Residual current
0.15 mA (through the load in the blocked state at 230 V AC and 24 V DC)
Switching frequency
20 Hz
Voltage rating - max
48 V
Width sensor
110 mm
Product category
E56 Pancake Series
Switching output type
NPN
Temperature drift of sn
10 %
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at DC - max
48 V
Rated control supply voltage (Us) at DC - min
6 V
Rated switching distance (Sn) - max
70 mm
Repeatability
2 %
Sensor height
41 mm
Sensor length
110 mm
Supply voltage - max
48 V
Supply voltage - min
6 V
Switching hysteresis of Sn
15 %
Voltage drop (Ud)
2.5 V

ETIM for 136236 Sensores (EC002714)
Característica Valor
Anchura del sensor (EF007094) 110 mm
Altura del sensor (EF007283) 41 mm
Longitud del sensor (EF007334) 110 mm
Diámetro del sensor (EF007111) 0 mm
Condición de instalación mecánica para el sensor (EF004041) No plano
Distancia de conmutación (EF003647) 70 mm
Apto para funciones de seguridad (EF001597) No
Ejecución de la función de conmutación (EF003963) Antivalente
Ejecución de la salida de conmutación (EF003962) NPN
Ejecución de la conexión eléctrica (EF003961) Conexión enchufable
Número de salidas de semiconductor con función de señalización (EF003945) 1
Número de salidas relacionadas con el contacto con función de señalización (EF003946) 0
Número de salidas de semiconductor seguras (EF003951) 0
Número de salidas de contacto seguras (EF003952) 0
Tipo de actuación (EF006949) Objetivo metálico
Tipo de interfaz (EF006977) Ninguno
Ejecución de interfaz para comunicación relacionada con la seguridad (EF003956) Ninguno
Forma de construcción de la carcasa (EF004008) Cuboide
Revestimiento de la carcasa (EF001601) Otros
En cascada (EF000507) No
SIL según IEC 61508 (EF009889) Ninguno
Nivel de rendimiento según EN ISO 13849-1 (EF007399) Ninguno
Corriente de salida máxima en la salida segura (EF004035) 0 mA
Tensión de alimentación (EF004127) 6 V
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 0 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 0 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 6 V
Tipo de tensión (EF000187) CC
Frecuencia de conmutación (EF003587) 20 Hz
Con función de supervisión de dispositivos de aguas abajo (EF004052) No
Material de carcasa (EF001596) Plástico
Resistente a la presión (EF007106) No
Categoría de protección contra explosiones para gas (EF003997) Ninguno
Categoría de protección contra explosiones para polvo (EF003998) Ninguno
Grado de protección (NEMA) (EF011959) 4X, 6, 13

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
E56BDL70UAD01 Y7-136236 136236 ES_136234.pdf 922 Kbytes E56BDL70UAD01 Y7-136236 136236 ES_136234.pdf
