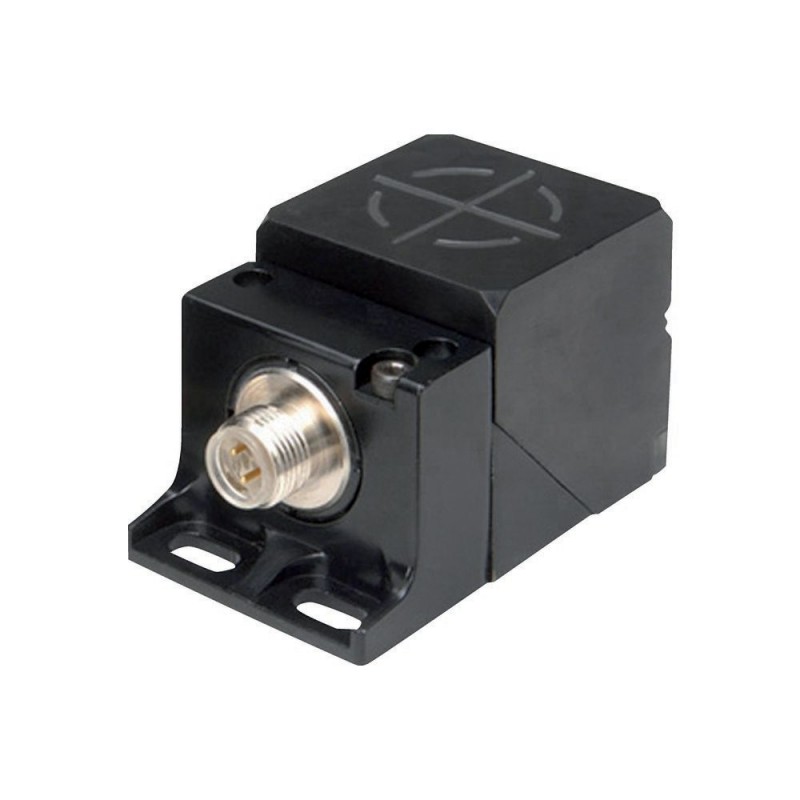

Interruptor de proximidad inductiva, 1N/O+1N/C, Sn=40mm, 4L, 10-48VDC, NPN, PNP, quad.40, material aislante
Interruptor de proximidad, Sensores Inductivos, gama de Producto: E52 Cubo de la Serie, Descripción: Vivienda adaptador de Conexión: 4-hilos, Diseño (dimensiones exteriores): 40 x 40 x 40 mm, voltaje de operación Nominal: Ue= 10 – 48 V CC distancia de conmutación Nominal: Sn= 40 mm, Tipo de montaje: No-color, tipo de cambio: NPN, PNP, conexión enchufable M12 x 1, Contactos N/C = Normalmente cerrado: 1 NC, Contactos N/O = Normalmente abierto: 1 N/S Material: Zinc/Aislados de material, Grado de Protección: IP67, Normas: IEC/EN 60947-5-2
Programa de entrega
La función básica de
Los Sensores Inductivos
Gama de productos
E52 Cubo De La Serie
Descripción
Vivienda adaptador
Diseño (dimensiones exteriores)
40 x 40 x 40 mm
Tensión nominal [Ue]
10 – 48 V DC
Nominal distancia de conmutación [Sn]
40 mm
Tipo de montaje
No enjuagar
Tipo de conmutación
NPN
PNP
Para la conexión de:
Plug-in de conexión M12 x 1
N/C = Normalmente cerrado
1 NC
N/S = Normalmente abierto
1 N/S
Material
Zinc/material Aislado
Datos técnicos
Temperatura ambiente
-40 - +70
Mecánica de resistencia a los golpes
Treinta
Duración de la descarga, 11 ms g
Distancia de conmutación nominalNominal distancia de conmutación [Sn]
40 mm
Precisión de repetición de Sn
2 %
Deriva de la temperatura de Sn
10 %
Histéresis de conmutación de Sn
15 %
Tensión nominal [Ue]
10 – 48 V DC
Corriente de carga máxima [Ie]
< 300 mA
Corriente de operación en el estado de conmutación de 24 V DC [Ib]
25 mA
La caída de tensión en la Ie[Ud]
2.5 V
Frecuencia De Conmutación
100 Hz
Corriente Residual a través de la carga en el estado bloqueado a 230 V AC 24 V DC [Ir]
0.15 mA
Indicación del estado de conmutación
LED rojo
Voltaje de operación de la pantalla
LED verde
Funciones de protección
Corto-circuito del dispositivo de protección
Protección contra inversión de polaridad
Protección contra rotura de cable
ContactosN/C = Normalmente cerrado
1 NC
ContactosN/S = Normalmente abierto
1 N/S
EstiloDiseño (dimensiones exteriores)
40 x 40 x 40 mm
Para la conexión de:
Plug-in de conexión M12 x 1
Material
Zinc/material Aislado
El acabado de la superficie
Aleación de Zinc
La verificación del diseño según la norma IEC/EN 61439
Temperatura ambiente de operación min.
-40 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
Datos técnicos ETIM 7.0
Sensores (EG000026) / contacto Inductivo (EC002714)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Binario de la tecnología de sensores, de seguridad relacionados con la tecnología de sensor / interruptor de Proximidad Inductiva / interruptor de proximidad (
[email protected] [AGZ376015])
El ancho del sensor
40 mm
La altura de sensor
40 mm
Montaje mecánico condición para el sensor
No plana
Distancia de conmutación
40 mm
Adecuado para las funciones de seguridad
No
Tipo de función de interruptor de
Anticoincidence
Tipo de salida de conmutación
Otros
Tipo de conexión eléctrica
Conector M12
Número de salidas de semiconductor con la señalización de la función
Uno
Número de contacto energizado salidas con la señalización de la función
Cero
Número de protegidos salidas de semiconductor
Cero
Número de contacto protegido energizado salidas
Cero
Tipo de actuación
Blanco Metálico
Tipo de interfaz para la comunicación de seguridad
Ninguno
El tipo de construcción de vivienda
Cuboide
Recubrimiento de la vivienda
Otros
Categoría según EN 954-1
B
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Max. la corriente de salida en la protegida de salida
0 mA
Tensión de alimentación
6 - 48 V
Clasificados de control de la tensión de alimentación Us AC 50HZ
0 - 0 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
0 - 0 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
6 - 48 V
Frecuencia de conmutación
100 Hz
Con la función de monitoreo aguas abajo de los dispositivos de maniobra
No
Material de la carcasa
De plástico
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
La resistencia a la interferencia de campos magnéticos
Aprobaciones
Normas De Producto
UL 508; CSA-C22.2 Nº 14; la norma iec60947-5-2; marcado CE
UL Categoría de Control No.
NRKH, NRKH7
Archivo CSA No.
UL informe se aplica tanto a Canadá como a NOSOTROS
América Del Norte Certificación
En la lista UL, certificado por UL para uso en Canadá
Max. Clasificación De Voltaje
48 V DC
Grado de Protección
IEC: IP68; UL Tipo 4, 4X, 6, 6P, 12, 13
