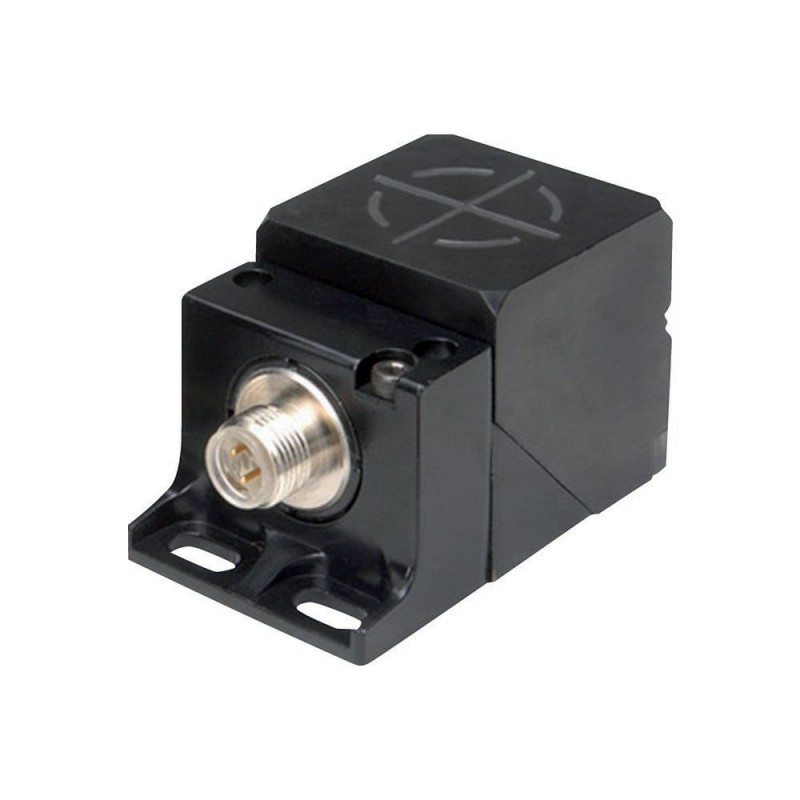

E52Q-DL35UAD01 135810 Y7-135810 EATON ELECTRIC Detector de proximidad Inductivo 1 NO + 1 NC Sn 35 mm 4 L 10-.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

E52Q-DL35UAD01 135810 Y7-135810 EATON ELECTRIC Detector de proximidad Inductivo 1 NO + 1 NC Sn 35 mm 4 L 10-..

E52Q-DL35UAD01

135810

Y7-135810

EATON-MOELLER

Detector de proximidad; Inductivo; 1 NO + 1 NC; Sn=35 mm; 4 L; 10-48 V DC; NPN; PNP; 40x40x40; Material aislante

Detector de proximidad. Inductivo. 1 NO + 1 NC. Sn=35 mm. 4 L. 10-48 V

Eaton Moeller® series E52 Proximity switch, inductive, 1N/O+1N/C, Sn=35mm, 4L, 10-48VDC, NPN, PNP, quad.40, insulated material

Sensor de proximidad, Sensores inductivos, Gama de productos: E52 Cube Series, Descripción: Adaptador de carcasa, Conexión: 4 hilos, Diseño (dimensiones exteriores): 40 x 40 x 40 mm, Tensión nominal de funcionamiento: Ue= 10 – 48 V DC, Distancia nominal de conmutación: Sn= 35 mm, Tipo de montaje: No empotrado, Tipo de conmutación: NPN, PNP, Conexión enchufable M12 x 1, Contactos N/C = Normalmente cerrado: 1 NC, Contactos N/O = Normalmente abiertos: 1 N/A, Material: Zinc/Material aislante, Grado de protección: IP67, Normas: IEC/EN 60947-5-2

Más detalles


Sensores > Interruptor inductivo de proximidad

Sensores

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $206.65
Precio unitario: $206.65

Cantidad Precio
1+$206.65
2+$179.86
3+$168.94
4+$164.53
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

Más Información



Especificaciones generales

Product Name
Eaton E52 inductive proximity sensor
Catalog Number
135810
EAN
4015081326037
Product Length/Depth
41.28 mm
Product Height
79.38 mm
Product Width
44.45 mm
Product Weight
0.27 kg
Certifications
UL
UL Category Control No.: NRKH, NRKH7
CE
Certified by UL for use in Canada
IEC/EN 60947-5-2
CSA File No.: UL report applies to both US and Canada
CSA-C22.2 No. 14
UL 508
UL File No.: E166051
Catalog Notes
Housing adapter
Model Code
E52Q-DL35UAD01

Product specifications

Type
Inductive sensor
Electric connection type
Connector M12
Enclosure material finishing
Other
Surface finishing
Zinc alloy
Actuation type
Metallic Target
Enclosure material
Plastic
Enclosure type
Cuboid
Category (EN 954-1)
B
Explosion safety category for dust
None
Explosion safety category for gas
None
Safety performance level (EN ISO 13849-1)
None
SIL (IEC 61508)
None
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-40 °C
Diameter sensor
0 mm
Number of contact energized outputs with signalling function
0
Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
1
Number of outputs (protected contact energized)
0
Number of outputs (protected semiconductor)
0
Number of outputs (semiconductor with signaling function)
1
Operational current (Ib) in the switched state at 24 V DC
25 A
Output current at protected output - max
0 mA
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Functions
Protection against polarity reversal
Protection against wire breakage
Short-circuit protection
Voltage type
DC
Mounting method
Non-flush mounting
Material
Zinc (Insulated)
Connection type
4-wire
Plug-in connection M12 x 1
Installation type
Not flat
Degree of protection
IP67
NEMA 4X, 6, 13
Interface type
None
LED indicator
Status indication of Switching state: Red LED
Status indication of Operating voltage: Green LED
Switch function type
Anticoincidence
Load current
Max. 300 mA (Ie)
Residual current
0.15 mA (through the load in the blocked state at 230 V AC and 24 V DC)
Shock resistance
30 g, Mechanical, Shock duration 11 ms
Switching frequency
100 Hz
Voltage rating - max
48 V
Width sensor
40 mm
Product category
E52 Cube Series
Switching output type
PNP
Temperature drift of sn
10 %
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at DC - max
48 V
Rated control supply voltage (Us) at DC - min
6 V
Rated switching distance (Sn) - max
35 mm
Repeatability
2 %
Sensor height
40 mm
Sensor length
40 mm
Supply voltage - max
48 V
Supply voltage - min
6 V
Switching hysteresis of Sn
15 %
Voltage drop (Ud)
2.5 V

ETIM for 135810 Sensores (EC002714)
Característica Valor
Anchura del sensor (EF007094) 40 mm
Altura del sensor (EF007283) 40 mm
Longitud del sensor (EF007334) 40 mm
Diámetro del sensor (EF007111) 0 mm
Condición de instalación mecánica para el sensor (EF004041) No plano
Distancia de conmutación (EF003647) 35 mm
Apto para funciones de seguridad (EF001597) No
Ejecución de la función de conmutación (EF003963) Antivalente
Ejecución de la salida de conmutación (EF003962) PNP
Ejecución de la conexión eléctrica (EF003961) Conector M12
Número de salidas de semiconductor con función de señalización (EF003945) 1
Número de salidas relacionadas con el contacto con función de señalización (EF003946) 0
Número de salidas de semiconductor seguras (EF003951) 0
Número de salidas de contacto seguras (EF003952) 0
Tipo de actuación (EF006949) Objetivo metálico
Tipo de interfaz (EF006977) Ninguno
Ejecución de interfaz para comunicación relacionada con la seguridad (EF003956) Ninguno
Forma de construcción de la carcasa (EF004008) Cuboide
Revestimiento de la carcasa (EF001601) Otros
En cascada (EF000507) No
SIL según IEC 61508 (EF009889) Ninguno
Nivel de rendimiento según EN ISO 13849-1 (EF007399) Ninguno
Corriente de salida máxima en la salida segura (EF004035) 0 mA
Tensión de alimentación (EF004127) 6 V
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 0 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 0 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 6 V
Tipo de tensión (EF000187) CC
Frecuencia de conmutación (EF003587) 100 Hz
Con función de supervisión de dispositivos de aguas abajo (EF004052) No
Material de carcasa (EF001596) Plástico
Resistente a la presión (EF007106) No
Categoría de protección contra explosiones para gas (EF003997) Ninguno
Categoría de protección contra explosiones para polvo (EF003998) Ninguno
Grado de protección (NEMA) (EF011959) 4X, 6, 13

Datasheet - PDF
