EATON - MOELLER seriesSensores E52Q-DL30UAD01 135809 Y7-135809 EATON ELECTRIC Detector de proximidad Inductivo 1 NO + 1 NC Sn 30 mm 4 L 10-..

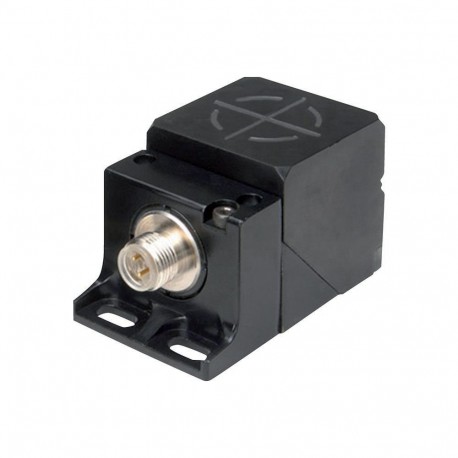

EATON - MOELLER series E52Q-DL30UAD01 135809 Y7-135809 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

E52Q-DL30UAD01 135809 Y7-135809 EATON ELECTRIC Detector de proximidad Inductivo 1 NO + 1 NC Sn 30 mm 4 L 10-..

Referencia: E52Q-DL30UAD01

Código: 135809

Número de catálogo: Y7-135809

Fabricante: EATON - MOELLER series

Descripción:

Detector de proximidad, Inductivo, 1 NO + 1 NC, Sn=30 mm, 4 L, 10-48 V
Eaton Moeller® series E52 Proximity switch, inductive, 1N/O+1N/C, Sn=30mm, 4L, 10-48VDC, NPN, PNP, quad.40, insulated material
Sensor de proximidad, Sensores inductivos, Gama de productos: E52 Cube Series, Descripción: Adaptador de carcasa, Conexión: 4 hilos, Diseño (dimensiones exteriores): 40 x 40 x 40 mm, Tensión nominal de funcionamiento: Ue= 10 – 48 V DC, Distancia nominal de conmutación: Sn= 30 mm, Tipo de montaje: No empotrado, Tipo de conmutación: NPN, PNP, Conexión enchufable M12 x 1, Contactos N/C = Normalmente cerrado: 1 NC, Contactos N/O = Normalmente abiertos: 1 N/A, Material: Zinc/Material aislante, Grado de protección: IP67, Normas: IEC/EN 60947-5-2

Categorías:

  • Sensores > Interruptor inductivo de proximidad
  • EATON - MOELLER series > Sensores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 147,75 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Especificaciones generales

Product Name
Eaton E52 inductive proximity sensor
Catalog Number
135809
EAN
4015081326020
Product Length/Depth
41.28 mm
Product Height
79.38 mm
Product Width
44.45 mm
Product Weight
0.27 kg
Certifications
UL Category Control No.: NRKH, NRKH7
CSA File No.: UL report applies to both US and Canada
Certified by UL for use in Canada
IEC/EN 60947-5-2
CE
UL File No.: E166051
CSA-C22.2 No. 14
UL 508
UL
Catalog Notes
Housing adapter
Model Code
E52Q-DL30UAD01

Product specifications

Type
Inductive sensor
Electric connection type
Plug-in connection
Enclosure material finishing
Other
Surface finishing
Zinc alloy
Actuation type
Metallic Target
Enclosure material
Plastic
Enclosure type
Cuboid
Category (EN 954-1)
B
Explosion safety category for dust
None
Explosion safety category for gas
None
Safety performance level (EN ISO 13849-1)
None
SIL (IEC 61508)
None
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-40 °C
Diameter sensor
0 mm
Number of contact energized outputs with signalling function
0
Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
1
Number of outputs (protected contact energized)
0
Number of outputs (protected semiconductor)
0
Number of outputs (semiconductor with signaling function)
1
Operational current (Ib) in the switched state at 24 V DC
25 A
Output current at protected output - max
0 mA
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Functions
Protection against polarity reversal
Protection against wire breakage
Short-circuit protection
Voltage type
DC
Mounting method
Non-flush mounting
Material
Zinc (Insulated)
Connection type
Plug-in connection M12 x 1
4-wire
Installation type
Not flat
Degree of protection
IP67
NEMA 4X, 6, 13
Interface type
None
LED indicator
Status indication of Operating voltage: Green LED
Status indication of Switching state: Red LED
Switch function type
Anticoincidence
Load current
Max. 300 mA (Ie)
Residual current
0.15 mA (through the load in the blocked state at 230 V AC and 24 V DC)
Shock resistance
30 g, Mechanical, Shock duration 11 ms
Switching frequency
100 Hz
Voltage rating - max
48 V
Width sensor
40 mm
Product category
E52 Cube Series
Switching output type
NPN
Temperature drift of sn
10 %
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at DC - max
48 V
Rated control supply voltage (Us) at DC - min
6 V
Rated switching distance (Sn) - max
30 mm
Repeatability
2 %
Sensor height
40 mm
Sensor length
40 mm
Supply voltage - max
48 V
Supply voltage - min
6 V
Switching hysteresis of Sn
15 %
Voltage drop (Ud)
2.5 V

ETIM for 135809 Sensores (EC002714)

CaracterísticaAnchura del sensor (EF007094)
Valor40 mm
CaracterísticaAltura del sensor (EF007283)
Valor40 mm
CaracterísticaLongitud del sensor (EF007334)
Valor40 mm
CaracterísticaDiámetro del sensor (EF007111)
Valor0 mm
CaracterísticaCondición de instalación mecánica para el sensor (EF004041)
ValorNo plano
CaracterísticaDistancia de conmutación (EF003647)
Valor30 mm
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaEjecución de la función de conmutación (EF003963)
ValorAntivalente
CaracterísticaEjecución de la salida de conmutación (EF003962)
ValorNPN
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión enchufable
CaracterísticaNúmero de salidas de semiconductor con función de señalización (EF003945)
Valor1
CaracterísticaNúmero de salidas relacionadas con el contacto con función de señalización (EF003946)
Valor0
CaracterísticaNúmero de salidas de semiconductor seguras (EF003951)
Valor0
CaracterísticaNúmero de salidas de contacto seguras (EF003952)
Valor0
CaracterísticaTipo de actuación (EF006949)
ValorObjetivo metálico
CaracterísticaTipo de interfaz (EF006977)
ValorNinguno
CaracterísticaEjecución de interfaz para comunicación relacionada con la seguridad (EF003956)
ValorNinguno
CaracterísticaForma de construcción de la carcasa (EF004008)
ValorCuboide
CaracterísticaRevestimiento de la carcasa (EF001601)
ValorOtros
CaracterísticaEn cascada (EF000507)
ValorNo
CaracterísticaSIL según IEC 61508 (EF009889)
ValorNinguno
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaCorriente de salida máxima en la salida segura (EF004035)
Valor0 mA
CaracterísticaTensión de alimentación (EF004127)
Valor6 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor6 V
CaracterísticaTipo de tensión (EF000187)
ValorCC
CaracterísticaFrecuencia de conmutación (EF003587)
Valor100 Hz
CaracterísticaCon función de supervisión de dispositivos de aguas abajo (EF004052)
ValorNo
CaracterísticaMaterial de carcasa (EF001596)
ValorPlástico
CaracterísticaResistente a la presión (EF007106)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor4X, 6, 13
