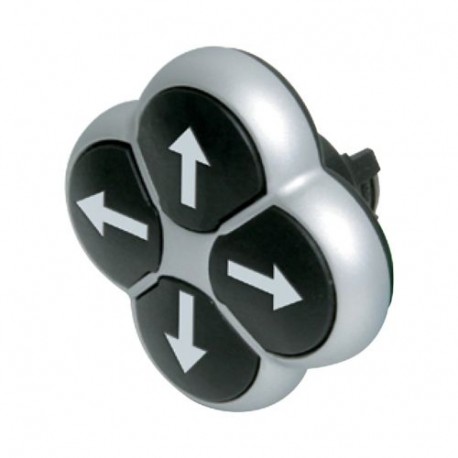

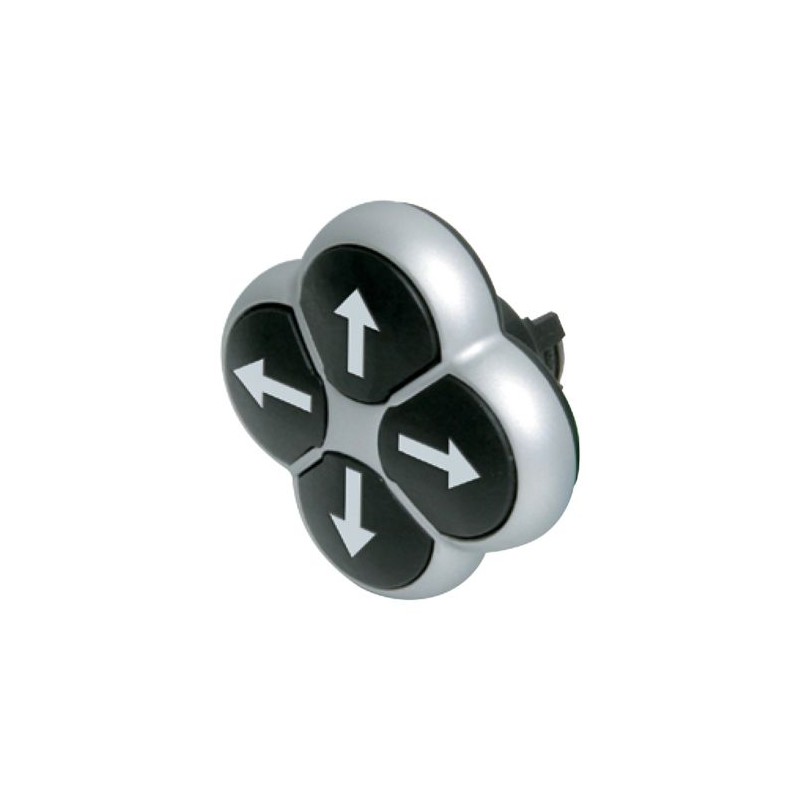

M22-DI4-S-X7 286338 Y7-286338 EATON ELECTRIC Pulsador 4 posiciones 22 mm Retorno Pulsadores opuestos bloquea.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22-DI4-S-X7 286338 Y7-286338 EATON ELECTRIC Pulsador 4 posiciones 22 mm Retorno Pulsadores opuestos bloquea..

M22-DI4-S-X7

286338

Y7-286338

EATON-MOELLER

5

Pulsador 4 posiciones, 22 mm, Retorno, Pulsadores opuestos bloqueados

Eaton Moeller® series M22 Position pushbutton, RMQ-Titan, Actuators non-flush, momentary, 4-fold, opposing pushbuttons mechanically interlocked, Bezel: titanium, arrow up

Pulsador de posición, Gama de productos: RMQ-Titan, Unidad única, Diseño: Actuadores no enrasados, momentáneos, Descripción: 4 pulsadores opuestos enclavados mecánicamente, Nombre: 4 flechas blancas; botones negros, Grado de protección: IP66, Bisel: titanio, Conexión a SmartWire-DT: sí, con conexiones SWD-RMQ, Dimensiones frontales: 55 x 55, Normas: IEC/EN 60947, VDE 0660

Más detalles


Componentes industriales de baja tensión > Elemento frontal para pulsador

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $270.61
Precio unitario: $54.12
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Pulsador de 4 vías M22 de la serie Moeller® de Eaton
N.º de catálogo
286338
EAN
4015082863388
Longitud/profundidad de producto
55 mm
Altura del producto
32 mm
Anchura del producto
55 mm
Peso del producto
0.022 kg
Conformidad(es)
Con marca CE
Certificación(es)
CSA Std. C22.2 No. 94-91
EN 60947-5
CSA Std. C22.2 No. 14-05
IEC 60947-5
UL 508
VDE
IEC/EN 60947
CSA
UL File No.: E29184
CSA Class No.: 3211-03
VDE 0660
CSA File No.: 012528
UL
UL Category Control No.: NKCR
CSA-C22.2 No. 14-05
IEC/EN 60947-5
CSA-C22.2 No. 94-91
CE
DNV
GL
LR
Notas del catálogo
4 veces
Código de modelo
M22-DI4-S-X7

Features & Functions

Color del anillo frontal
Cromo
Material del anillo frontal
Plástico
Diseño
Saliente
Clásico
Características
Etiquetado
Equipado con:
Anillo frontal
Funciones
Pulsadores opuestos, enclavados mecánicamente
Rotulación
4 flechas blancas

General

Grado de protección
NEMA 3R
NEMA 4X
IP66
NEMA 12
NEMA 13
Grado de protección (frontal)
IP66
NEMA 4X
Vida útil, mecánica
200 000 operaciones
Diámetro de apertura
22.5 mm
Frecuencia de maniobra
3600 Maniobras/hora
Categoría del producto
RMQ-Titan
Tamaño
Dimensiones frontales: 55 x 55 mm
Tipo
Pulsador

Ambient conditions, mechanical

Posición de montaje
Según se requiera
Resistencia a impactos
Mecánica, según IEC/EN 60068-2-27
30 g, mecánico, según IEC/EN 60068-2-27, choque sinusoidal 11 ms

Climatic environmental conditions

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
70 °C
Resistencia climática
Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30

Communication

Conexión a SmartWire-DT
Con conexiones SWD-RMQ
Sí

Actuator

Fuerza de accionamiento
5 N
Color de actuador
Negro
Función de accionador
Con retorno
Función con retorno

Contacts

Fuerza para maniobra positiva de apertura - mín.
0 N

Design verification

Disipación térmica del equipo, dependiente de la corriente Pvid
0 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
0 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Por favor pregunte
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
No se aplica.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 286338 Interruptores de baja tensión (EC000221)
Característica Valor
Color del botón (EF000190) Negro
Número de puestos de mando (EF001372) 4
Diseño de la lente (EF006253) Redondo
Diámetro del orificio (EF000079) 22.5 mm
Anchura de apertura (EF004565) 0 mm
Altura de la abertura (EF004778) 0 mm
Tipo de botón (EF001546) Plano
Apto para iluminación (EF001142) No
Con funda de protección (EF005500) No
Etiquetado (EF001537) Sí
Función de cambio de enclavamiento (EF007447) No
Táctil (EF001407) Sí
Con anillo central (EF006014) Sí
Material del anillo frontal (EF005972) Plástico
Anillo frontal de color (EF002429) Cromo
Grado de protección (IP), frontal (EF003118) IP66
Grado de protección NEMA, parte frontal (EF011961) 4X

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-DI4-S-X7 Y7-286338 286338 EN_289241.pdf 3 Mbytes M22-DI4-S-X7 Y7-286338 286338 EN_289241.pdf
