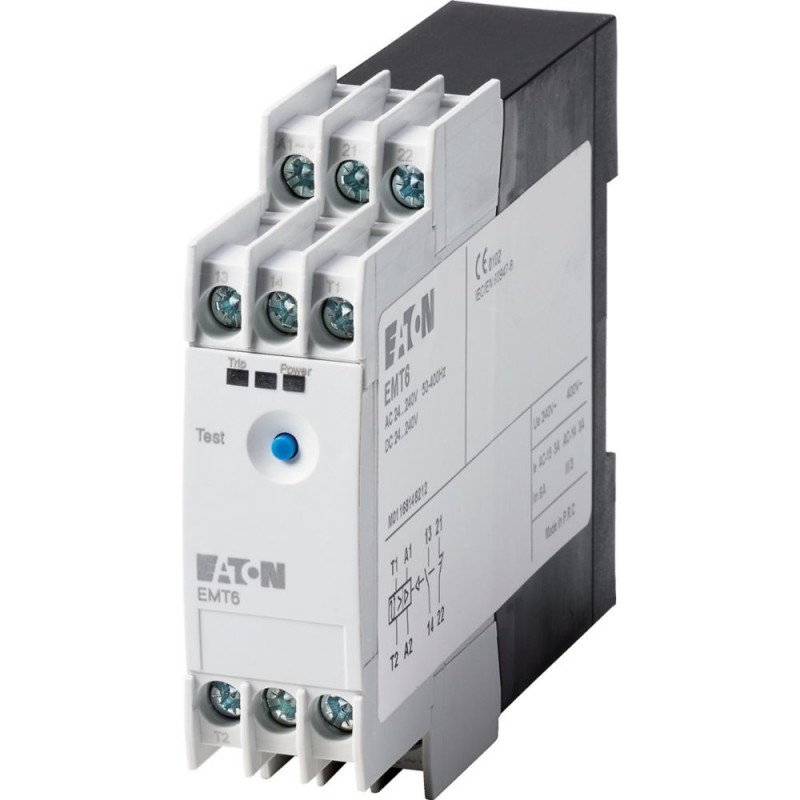

EMT6(230V) 066400 Y7-66400 EATON ELECTRIC Relé de sobrecarga Termistor 1 W 230 V 50/60 Hz Sin bloqueo de Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

EMT6(230V) 066400 Y7-66400 EATON ELECTRIC Relé de sobrecarga Termistor 1 W 230 V 50/60 Hz Sin bloqueo de

EMT6(230V)

066400

Y7-66400

EATON-MOELLER

Relé de sobrecarga Termistor, 1 W , 230 V 50/60 Hz, Sin bloqueo de

Eaton Moeller® series EMT6 Thermistor overload relay for machine protection, 230V50/60Hz, without lock

Relés de sobrecarga de termistor para la protección de la máquina, sistema de alimentación y pantalla LED de error, voltaje de control nominal 230V 50-60Hz, sin bloqueo de reconexión, ajuste a presión

Más detalles


Relés > Dispositivo de control de temperatura

Relés Térmicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $86.65
Precio unitario: $86.65
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series EMT6 Thermistor overload relay
Catalog Number
066400
EAN
4015080664000
Product Length/Depth
103 mm
Product Height
83 mm
Product Width
23 mm
Product Weight
0.153 kg
Certifications
CSA File No.: 12528
UL 508
IEC/EN 60947
CSA Class No.: 3211-03
UL Category Control No.: NKCR
CSA-C22.2 No. 14
IEC/EN 61000-4-3
UL
UL File No.: E29184
CE
IEC/EN 61000-4-2
EN 55011
IEC/EN 60947-8
VDE 0660
CSA
Model Code
EMT6(230V)

Características y Funciones

Electric connection type
Screw connection
Functions
Notifications of mains and faults via LED display
Test function via separate button
Temperature measuring range - min
0 °C
Temperature measuring range - max
0 °C

General

Degree of protection
IP20
Mounting position
As required
Overvoltage category
III
Pollution degree
3
Product category
EMT6 thermistor overload relay for machine protection
Protection
Finger and back-of-hand proof, Protection against direct contact when actuated from front (EN 50274)
Rated impulse withstand voltage (Uimp)
6000 V AC
4000 V AC
Safe isolation
250 V AC, Between the contacts, According to EN 61140
250 V AC, Between the contacts and power supply, According to EN 61140
Shock resistance
10 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 10 ms
Voltage type
AC

Condiciones climáticas ambientales

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C
Ambient operating temperature (enclosed) - min
25 °C
Ambient operating temperature (enclosed) - max
45 °C
Ambient storage temperature - min
45 °C
Ambient storage temperature - max
85 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Compatibilidad electromagnética

Air discharge
8 kV
Burst impulse
2 kV, Supply cable
According to IEC/EN 61000-4-4
1 kV, Signal cable
Contact discharge
6 kV
Electromagnetic fields
10 V/m at 80 - 1000 MHz (according to IEC EN 61000-4-3)
3 V/m at 1.4 - 2 GHz (according to IEC EN 61000-4-3)
1 V/m at 2.0 - 2.7 GHz (according to IEC EN 61000-4-3)
Immunity to line-conducted interference
10 V (according to IEC/EN 61000-4-6)
Radio interference class
Class B (EN 55011)
Surge rating
According to IEC/EN 61000-4-5, power pulses (Surge), EMC
2 kV, symmetrical, power pulses (Surge), EMC
4 kV, asymmetrical, power pulses (Surge), EMC

Secciones de conexión

Terminal capacity
20 - 14 AWG, solid or stranded
2 x (0.5 - 1.5) mm², solid
2 x (0.5 - 1.5) mm², flexible with ferrule
1 x (0.5 - 2.5) mm², solid
1 x (0.5 - 2.5) mm², flexible with ferrule
Screw size
M3.5, Terminal screw
Screwdriver size
2, Terminal screw, Pozidriv screwdriver
1 x 6 mm, Terminal screw, Standard screwdriver
Tightening torque
1.2 Nm, Screw terminals

Especificaciones eléctricas

Conventional thermal current ith of auxiliary contacts (1-pole, open)
6 A
Pick-up voltage
0.85 - 1.1 V x Uₑ
Power consumption
2 W at DC
3.5 VA at AC
Rated control supply voltage (Us) at AC, 50 Hz - min
230 V
Rated control supply voltage (Us) at AC, 50 Hz - max
230 V
Rated control supply voltage (Us) at AC, 60 Hz - min
230 V
Rated control supply voltage (Us) at AC, 60 Hz - max
230 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V
Rated insulation voltage (Ui)
400 V
Rated operational current (Ie)
3 A at AC-14, 380 V 400 V 415 V (NC)
1 A at AC-15, 380 V 400 V 415 V (NC)
3 A at AC-14, 300 V (NC)
3 A at AC-15, 220 V 230 V 240 V (NO)
1 A at AC-15, 300 V (NC)
3 A at AC-14, 380 V 400 V 415 V (NO)
1 A at AC-15, 380 V 400 V 415 V (NO)
3 A at AC-15, 220 V 230 V 240 V (NC)
3 A at AC-14, 400 V (NC)
3 A at AC-15, 220 V 230 V 240 V
3 A at AC-14, 300 V (NO)
1 A at AC-15, 300 V (NO)
Rated operational voltage (Ue) - max
230 V
Reset resistance
1600 Ω
Short-circuit protection rating
Max. 6 A gG/gL, Fuse, Contacts
Trip resistance
3600 Ω
Voltage rating - max
600 V

Contactos

Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
1

Verificación del diseño

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
1.5 W

ETIM for 066400 Relés (EC001446)
Característica Valor
Ejecución de la conexión eléctrica (EF003961) Conexión roscada
Con abrazaderas extraíbles (EF003340) No
Tipo de tensión de alimentación (EF002991) CA
Tensión de alimentación 50 Hz CA (EF007532) 230 V
Tensión de alimentación 60 Hz CA (EF007533) 230 V
Número de circuitos de medida (EF003425) 1
Almacenamiento de errores posible (EF003423) No
Reinicio externo posible (EF003426) No
Rango de medición de temperatura (EF009788) 0 °C
Rango de medición de resistencia (EF011955) 750 Ohm
Tipo de conexión del circuito auxiliar (EF006820) Conexión roscada
Número de contactos normalmente cerrados (EF008255) 1
Número de contactos normalmente abiertos (EF008256) 1
Número de contactos inversores (EF008257) 0
Tipo de tensión de funcionamiento (EF005294) CA
Voltaje de funcionamiento a 50 Hz CA (EF008206) 230 V
Voltaje de funcionamiento a 60 Hz CA (EF008207) 230 V
Corriente nominal de conmutación (EF006706) 6 A
Anchura (EF000008) 23 mm
Altura (EF000040) 83 mm
Profundidad (EF000049) 103 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
EMT6(230V) Y7-66400 066400 ES_066166.pdf 3 Mbytes EMT6(230V) Y7-66400 066400 ES_066166.pdf
