> EATON - MOELLER series>Arrancadores Rapid Link>RA-C1-AM-7 290214 Y7-290214 ELECTRIC Rapid Link 4.0 Entrada de cable plano Salida 7 polos
ANUNCIAR
Anterior producto Siguiente producto

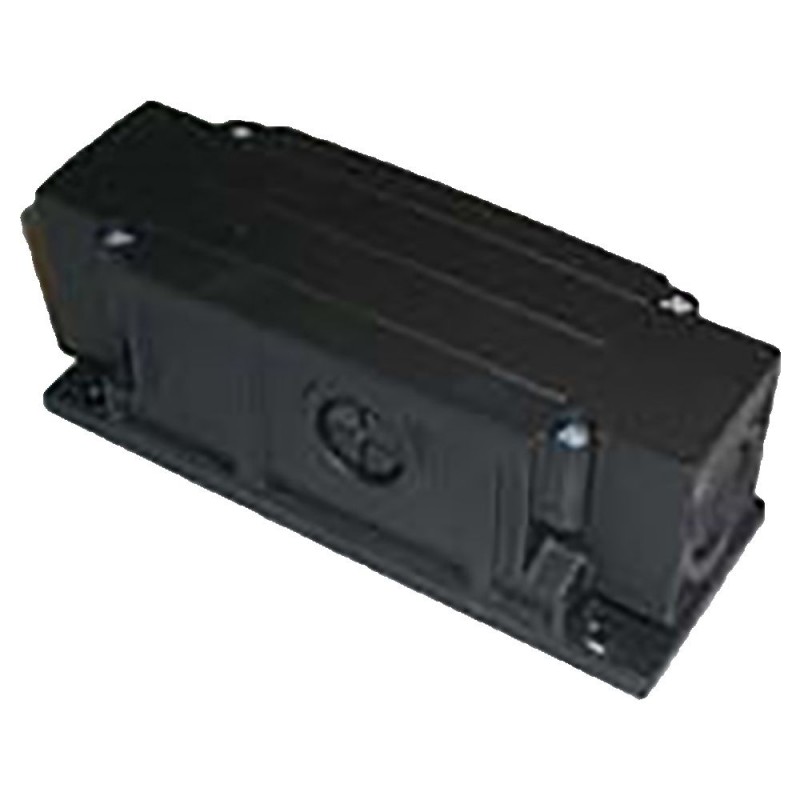

RA-C1-AM-7 290214 Y7-290214 EATON ELECTRIC Rapid Link 4.0 Entrada de cable plano Salida 7 polos Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

RA-C1-AM-7 290214 Y7-290214 EATON ELECTRIC Rapid Link 4.0 Entrada de cable plano Salida 7 polos

RA-C1-AM-7

290214

Y7-290214

EATON-MOELLER

Rapid Link 4.0, Entrada de cable plano, Salida, 7 polos

Cable plano de entrada, salida, 7p

Entrada o retiro de cable redondo a plano, para 400 V CA y 24 V CC, terminación de cable IDC

Más detalles


Componentes industriales de baja tensión > Accesorios para la tecnología de conmutación de baja tensión

Arrancadores Rapid Link

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $111.78
Precio unitario: $111.78
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series Rapid Link Accessory Flexible busbar feeder
Catalog Number
290214
EAN
4015082902148
Product Length/Depth
160 mm
Product Height
59.5 mm
Product Width
60.2 mm
Product Weight
0.3 kg
Certifications
EN 60998-2-2
IEC/EN 60529
Catalog Notes
Order cable gland V-M25 or V-M20 separately.
Model Code
RA-C1-AM-7

Features & Functions

Functions
For feeding the 400-V-AC/24-V-DC of the ribbon cable with a round cable

General

Accessory/spare part type
Connection technique
Degree of protection
IP65, according to IEC/EN 60529
Product category
Accessories

Ambient conditions, mechanical

Mounting position
As required

Climatic environmental conditions

Ambient operating temperature - min
-30 °C
Ambient operating temperature - max
50 °C
Ambient storage temperature - min
-40 °C
Ambient storage temperature - max
70 °C

Main circuit

Rated operational current (Ie)
20 A
Rated operational voltage (Ue) at DC - max
24 V
Rated operational voltage (Ue) at AC - max
500 V

Contacts

Contact type
Springloaded terminals 1.5 to 4 mm²

Design verification

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 290214 Interruptores de baja tensión (EC002498)
Característica Valor
Tipo de accesorio/repuesto (EF000215) Tecnología de conexión
Accesorio (EF013236) Sí
Recambio (EF013237) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
