Especificaciones generales
Nombre del producto

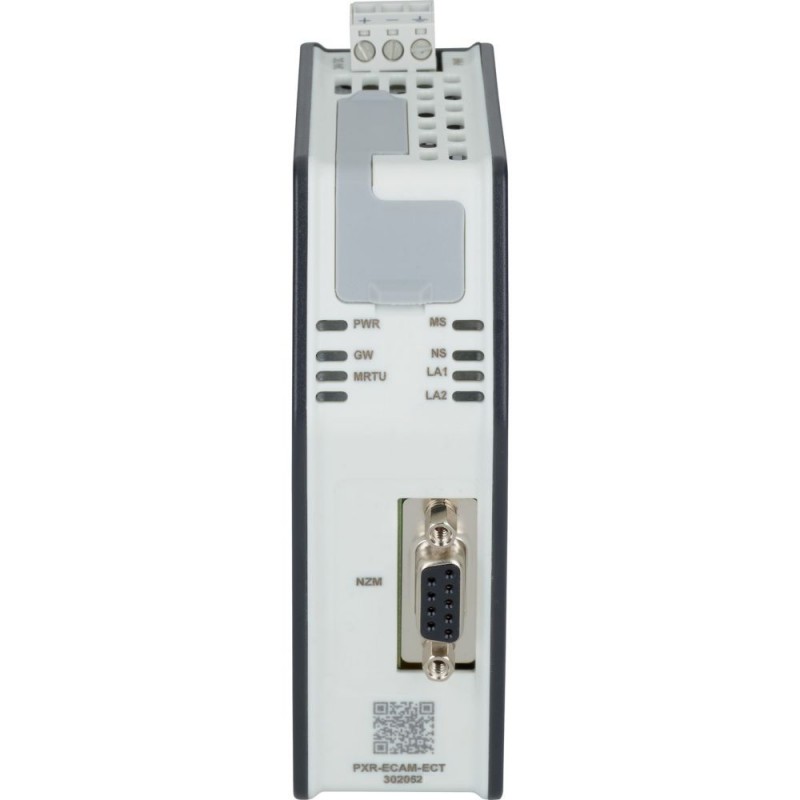

Accesorio electrónico NZM de la serie Eaton Moeller
Longitud/profundidad del producto
123 milímetros
Altura del producto
101 milímetros
Ancho del producto
35 milímetros
Peso del producto
0,155 kilogramos
Conformidades
Conforme a RoHS
Iec
Nombre comercial del producto
NZM
Tipo de producto
accesorios
Subtipo de producto
Accesorio electrónico
Comercializable a nivel mundial
Sí
tipo
Módulo de comunicaciones
Tipo de accesorio/pieza de repuesto
Función de comunicación y medición
Módulo de comunicaciones
accesorio
Características especiales
Para conexión de bus de campo a disyuntores NZM. El módulo está montado externamente cerca del interruptor. Para la conexión a EtherCAT.No se puede utilizar con el disparo electrónico PXR10 NZM-AX.
Marco
NZM... 2(3)(4)-MX(VX)(PX)(PMX)...
Utilizado con
NZM2(3)(4)(-4)-VX(MX)(PX)(PMX)
Datos técnicos - Eléctricos
fuente de alimentación
9 - 30 V CC
Datos técnicos - Comunicación
Tipo de bus de campo
RJ45 Ethernet cable Cat6
Tipo de interfaz (bus de campo)
EtherCAT
Tipo de participante
esclavo
Datos técnicos - Mecánicos
Tipo de conexión
Conexión precableada (comunicación, conexión NZM)
Con conexión de perno
Características especiales
Para conexión de bus de campo a disyuntores NZM. El módulo está montado externamente cerca del interruptor. Para la conexión a EtherCAT.No se puede utilizar con el disparo electrónico PXR10 NZM-AX.
Datos técnicos - Mecánicos - Terminales
Capacidad del terminal (cable trenzado)
0,5 mm² - 2,5 mm² (1x) en la conexión de alimentación (virola sin aislamiento según DIN46224 / 1)
0,5 mm² - 2,5 mm² (1x) en la conexión de alimentación (virola aislada según DIN46228 / 4)
0,5 mm² - 2,5 mm² (1x)
20 - 14 AWG (1x) en la conexión de suministro
Capacidad del terminal (cable sólido)
0,5 mm² - 2,5 mm² (1x)
Verificación del diseño según IEC/EN 61439 - datos técnicos
Temperatura ambiente de funcionamiento - min
-20 °C
Temperatura ambiente de funcionamiento - máx.
50 °C
Temperatura ambiente de almacenamiento - min
-40 °C
Temperatura ambiente de almacenamiento - máx.
85 °C
Verificación de diseño según IEC/EN 61439
10.2.2 Resistencia a la corrosión
Cumple con los requisitos del estándar del producto.
10.2.3.1 Verificación de la estabilidad térmica de los recintos
Cumple con los requisitos del estándar del producto.
10.2.3.2 Verificación de la resistencia de los materiales aislantes al calor normal
Cumple con los requisitos del estándar del producto.
10.2.3.3 Resistir. de insulina. mat. al calor/fuego anormal por elección interna. Efectos
Cumple con los requisitos del estándar del producto.
10.2.4 Resistencia a la radiación ultra-violeta (UV)
Cumple con los requisitos del estándar del producto.
10.2.5 Elevación
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.2.6 Impacto mecánico
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.2.7 Inscripciones
Cumple con los requisitos del estándar del producto.
10.3 Grado de protección de los conjuntos
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.4 Distancias de distancias de distancias de distancias y crepías
Cumple con los requisitos del estándar del producto.
10.5 Protección contra descargas eléctricas
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.6 Incorporación de dispositivos y componentes de conmutación
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.7 Circuitos eléctricos internos y conexiones
Es responsabilidad del constructor del panel.
10.8 Conexiones para conductores externos
Es responsabilidad del constructor del panel.
10.9.2 Resistencia eléctrica de frecuencia de potencia
Es responsabilidad del constructor del panel.
10.9.3 Tensión de soporte de impulso
Es responsabilidad del constructor del panel.
10.9.4 Prueba de cerramientos hechos de material aislante
Es responsabilidad del constructor del panel.
10.10 Aumento de temperatura
El constructor de paneles es responsable del cálculo del aumento de temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Clasificación de cortocircuitos
Es responsabilidad del constructor del panel. Se deben observar las especificaciones para el aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del constructor del panel. Se deben observar las especificaciones para el aparamenta.
10.13 Función mecánica
El dispositivo cumple los requisitos, siempre que se observe la información del folleto de instrucciones (IL).
