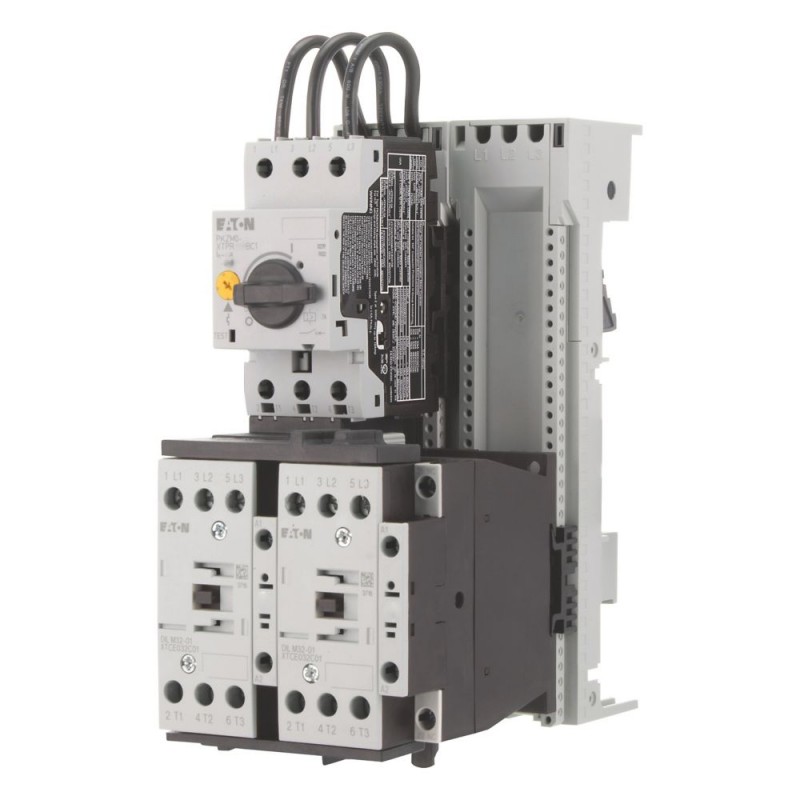

MSC-R-32-M32(24VDC)/BBA 103012 XTSR032B032CTDNL-A EATON ELECTRIC Arrancador de motor inversor 15 kW 400V AC-.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MSC-R-32-M32(24VDC)/BBA 103012 XTSR032B032CTDNL-A EATON ELECTRIC Arrancador de motor inversor 15 kW 400V AC-..

MSC-R-32-M32(24VDC)/BBA

103012

XTSR032B032CTDNL-A

EATON-MOELLER

Arrancador de motor inversor; 15 kW; 400V; AC-3; 50 kA ; 24 V DC; Con adaptador de embarrado

Arrancador de motor inversor 15 kW 400V AC-3 50 kA 24 V DC Con

Arrancador reversible, 380 V 400 V 415 V: 15 kW, Ir= 25 - 32 A, 24 V CC, Tensión CC

Arrancador reversible, Dispositivo básico: MSC, Notas: También apto para motores con clase de eficiencia IE3., Los dispositivos compatibles con IE3 se identifican por el logotipo en su embalaje., Potencias del motor Potencia del motor AC-3 380 V 400 V 415 V: P= 15 kW, Rango de ajuste de las liberaciones de sobrecarga: Ir= 25 - 32 A, Coordinación: Tipo de coordinación "1", Tipo de coordinación "2", Tensión de actuación: 24 V CC, Tensión CC, Normas: UL 508 (bajo pedido), CSA C 22.2 n.º 14 (bajo pedido)

Más detalles


Componentes industriales de baja tensión > Combinación de arrancador de motor/motor de arranque

Interruptores Protectores de Motor

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Arrancador inversor, 380 V 400 V 415 V: 15 kW, Ir= 25 - 32 A, 24 V DC, tensión DC
Arrancador inversor, dispositivo Básico: MSC, Notas: También es adecuado para motores con clase de eficiencia IE3., IE3-listo dispositivos se identifican por el logotipo en su embalaje., Clasificaciones del Motor potencia del Motor AC-3 380 V 400 V 415 V: P= 15 kW, gama de Ajuste de la sobrecarga de versiones: Ir= 25 - 32, de la Coordinación: Tipo de coordinación, "1", Tipo de coordinación "2", de Accionamiento tensión: 24 V DC, tensión DC, de Normas: UL 508 (bajo petición), CSA C 22.2 Nº 14 (bajo petición)

Programa de entrega

La función básica de
Arrancadores inversores (completedevices)
Dispositivo básico
MSC
0000SPC-571
Notas
También es adecuado para motores con clase de eficiencia IE3.
IE3-listo dispositivos se identifican por el logotipo en el embalaje.
Conexión SmartWire-DT
no
Clasificaciones del Motor
Potencia del Motor [P]AC-3380 V 400 V 415 V [P]
15 kW
Corriente de operación nominalAC-3380 V 400 V 415 V [Ie]
29.3 Un
Nominal de corriente de corto circuito 380 - 415 V [Iq]
50 kA
Rango de ajuste
Rango de ajuste de la sobrecarga de versiones[Ir]
25 - 32
Coordinación
Tipo de coordinación "1"
Tipo de coordinación "2"
Contacto secuencia
121S030
Accionamiento de tensión
24 V DC
El voltaje de DC
Protección del Motor, interruptores de circuito
PKZM0-32 Tipo de
Contactor
DILM32-01(...) Parte no.
DOL arranque cableado conjunto

Mecánica elemento de conexión eléctrica y de contacto eléctrico del módulo de
PKZM0-XM32DE + DILM32-XRL Tipo
Notas

El arrancador inversor (unidades completas) consta de un motor PKZM0 interruptor de protección y dos DILM contactores.

Estas combinaciones están montados en el bus de los adaptadores.

La conexión del circuito principal entre el motor interruptor de protección y el contactor está establecido con un contacto eléctrico del módulo.

Unidades completas con enclavamiento mecánico, motores de arranque de hasta 12 también Una función de enclavamiento eléctrico.

Más información Página
Datos técnicos PKZM0 ￫PKZM0
Accesorios PKZ ￫ 072896
Datos técnicos DILM ￫DILM
Accesorios DIL ￫ 281199

Datos técnicos

General
Normas

UL 508 (bajo petición)
CSA C 22.2 Nº 14 (bajo petición)
Altitud
Max. 2000 m
Temperatura ambiente
-25 - +55
Principal la realización de rutas de
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal [Ue]
230 - 415 V
Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz380 V 400 V [Ie]
Treinta y dos
Datos técnicos adicionales
Motor interruptor de protección PKZM0, PKE
PKZM0 de protección del motor, interruptores de circuito, ver de protección del motor, interruptores de circuito/PKZM0 grupo de productos
DILM contactores, ver contactor de grupo de productos
DILET relé de temporización, ETR, ver contactores electrónicos relés de temporización grupo de productos
El consumo de energía
DC operado [Sellado]
0,5 W
Clasificación de los datos para los tipos aprobados
Contactos auxiliaresServicio De PilotoAC operados
A600
Contactos auxiliaresServicio De PilotoCC operada
P300
Contactos auxiliaresDe Uso GeneralCA
600 V
Contactos auxiliaresDe Uso GeneralCA
15 Un
Contactos auxiliaresDe Uso GeneralDC
250 V
Contactos auxiliaresDe Uso GeneralDC
Uno

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
Treinta y dos
La disipación de calor por polo, dependiente de la corriente [Pvid]
7.5 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
22.5 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0,9 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Motor de arranque/Motor de arranque de la combinación (EC001037)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Carga de ruptura, motor breakout / el Motor de arrancador de la combinación de [email protected] [AJZ718013])
Tipo de arrancador de motor
Arrancador inversor
Con un corto circuito de liberación
Sí
Clasificados de control de la tensión de alimentación Us AC 50HZ
0 - 0 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
0 - 0 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
24 - 24 V
Voltaje tipo de accionamiento
DC
El funcionamiento nominal de alimentación en AC-3, 230 V, 3 fases
7.5 kW
El funcionamiento nominal de alimentación en AC-3 A 400 V
15 kW
La potencia nominal, 460 V, 60 Hz, 3 fases
0 kW
La potencia nominal, 575 V, 60 Hz, 3 fases
0 kW
Nominal de corriente de trabajo Ie
29.3 Un
El funcionamiento nominal de corriente en AC-3 A 400 V
Treinta y dos
La sobrecarga de liberación de la configuración actual
25 - 32
Nominal condicional de la corriente de corto-circuito, tipo 1, 480 Y/277 V
0 Un
Nominal condicional de la corriente de corto-circuito, tipo 1, 600 Y/347 V
0 Un
Nominal condicional de la corriente de corto-circuito, tipo 2, 230 V
50000 Un
Nominal condicional de la corriente de corto-circuito, tipo 2, 400 V
50000 Un
Número de contactos auxiliares como contacto normalmente abierto
Cero
Número de contactos auxiliares como contacto normalmente cerrado
Cero
La temperatura ambiente, el límite superior de funcionamiento
60 °C
Compensación de temperatura protección contra sobrecarga
Sí
La liberación de la clase
CLASE 10
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Tipo de conexión eléctrica para auxiliar y de control de circuito de corriente
Tornillo de conexión
Montaje en riel posible
Sí
Con transformador
No
Número de puestos de mando en la
Cero
Adecuado para parada de emergencia
No
Coordinación de clase a según IEC 60947-4-3
Clase 2
Número de luces indicadoras
Cero
Reseteo posible
No
Con fusible
No
Grado de protección (IP)
IP00
Grado de protección (NEMA)
Otros
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar el protocolo MODBUS
No
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
No
Ancho
90 mm
Altura
200 mm
Profundidad
156 mm

Aprobaciones

Normas De Producto
UL60947-4-1A; CSA-C22.2 Nº 14-10; la norma iec60947-4-1; marcado CE
UL File No.
E123500
UL Categoría de Control No.
NKJH
Archivo CSA No.
Doce mil quinientos veintiocho
CSA Clase No.
3211-04
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No

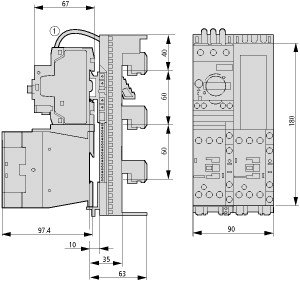

Dimensiones

2115DIM-8
① L = 73 mm
MSC-R-...-M17[...32]BBA...

ETIM for 103012 Interruptores de baja tensión (EC001037)
Característica Valor
Tipo de arrancador de motor (EF009598) Motor de arranque de inversión
Con liberación de cortocircuito (EF006691) Sí
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 0 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 0 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 24 V
Tipo de tensión de accionamiento (EF008242) CC
Potencia asignada de empleo con AC-3, 230 V, trifásica (EF009599) 7.5 kW
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 15 kW
Potencia asignada, 460 V, 60 Hz, trifásica (EF009600) 0 kW
Potencia asignada, 575 V, 60 Hz, trifásica (EF009601) 0 kW
Corriente nominal de funcionamiento Ie (EF001443) 29.3 A
Intensidad asignada de empleo con AC-3, 400 V (EF009602) 32 A
Ajuste actual de liberación de sobrecarga (EF002336) 25 A
Corriente condicional asignada de cortocircuito, tipo 1, 480 Y/277 V (EF009607) 0 A
Corriente condicional asignada de cortocircuito, tipo 1, 600 Y/347 V (EF009608) 0 A
Corriente condicional asignada de cortocircuito, tipo 2, 230V (EF009606) 50000 A
Corriente condicional asignada de cortocircuito, tipo 2, 400V (EF009605) 50000 A
Consumo de energía (EF000346) 0.9 W
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Temperatura ambiente, límite superior sin restricciones (EF009603) 55 °C
Protección contra sobrecargas, termocompensada (EF009604) Sí
Clase de disparo (EF006668) CLASE 10 A
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Tipo de conexión eléctrica para circuitos auxiliares y de control (EF006979) Conexión roscada
Montaje en carril posible (EF003972) No
Con transformador (EF000278) No
Número de puestos de mando (EF001372) 0
Apto para parada de emergencia (EF001433) No
Tipo de clasificación según IEC 60947-4-3 (EF012390) Clase 2
Número de luces indicadoras (EF001965) 0
Reinicio externo posible (EF003426) No
Con fusible (EF006693) No
Grado de protección (IP) (EF005474) IP00
Grado de protección (NEMA) (EF011959) Otros
Soporta el protocolo TCP/IP (EF003050) No
Soporta el protocolo PROFIBUS (EF003052) No
Soporta el protocolo CAN (EF003053) No
Soporta el protocolo INTERBUS (EF003054) No
Soporta el protocolo ASI (EF003051) No
Soporta el protocolo Modbus (EF003057) No
Soporta el protocolo de autopista de datos (EF003058) No
Soporta el protocolo DeviceNet (EF003059) No
Soporta el protocolo SUCONET (EF003060) No
Soporta el protocolo LON (EF003017) No
Soporta el protocolo PROFINET IO (EF007525) No
Soporta el protocolo PROFINET CBA (EF007524) No
Soporta el protocolo SERCOS (EF006657) No
Soporta el protocolo Foundation Fieldbus (EF007522) No
Soporta el protocolo Ethernet/IP (EF007521) No
Soporta el protocolo AS-Interface Safety at Work (EF007519) No
Soporta el protocolo DeviceNet Safety (EF007520) No
Soporta el protocolo de seguridad INTERBUS (EF006662) No
Soporta el protocolo PROFIsafe (EF007526) No
Soporta el protocolo SafetyBUS p (EF007527) No
Soporta el protocolo para otros sistemas bus (EF003062) No
Anchura (EF000008) 90 mm
Altura (EF000040) 157 mm
Profundidad (EF000049) 200 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
