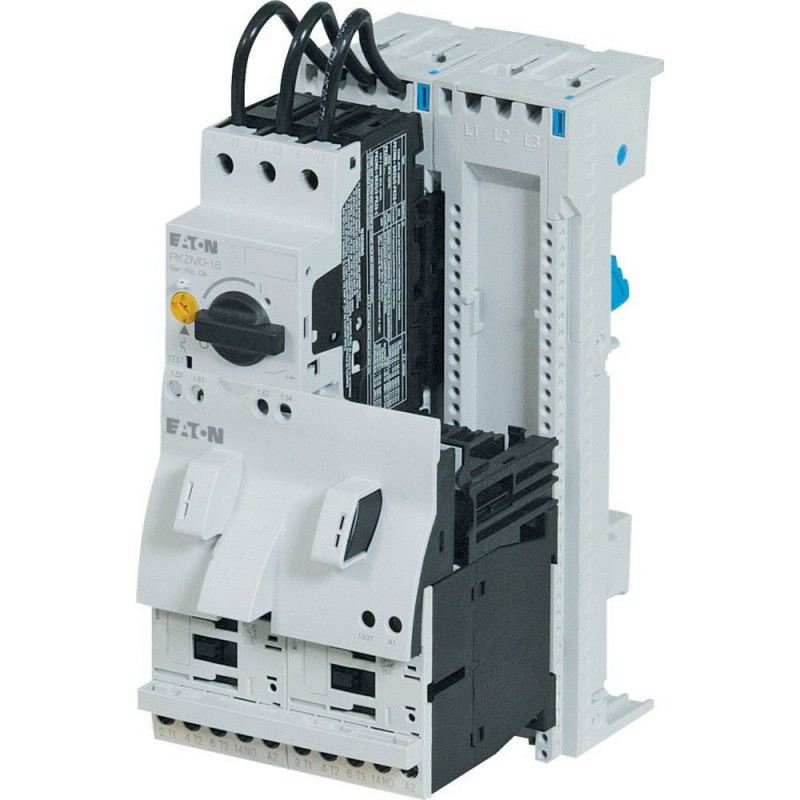

MSC-R-4-M7(24VDC)/BBA 103003 Y7-103003 EATON ELECTRIC Arrancador de motor inversor 1.5 kW 400V AC-3 100 kA 2..

Referencia: MSC-R-4-M7(24VDC)/BBA

Código: 103003

Número de catálogo: Y7-103003

Fabricante: EATON - MOELLER series

Descripción:

Arrancador de motor inversor, 1.5 kW, 400V, AC-3, 100 kA , 24 V DC, Con
Eaton Moeller® series MSC-R Reversing starter, 380 V 400 V 415 V: 1.1, 1.5 kW, Ir= 2.5 - 4 A, 24 V DC, DC voltage MSC-R-4-M7(24VDC)/BBA
Arrancador reversible, Dispositivo básico: MSC, Notas: También apto para motores con clase de eficiencia IE3., Los dispositivos compatibles con IE3 se identifican por el logotipo en su embalaje., Clasificaciones del motor Potencia del motor AC-3 380 V 400 V 415 V: P= 1,1, 1,5 kW, Rango de ajuste de las liberaciones de sobrecarga: Ir= 2,5 - 4 A, Coordinación: Tipo de coordinación "1", Tipo de coordinación "2", Tensión de actuación: 24 V CC, Tensión CC, Normas: UL 508 (bajo pedido), CSA C 22.2 n.º 14 (bajo pedido)

Categorías:

  • Componentes industriales de baja tensión > Combinación de arrancador de motor/motor de arranque
  • EATON - MOELLER series > Interruptores Protectores de Motor

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 201,13 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Especificaciones generales

Product Name
Eaton Moeller® series MSC-R Reversing starter
Catalog Number
103003
EAN
4015081028429
Product Length/Depth
200 mm
Product Height
153 mm
Product Width
90 mm
Product Weight
1.67 kg
Certifications
CE
UL
UL Category Control No.: NKJH
UL File No.: E123500
CSA-C22.2 No. 14-10
CSA File No.: 012528
IEC/EN 60947-4-1
UL60947-4-1A
CSA Class No.: 3211-04
CSA
CSA-C22.2 No. 14 (on request)
UL 508 (on request)
Model Code
MSC-R-4-M7(24VDC)/BBA

Características y Funciones

Fitted with:
Short-circuit release
Functions
Temperature compensated overload protection

General

Class
CLASS 10 A
Connection
Screw terminals
Connection to SmartWire-DT
No
Coordination type
2
Degree of protection
IP20
NEMA Other
Model
IEC/UL starter
Mounting method
Mounting on Busbar 60 mm
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
Overload release current setting - min
2.5 A
Overload release current setting - max
4 A
Overvoltage category
III
Pollution degree
3
Rated impulse withstand voltage (Uimp)
6000 V AC
Suitable for
Also motors with efficiency class IE3
Type
Starter with Bi-Metal release
Voltage type
DC

Condiciones climáticas ambientales

Altitude
Max. 2000 m
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Especificaciones eléctricas

Rated operational current (Ie)
3.6 A
Rated operational current (Ie) at AC-3, 380 V, 400 V, 415 V
4 A
Rated operational power at AC-3, 220/230 V, 50 Hz
0.75 kW
Rated operational power at AC-3, 380/400 V, 50 Hz
1.5 kW
Rated operational voltage
230 - 415 V AC
Switching capacity (auxiliary contacts, general use)
1 A, 250 V DC, (UL/CSA)
15 A, 600 V AC, (UL/CSA)
Switching capacity (auxiliary contacts, pilot duty)
P300, DC operated (UL/CSA)
A600, AC operated (UL/CSA)

Clasificación de cortocircuito

Rated conditional short-circuit current (Iq), type 2, 380 V, 400 V, 415 V
50000 A
Short-circuit release (Irm) - max
62 A

Sistema magnético

Power consumption (sealing) at DC
3 W
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
24 V
Rated control supply voltage (Us) at DC - max
24 V

Verificación del diseño

Equipment heat dissipation, current-dependent Pvid
6 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
2 W
Rated operational current for specified heat dissipation (In)
4 A
Static heat dissipation, non-current-dependent Pvs
2.6 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 103003 Interruptores de baja tensión (EC001037)

CaracterísticaTipo de arrancador de motor (EF009598)
ValorMotor de arranque de inversión
CaracterísticaCon liberación de cortocircuito (EF006691)
ValorSí
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor0 V
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor24 V
CaracterísticaTipo de tensión de accionamiento (EF008242)
ValorCC
CaracterísticaPotencia asignada de empleo con AC-3, 230 V, trifásica (EF009599)
Valor0.75 kW
CaracterísticaPotencia de funcionamiento nominal en CA-3, 400 V (EF001364)
Valor1.5 kW
CaracterísticaPotencia asignada, 460 V, 60 Hz, trifásica (EF009600)
Valor0 kW
CaracterísticaPotencia asignada, 575 V, 60 Hz, trifásica (EF009601)
Valor0 kW
CaracterísticaCorriente nominal de funcionamiento Ie (EF001443)
Valor3.6 A
CaracterísticaIntensidad asignada de empleo con AC-3, 400 V (EF009602)
Valor4 A
CaracterísticaAjuste actual de liberación de sobrecarga (EF002336)
Valor2.5 A
CaracterísticaCorriente condicional asignada de cortocircuito, tipo 1, 480 Y/277 V (EF009607)
Valor0 A
CaracterísticaCorriente condicional asignada de cortocircuito, tipo 1, 600 Y/347 V (EF009608)
Valor0 A
CaracterísticaCorriente condicional asignada de cortocircuito, tipo 2, 230V (EF009606)
Valor50000 A
CaracterísticaCorriente condicional asignada de cortocircuito, tipo 2, 400V (EF009605)
Valor50000 A
CaracterísticaConsumo de energía (EF000346)
Valor2.6 W
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaTemperatura ambiente, límite superior sin restricciones (EF009603)
Valor55 °C
CaracterísticaProtección contra sobrecargas, termocompensada (EF009604)
ValorSí
CaracterísticaClase de disparo (EF006668)
ValorCLASE 10 A
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión roscada
CaracterísticaTipo de conexión eléctrica para circuitos auxiliares y de control (EF006979)
ValorConexión roscada
CaracterísticaMontaje en carril posible (EF003972)
ValorNo
CaracterísticaCon transformador (EF000278)
ValorNo
CaracterísticaNúmero de puestos de mando (EF001372)
Valor0
CaracterísticaApto para parada de emergencia (EF001433)
ValorNo
CaracterísticaTipo de clasificación según IEC 60947-4-3 (EF012390)
ValorClase 2
CaracterísticaNúmero de luces indicadoras (EF001965)
Valor0
CaracterísticaReinicio externo posible (EF003426)
ValorNo
CaracterísticaCon fusible (EF006693)
ValorNo
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros
CaracterísticaSoporta el protocolo TCP/IP (EF003050)
ValorNo
CaracterísticaSoporta el protocolo PROFIBUS (EF003052)
ValorNo
CaracterísticaSoporta el protocolo CAN (EF003053)
ValorNo
CaracterísticaSoporta el protocolo INTERBUS (EF003054)
ValorNo
CaracterísticaSoporta el protocolo ASI (EF003051)
ValorNo
CaracterísticaSoporta el protocolo Modbus (EF003057)
ValorNo
CaracterísticaSoporta el protocolo de autopista de datos (EF003058)
ValorNo
CaracterísticaSoporta el protocolo DeviceNet (EF003059)
ValorNo
CaracterísticaSoporta el protocolo SUCONET (EF003060)
ValorNo
CaracterísticaSoporta el protocolo LON (EF003017)
ValorNo
CaracterísticaSoporta el protocolo PROFINET IO (EF007525)
ValorNo
CaracterísticaSoporta el protocolo PROFINET CBA (EF007524)
ValorNo
CaracterísticaSoporta el protocolo SERCOS (EF006657)
ValorNo
CaracterísticaSoporta el protocolo Foundation Fieldbus (EF007522)
ValorNo
CaracterísticaSoporta el protocolo Ethernet/IP (EF007521)
ValorNo
CaracterísticaSoporta el protocolo AS-Interface Safety at Work (EF007519)
ValorNo
CaracterísticaSoporta el protocolo DeviceNet Safety (EF007520)
ValorNo
CaracterísticaSoporta el protocolo de seguridad INTERBUS (EF006662)
ValorNo
CaracterísticaSoporta el protocolo PROFIsafe (EF007526)
ValorNo
CaracterísticaSoporta el protocolo SafetyBUS p (EF007527)
ValorNo
CaracterísticaSoporta el protocolo para otros sistemas bus (EF003062)
ValorNo
CaracterísticaAnchura (EF000008)
Valor90 mm
CaracterísticaAltura (EF000040)
Valor153 mm
CaracterísticaProfundidad (EF000049)
Valor200 mm
