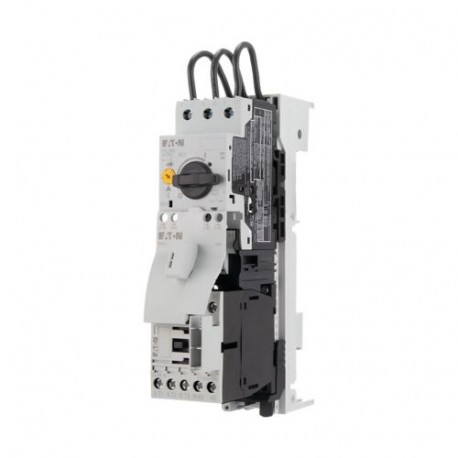

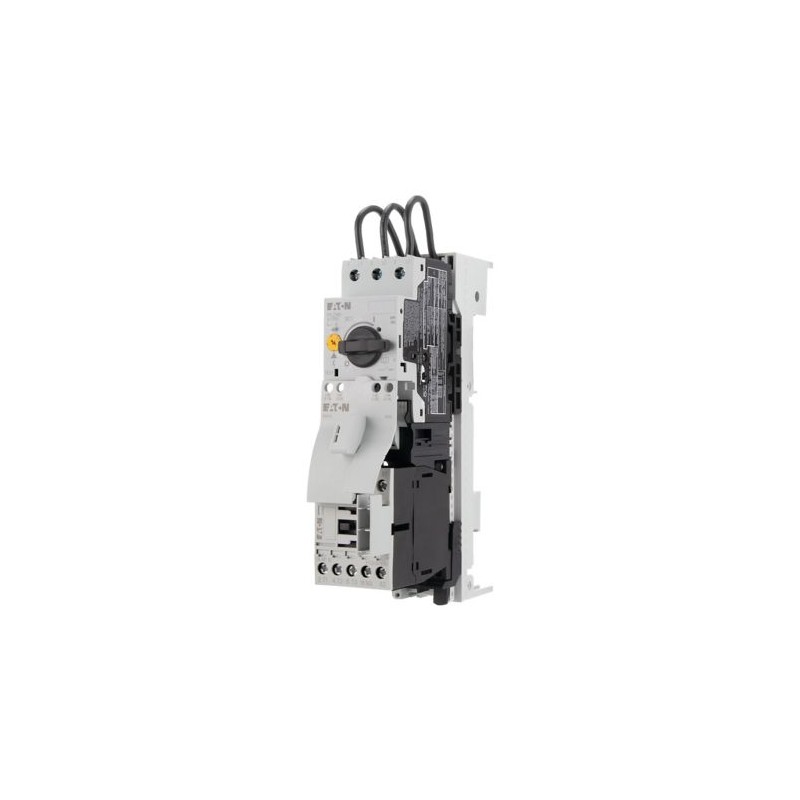

MSC-D-1,6-M7(24VDC)/BBA 102968 Y7-102968 EATON ELECTRIC Arrancador de motor directo 0.55kW 400 V 150kA 24 V ..
MSC-D-1,6-M7(24VDC)/BBA
102968
Y7-102968
EATON-MOELLER
Arrancador de motor directo, 0.55kW, 400 V, 150kA, 24 V DC, Con adaptador
Arrancador DOL, 380 V 400 V 415 V: 0,37, 0,55 kW, Ir= 1 - 1,6 A, 24 V CC, Tensión CC
Arrancador DOL, Dispositivo básico: MSC, Notas: También apto para motores con clase de eficiencia IE3., Los dispositivos listos para IE3 se identifican por el logotipo en su embalaje., Clasificaciones del motor Potencia del motor AC-3 380 V 400 V 415 V: P= 0,37, 0,55 kW, Rango de ajuste de las liberaciones de sobrecarga: Ir= 1 - 1,6 A, Coordinación: Tipo de coordinación "1", Tipo de coordinación "2", Tensión de actuación: 24 V CC, Tensión CC, Normas: UL 508 (bajo pedido), CSA C 22.2 n.º 14 (bajo pedido)
Componentes industriales de baja tensión > Combinación de arrancador de motor/motor de arranque
Interruptores Protectores de Motor
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
productos relacionados
▲Más vendidos
▲Más Información
▲Especificaciones generales
Product Name
Eaton Moeller® series MSC-D DOL starter
Catalog Number
102968
EAN
4015081028078
Product Length/Depth
154 mm
Product Height
200 mm
Product Width
45 mm
Product Weight
0.92 kg
Certifications
CE
CSA-C22.2 No. 14 (on request)
CSA File No.: 012528
UL
CSA-C22.2 No. 14-10
UL Category Control No.: NKJH
UL60947-4-1A
CSA Class No.: 3211-04
UL File No.: E123500
IEC/EN 60947-4-1
UL 508 (on request)
CSA
CSA-C22.2 No. 14 (on request)
CSA File No.: 012528
UL
CSA-C22.2 No. 14-10
UL Category Control No.: NKJH
UL60947-4-1A
CSA Class No.: 3211-04
UL File No.: E123500
IEC/EN 60947-4-1
UL 508 (on request)
CSA
Model Code
MSC-D-1,6-M7(24VDC)/BBA
Características y Funciones
Fitted with:
Short-circuit release
Functions
Temperature compensated overload protection
General
Class
CLASS 10 A
Connection
Screw terminals
Connection to SmartWire-DT
No
Coordination type
2
Degree of protection
IP20
NEMA Other
NEMA Other
Model
IEC/UL starter
Mounting method
Mounting on Busbar 60 mm
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
1
Overload release current setting - min
1 A
Overload release current setting - max
1.6 A
Overvoltage category
III
Pollution degree
3
Rated impulse withstand voltage (Uimp)
6000 V AC
Suitable for
Also motors with efficiency class IE3
Type
Starter with Bi-Metal release
Voltage type
DC
Condiciones climáticas ambientales
Altitude
Max. 2000 m
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C
Especificaciones eléctricas
Rated operational current (Ie)
1.5 A
Rated operational current (Ie) at AC-3, 380 V, 400 V, 415 V
1.6 A
Rated operational power at AC-3, 220/230 V, 50 Hz
0.25 kW
Rated operational power at AC-3, 380/400 V, 50 Hz
0.55 kW
Rated operational voltage
230 - 415 V AC
Switching capacity (auxiliary contacts, general use)
1 A, 250 V DC, (UL/CSA)
15 A, 600 V AC, (UL/CSA)
15 A, 600 V AC, (UL/CSA)
Switching capacity (auxiliary contacts, pilot duty)
A600, AC operated (UL/CSA)
P300, DC operated (UL/CSA)
P300, DC operated (UL/CSA)
Clasificación de cortocircuito
Rated conditional short-circuit current (Iq), type 2, 380 V, 400 V, 415 V
50000 A
Short-circuit release (Irm) - max
24.8 A
Sistema magnético
Power consumption (sealing) at DC
3 W
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
24 V
Rated control supply voltage (Us) at DC - max
24 V
Verificación del diseño
Equipment heat dissipation, current-dependent Pvid
5.7 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
1.9 W
Rated operational current for specified heat dissipation (In)
1.6 A
Static heat dissipation, non-current-dependent Pvs
2.6 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
| Característica | Valor |
|---|---|
| Tipo de arrancador de motor (EF009598) | Motor de arranque directo |
| Con liberación de cortocircuito (EF006691) | Sí |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 0 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 0 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 24 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Potencia asignada de empleo con AC-3, 230 V, trifásica (EF009599) | 0.25 kW |
| Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) | 0.55 kW |
| Potencia asignada, 460 V, 60 Hz, trifásica (EF009600) | 0 kW |
| Potencia asignada, 575 V, 60 Hz, trifásica (EF009601) | 0 kW |
| Corriente nominal de funcionamiento Ie (EF001443) | 1.5 A |
| Intensidad asignada de empleo con AC-3, 400 V (EF009602) | 1.6 A |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1 A |
| Corriente condicional asignada de cortocircuito, tipo 1, 480 Y/277 V (EF009607) | 0 A |
| Corriente condicional asignada de cortocircuito, tipo 1, 600 Y/347 V (EF009608) | 0 A |
| Corriente condicional asignada de cortocircuito, tipo 2, 230V (EF009606) | 50000 A |
| Corriente condicional asignada de cortocircuito, tipo 2, 400V (EF009605) | 50000 A |
| Consumo de energía (EF000346) | 2.6 W |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 1 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Temperatura ambiente, límite superior sin restricciones (EF009603) | 55 °C |
| Protección contra sobrecargas, termocompensada (EF009604) | Sí |
| Clase de disparo (EF006668) | CLASE 10 A |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Tipo de conexión eléctrica para circuitos auxiliares y de control (EF006979) | Conexión roscada |
| Montaje en carril posible (EF003972) | No |
| Con transformador (EF000278) | No |
| Número de puestos de mando (EF001372) | 0 |
| Apto para parada de emergencia (EF001433) | No |
| Tipo de clasificación según IEC 60947-4-3 (EF012390) | Clase 2 |
| Número de luces indicadoras (EF001965) | 0 |
| Reinicio externo posible (EF003426) | No |
| Con fusible (EF006693) | No |
| Grado de protección (IP) (EF005474) | IP20 |
| Grado de protección (NEMA) (EF011959) | Otros |
| Soporta el protocolo TCP/IP (EF003050) | No |
| Soporta el protocolo PROFIBUS (EF003052) | No |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo INTERBUS (EF003054) | No |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | No |
| Anchura (EF000008) | 45 mm |
| Altura (EF000040) | 200 mm |
| Profundidad (EF000049) | 154 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf | 9 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| MSC-D-1,6-M7(24VDC)/BBA Y7-102968 102968 DE_283165.pdf | 1 Mbytes |
|
