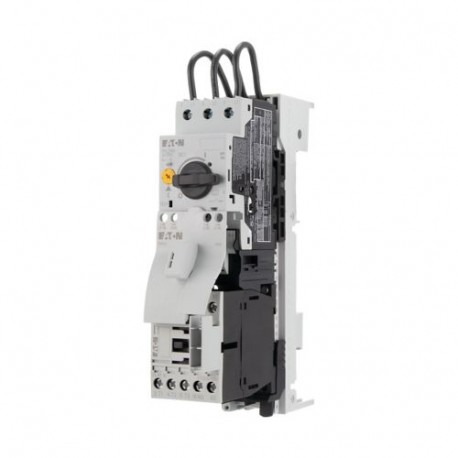

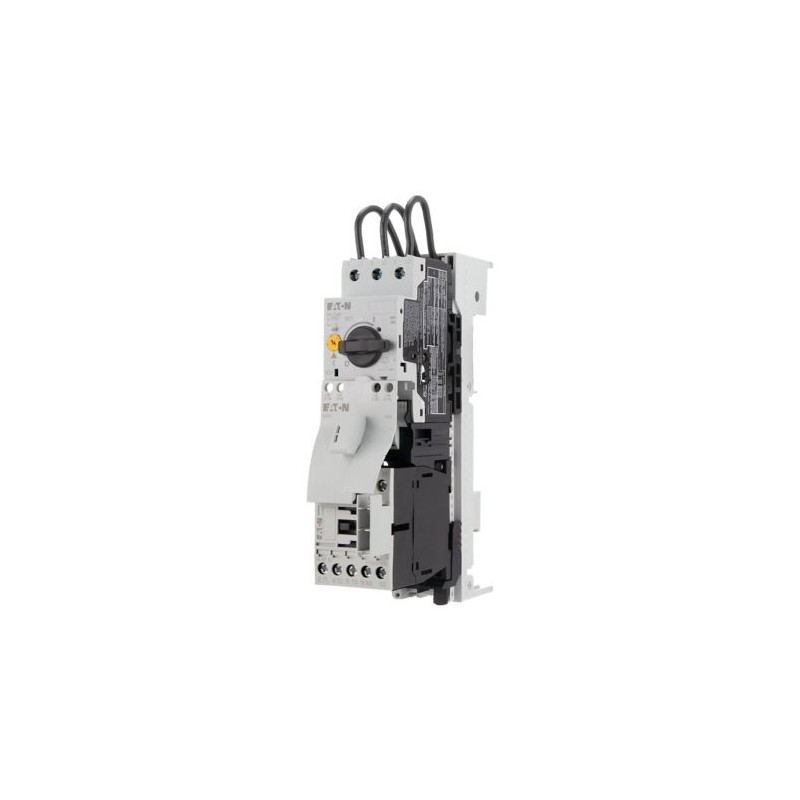

MSC-D-1-M7(24VDC)/BBA 102967 Y7-102967 EATON ELECTRIC Arrancador de motor directo 0.25kW 400 V 150kA 24 V DC.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MSC-D-1-M7(24VDC)/BBA 102967 Y7-102967 EATON ELECTRIC Arrancador de motor directo 0.25kW 400 V 150kA 24 V DC..

MSC-D-1-M7(24VDC)/BBA

102967

Y7-102967

EATON-MOELLER

Arrancador de motor directo, 0.25kW, 400 V, 150kA, 24 V DC, Con adaptador

Eaton Moeller® series MSC-D DOL starter, 380 V 400 V 415 V: 0.25 kW, Ir= 0.63 - 1 A, 24 V DC, DC voltage

Arrancador DOL, Dispositivo básico: MSC, Notas: También apto para motores con clase de eficiencia IE3., Los dispositivos compatibles con IE3 se identifican por el logotipo en su embalaje., Potencia nominal del motor en AC-3, 380 V 400 V 415 V: P= 0,25 kW, Rango de ajuste de los desbloqueos de sobrecarga: Ir= 0,63 - 1 A, Coordinación: Tipo de coordinación "1", Tipo de coordinación "2", Tensión de actuación: 24 V CC, Tensión CC, Normas: UL 508 (bajo pedido), CSA C 22.2 n.º 14 (bajo pedido)

Más detalles


Componentes industriales de baja tensión > Combinación de arrancador de motor/motor de arranque

Interruptores Protectores de Motor

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $193.32
Precio unitario: $193.32
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series MSC-D DOL starter
Catalog Number
102967
EAN
4015081028061
Product Length/Depth
154 mm
Product Height
200 mm
Product Width
45 mm
Product Weight
0.875 kg
Certifications
CSA-C22.2 No. 14-10
IEC/EN 60947-4-1
UL60947-4-1A
CSA File No.: 012528
CSA-C22.2 No. 14 (on request)
UL 508 (on request)
UL Category Control No.: NKJH
CSA
CSA Class No.: 3211-04
CE
UL File No.: E123500
UL
Model Code
MSC-D-1-M7(24VDC)/BBA

Características y Funciones

Fitted with:
Short-circuit release
Functions
Temperature compensated overload protection

General

Class
CLASS 10 A
Connection
Screw terminals
Connection to SmartWire-DT
No
Coordination type
2
Degree of protection
IP20
NEMA Other
Model
IEC/UL starter
Mounting method
Mounting on Busbar 60 mm
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
1
Overload release current setting - min
0.63 A
Overload release current setting - max
1 A
Overvoltage category
III
Pollution degree
3
Rated impulse withstand voltage (Uimp)
6000 V AC
Suitable for
Also motors with efficiency class IE3
Type
Starter with Bi-Metal release
Voltage type
DC

Condiciones climáticas ambientales

Altitude
Max. 2000 m
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Especificaciones eléctricas

Rated operational current (Ie)
0.8 A
Rated operational current (Ie) at AC-3, 380 V, 400 V, 415 V
1 A
Rated operational power at AC-3, 220/230 V, 50 Hz
0.12 kW
Rated operational power at AC-3, 380/400 V, 50 Hz
0.25 kW
Rated operational voltage
230 - 415 V AC
Switching capacity (auxiliary contacts, general use)
15 A, 600 V AC, (UL/CSA)
1 A, 250 V DC, (UL/CSA)
Switching capacity (auxiliary contacts, pilot duty)
A600, AC operated (UL/CSA)
P300, DC operated (UL/CSA)

Clasificación de cortocircuito

Rated conditional short-circuit current (Iq), type 2, 380 V, 400 V, 415 V
50000 A
Short-circuit release (Irm) - max
15.5 A

Sistema magnético

Power consumption (sealing) at DC
3 W
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
24 V
Rated control supply voltage (Us) at DC - max
24 V

Verificación del diseño

Equipment heat dissipation, current-dependent Pvid
5.7 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
1.9 W
Rated operational current for specified heat dissipation (In)
1 A
Static heat dissipation, non-current-dependent Pvs
2.6 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 102967 Interruptores de baja tensión (EC001037)
Característica Valor
Tipo de arrancador de motor (EF009598) Direct online starter (DOL)
Con liberación de cortocircuito (EF006691) true
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 0 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 0 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 24 V
Tipo de tensión de accionamiento (EF008242) DC
Potencia asignada de empleo con AC-3, 230 V, trifásica (EF009599) 0.12 kW
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 0.25 kW
Potencia asignada, 460 V, 60 Hz, trifásica (EF009600) 0 kW
Potencia asignada, 575 V, 60 Hz, trifásica (EF009601) 0 kW
Corriente nominal de funcionamiento Ie (EF001443) 0.8 A
Intensidad asignada de empleo con AC-3, 400 V (EF009602) 1 A
Ajuste actual de liberación de sobrecarga (EF002336) 0.63 A
Corriente condicional asignada de cortocircuito, tipo 1, 480 Y/277 V (EF009607) 0 A
Corriente condicional asignada de cortocircuito, tipo 1, 600 Y/347 V (EF009608) 0 A
Corriente condicional asignada de cortocircuito, tipo 2, 230V (EF009606) 50000 A
Corriente condicional asignada de cortocircuito, tipo 2, 400V (EF009605) 50000 A
Consumo de energía (EF000346) 2.6 W
Número de contactos auxiliares normalmente abiertos (EF001376) 1
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Temperatura ambiente, límite superior sin restricciones (EF009603) 55 °C
Protección contra sobrecargas, termocompensada (EF009604) true
Clase de disparo (EF006668) CLASS 10 A
Tipo de conexión del circuito de corriente principal (EF006819) Screw connection
Tipo de conexión eléctrica para circuitos auxiliares y de control (EF006979) Screw connection
Montaje en carril posible (EF003972) false
Con transformador (EF000278) false
Número de puestos de mando (EF001372) 0
Apto para parada de emergencia (EF001433) false
Tipo de clasificación según IEC 60947-4-3 (EF012390) Class 2
Número de luces indicadoras (EF001965) 0
Reinicio externo posible (EF003426) false
Con fusible (EF006693) false
Grado de protección (IP) (EF005474) IP20
Grado de protección (NEMA) (EF011959) Other
Soporta el protocolo TCP/IP (EF003050) false
Soporta el protocolo PROFIBUS (EF003052) false
Soporta el protocolo CAN (EF003053) false
Soporta el protocolo INTERBUS (EF003054) false
Soporta el protocolo ASI (EF003051) false
Soporta el protocolo Modbus (EF003057) false
Soporta el protocolo de autopista de datos (EF003058) false
Soporta el protocolo DeviceNet (EF003059) false
Soporta el protocolo SUCONET (EF003060) false
Soporta el protocolo LON (EF003017) false
Soporta el protocolo PROFINET IO (EF007525) false
Soporta el protocolo PROFINET CBA (EF007524) false
Soporta el protocolo SERCOS (EF006657) false
Soporta el protocolo Foundation Fieldbus (EF007522) false
Soporta el protocolo Ethernet/IP (EF007521) false
Soporta el protocolo AS-Interface Safety at Work (EF007519) false
Soporta el protocolo DeviceNet Safety (EF007520) false
Soporta el protocolo de seguridad INTERBUS (EF006662) false
Soporta el protocolo PROFIsafe (EF007526) false
Soporta el protocolo SafetyBUS p (EF007527) false
Soporta el protocolo para otros sistemas bus (EF003062) false
Anchura (EF000008) 45 mm
Altura (EF000040) 200 mm
Profundidad (EF000049) 154 mm
