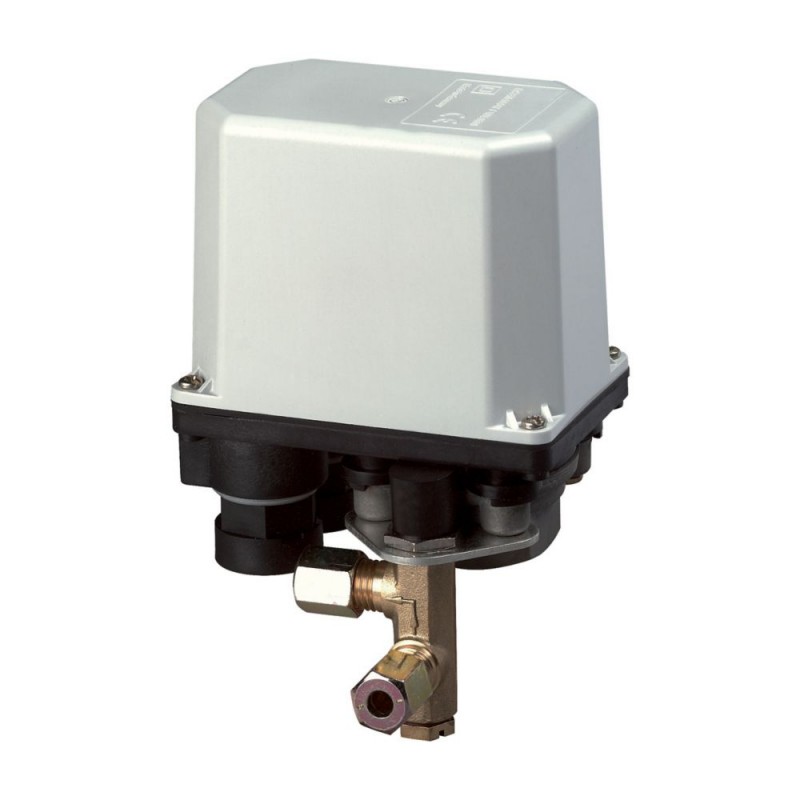

MCSN4-V 062425 EATON ELECTRIC Presostato de potencia 3 contactos 7 bar Valvula de seguridad Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MCSN4-V 062425 EATON ELECTRIC Presostato de potencia 3 contactos 7 bar Valvula de seguridad

MCSN4-V

062425

EATON-MOELLER

Presostato de potencia; 3 contactos; 7 bar; Valvula de seguridad

Eaton Moeller® series MCS Pressure switch, 3p, 7bar, relief valve

IEC EN 60947-5-1, IP65_x, control de presión de medios líquidos y gaseosos, p. ej. aire comprimido, para conmutación de cargas, presión de conexión y ruptura: ajustable por separado, con válvula de liberación para acoplamiento Ermeto de 6 mm

Más detalles


Componentes industriales de baja tensión > Interruptor de presión

Interruptores de posición

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series MCS Pressure switch
Catalog Number
062425
EAN
4015080624257
Product Length/Depth
96 mm
Product Height
111 mm
Product Width
60 mm
Product Weight
0.584 kg
Certifications
CSA Class No.: 3211-06
CSA File No.: 012528
CSA
IEC/EN 60947-4-1
CSA-CC22.2 No. 14
Catalog Notes
Note on use: This product complies with Low-Voltage Directive 2014/35/EC and EMC Directive 2014/30/EC and meets the requirements in EN 60947-5-1. This product does not meet the rail industry's standard requirements. Accordingly, the user must review it separately for the specific application at hand.
Model Code
MCSN4-V

Características y Funciones

Electric connection type
Screw connection
Fitted with:
Relief valve
Functions
For 6 mm Ermeto coupling
Number of poles
Three-pole

General

Actuator diameter
0 mm
Bursting pressure
90 bar
Connection
Inner thread gas cylindrical (BSPP)
Connection type
Flat terminal with clamping washer
Coordination type
1
Degree of protection
IP65
NEMA Other
Lifespan, electrical
500,000 Operations
Operating frequency
1500 Operations/h
Operating pressure - max
7000 hPa
Overvoltage category
III
Pollution degree
3
Product category
Pressure switches
Rated impulse withstand voltage (Uimp)
4000 V AC
Suitable as
Guard
2-point controller
Test pressure
32 bar

Condiciones ambientales y mecánicas

Mounting position
Vertical and 90° in all directions
Shock resistance
10 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 20 ms
Vibration resistance
36 Hz, Amplitude 1 mm, (IEC/EN 60068-2-6)

Condiciones climáticas ambientales

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Environmental conditions
Compliant to 2014/35/EC, 2014/30/EC and EN 60947-5-1. Accordingly, the user must review it separately for the specific application at hand.

Secciones de conexión

Terminal capacity (flexible with ferrule)
1 x (0.5 - 1.5) mm², ferrules to DIN 46228
2 x (0.5 - 1.5) mm²
Terminal capacity (solid)
1 x (0.75 - 2.5) mm²
2 x (0.75 - 1.5) mm²
Screw size
M4, Terminal screw
Tightening torque
1.2 Nm, Screw terminals

Especificaciones eléctricas

Rated frequency - max
50 Hz
Rated insulation voltage (Ui)
400 V
Rated operational current (Ie)
16 A at DC-3, 24 V
11.5 A at AC-3, 400 V
15 A at AC-3, 230 V
12.5 A at DC-3, 110 V
2 A at DC-3, 250 V
Rated operational current (Ie) at AC-1, 380 V, 400 V, 415 V
0 A
Rated operational current (Ie) at AC-3, 380 V, 400 V, 415 V
11.5 A
Rated operational power at AC-3, 220/230 V, 50 Hz
4 kW
Rated operational power at AC-3, 380/400 V, 50 Hz
5.5 kW
Rated operational voltage (Ue) at AC - min
0 V
Rated operational voltage (Ue) at AC - max
400 V
Rated operational voltage (Ue) at DC - min
0 V
Rated operational voltage (Ue) at DC - max
250 V

Clasificación de cortocircuito

Rated conditional short-circuit current (Iq)
1 kA
Short-circuit protection
PKZM0-20, Fuseless
Short-circuit protection rating
Max. 20 A gG/gL, Fuse, Contacts

Contactos

Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0

ETIM for 062425 Interruptores de baja tensión (EC000243)
Característica Valor
Adecuado como protección (EF007239) Sí
Adecuado como controlador de 2 puntos (EF007226) Sí
Adecuado como limitador (EF007228) No
Máx. presión de trabajo (EF020449) 7000 hPa
Punto de encendido (EF007124) 0 bar
Ajuste inicial (EF001410) 0 hPa
Presión de cierre (EF007008) 0 bar
Ajuste final (EF001411) 0 hPa
Presión diferencial (EF008261) 0 bar
Presión de prueba máxima (EF007365) 32 bar
Presión de rotura (EF007080) 90 bar
Temperatura del medio (EF007369) 25 °C
Conexión (EF000443) Rosca interior cilíndrica BSPP-G (ISO 228-1)
Diámetro de la rosca (EF022694) 1/2 pulgada
Tensión de servicio nominal Ue a 50 Hz CA (EF007029) 0 V
Tensión de servicio nominal Ue a 60 Hz CA (EF007030) 0 V
Tensión de servicio nominal Ue a CC (EF007031) 0 V
Valor inicial del rango de medición de presión (EF006812) 0 Pa
Valor final del rango de medición de presión (EF007134) 0 Pa
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 5.5 kW
Capacidad de conmutación CA-3 (240 V) (EF001409) 0 kA
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) 0 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) 11.5 A
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Ejecución de la conexión eléctrica (EF003961) Conexión roscada
Número de contactos normalmente cerrados como contactos principales (EF001375) 3
Número de contactos normalmente abiertos como contactos principales (EF001374) 0
Rango de corriente ajustable (EF008211) 0 A
Con funcionamiento manual (EF007378) No
Con interruptor de encendido/apagado manual (EF001408) No
Versión electrónica (EF007132) No
Con pantalla (EF000458) No
Protección contra explosiones (EF004663) No
Grado de protección (IP) (EF005474) IP65
Grado de protección (NEMA) (EF011959) Otros
Altura (EF000040) 111 mm
Anchura (EF000008) 60 mm
Diámetro (EF000551) 0 mm
Profundidad (EF000049) 96 mm
