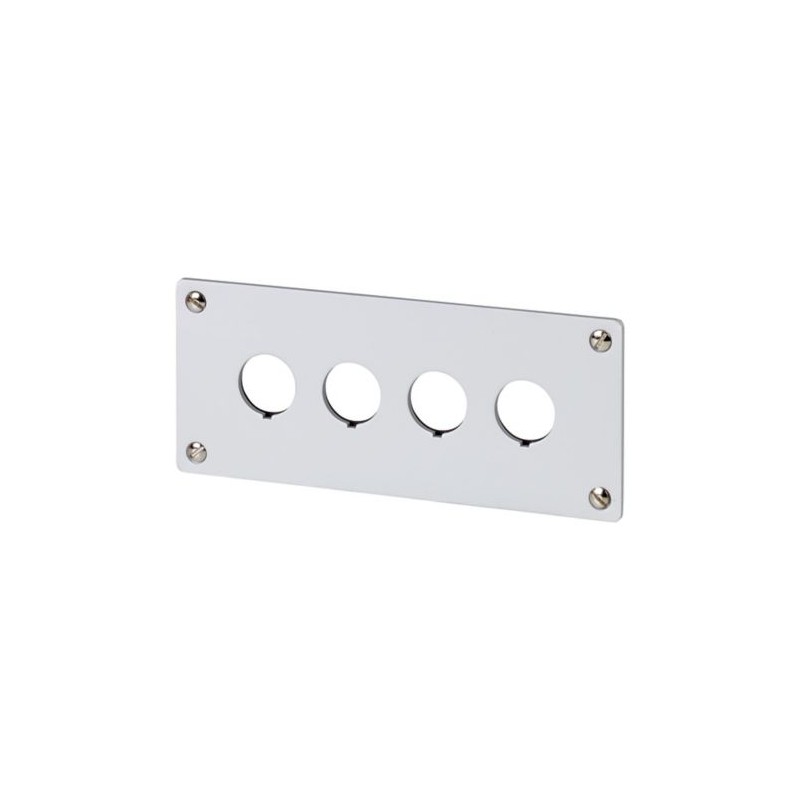

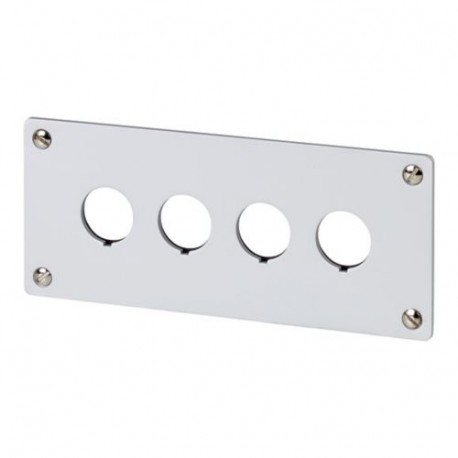

M22-E4 216545 Y7-216545 EATON ELECTRIC Botonera empotrable 4 orificio Para M22 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22-E4 216545 Y7-216545 EATON ELECTRIC Botonera empotrable 4 orificio Para M22

M22-E4

216545

Y7-216545

EATON-MOELLER

Botonera empotrable, 4 orificio, Para M22

Eaton Moeller® series M22 Flush mounting plate, 4 mounting locations

Placa de montaje empotrada, Número de ubicaciones: 4, Grado de protección: IP65, Color gris, Color Valor RAL: RAL 7035, Conexión a SmartWire-DT: no, No es posible placas de leyenda con disposiciones verticales, Grado de protección solo en combinación con una carcasa adecuada y un montaje correcto., Aluminio anodizado ligero, incluido M22-XE...

Más detalles


Componentes industriales de baja tensión > Tapa de montaje de dispositivos de control

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $28.17
Precio unitario: $28.17
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series M22 Accessory Flush mounting plate
Catalog Number
216545
EAN
4015082165451
Product Length/Depth
3 mm
Product Height
72 mm
Product Width
171 mm
Product Weight
0.161 kg
Certifications
CE
CSA Class No.: 3211-03
IEC/EN 60947-5
UL File No.: E29184
CSA-C22.2 No. 94-91
CSA File No.: 012528
UL 508
CSA
CSA-C22.2 No. 14-05
UL
UL Category Control No.: NKCR
Model Code
M22-E4

Features & Functions

Color
Gray
Material
Aluminum
Number of locations
4
RAL-number
7035

General

Degree of protection
IP65
Only in conjunction with a suitable enclosure and correct mounting
NEMA 4X, 13
Opening diameter
22 mm
Type
Surface mounting enclosure

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Communication

Connection to SmartWire-DT
No

Contacts

Force for positive opening - min
0 N

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 216545 Interruptores de baja tensión (EC000201)
Característica Valor
Anchura (EF000008) 171 mm
Altura (EF000040) 72 mm
Material (EF002169) Aluminio
Número de puestos de mando (EF001372) 4
Diámetro de las aberturas (EF000243) 22 mm
Color (EF000007) Gris
Grado de protección (IP) (EF005474) IP65
Grado de protección (NEMA) (EF011959) 4X, 13
