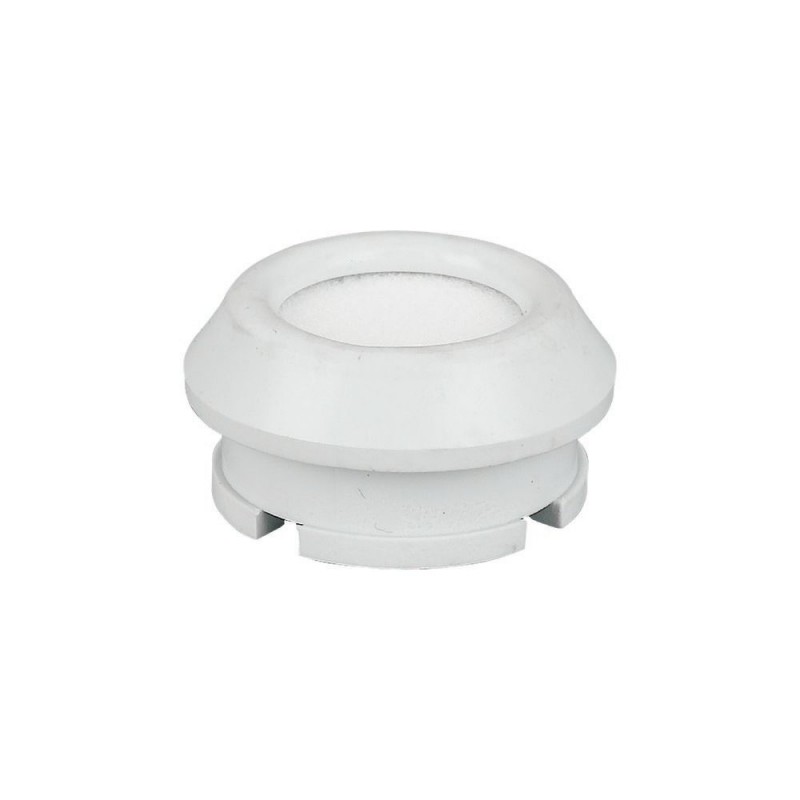

EATON - MOELLER series KT16F 024404 Y7-24404 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

KT16F 024404 Y7-24404 EATON ELECTRIC Manguito para cable

Referencia: KT16F

Código: 024404

Número de catálogo: Y7-24404

Fabricante: EATON - MOELLER series

Descripción:

Manguito para cable
Eaton xEffect E-FAN Enclosures Switch- & Controlgear Enclosure. Cable grommet
Pasamanos de ventilación con filtro, tamaño nominal = PG16, grado de protección IP50, para dimensiones de perforación PG, accesorio debajo o en el lado de la caja, PE y PVC, RAL 7035

Categorías:

  • Sistemas de entradas de cables / conductores > Manguito de entrada del cable
  • EATON - MOELLER series > Cajas aislantes

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio total: 491,63 €

Precio unitario: 4,9163 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 5 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Especificaciones generales

Product Name
Eaton xEffect E-FAN Enclosures Switch- & Controlgear Enclosure
Catalog Number
024404
EAN
4015080244042
Product Length/Depth
15 mm
Product Height
25 mm
Product Width
25 mm
Product Weight
0.006 kg
Compliances
RoHS conform
Model Code
KT16F

Delivery program

Type
Model
Closed
Accessory/spare part type
Pressure compensating plug, pressure compensating grommets
Cable management
Color
Gray
Pebble gray (RAL 7032) + white

Technical data - mechanical

Bore diameter
23.5 mm
Surface protection
Other
For wall thickness - min
1 mm
For wall thickness - max
6.5 mm
Material
PE and PVC
Plastic
Material quality
Polyvinyl chloride (PVC)
Degree of protection
IP50
Other
Number of cables - min
1
Number of cables - max
1
Operating temperature - min
-5 °C
Operating temperature - max
40 °C
Cable entry type
Round
PG16
Opening diameter
23.5 mm
Chemical resistance
Resistant against, diluted non-oxidising acids, lye and salt, alcohol, aromatic and halogen-free hydrocarbon, surfactant.
Thread size
0
Thread size (PG)
16
Suitable for cable diameter - min
0 mm
Suitable for cable diameter - max
0 mm

Design verification as per IEC/EN 61439 - technical data

Temperature resistance
Temperature resistant: 0 °C - 60 °C, short-time up to approx. 80 °C

Additional information

Features
Watertight
Special features
  • Ventilation grommet with filter
  • Fitting below or on side of enclosure
Stress fracture risk
Relative high
Used with
PG
Accessory panel building
General switchboard accessory

ETIM for 024404 Sistemas de entradas de cables/conductores (EC000879)

CaracterísticaModelo (EF000010)
ValorCerrado
CaracterísticaApto para prensaestopas (EF010872)
ValorNo
CaracterísticaEntrada de cable (EF000537)
ValorRedondo
CaracterísticaNúmero de cables (EF010811)
Valor1
CaracterísticaApto para el diámetro de cable (EF005466)
Valor0 mm
CaracterísticaDiámetro perforación (EF007703)
Valor23.5 mm
CaracterísticaPara espesor de pared (EF007789)
Valor1 mm
CaracterísticaTamaño del hilo (métrico) (EF003563)
Valor0
CaracterísticaTamaño de rosca PG (EF007837)
Valor16
CaracterísticaLongitud total (EF000369)
Valor15 mm
CaracterísticaCon descarga de tensión (EF000878)
ValorNo
CaracterísticaRetractilado (EF009919)
ValorNo
CaracterísticaTipo de codo (EF005433)
ValorNo
CaracterísticaMaterial (EF002169)
ValorPlástico
CaracterísticaCalidad del material (EF001257)
ValorPolicloruro de vinilo (PVC)
CaracterísticaTratamiento de superficie (EF000139)
ValorOtros
CaracterísticaLibre de halógenos (EF000025)
ValorNo
CaracterísticaColor (EF000007)
ValorGris
CaracterísticaImpermeable a los gases (EF020030)
ValorNo
CaracterísticaRetardante del fuego (EF025535)
ValorNo
CaracterísticaEstanco (EF000017)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorOtros
CaracterísticaTemperatura de funcionamiento (EF001742)
Valor-5 °C
