> EATON - MOELLER series>Auxiliares de mando y señalización >M22-PVS-MS* 216880 Y7-216880 ELECTRIC Pulsador de Parada de Emergencia D 38 mm Desenclavamiento por ll..
Anterior producto Siguiente producto

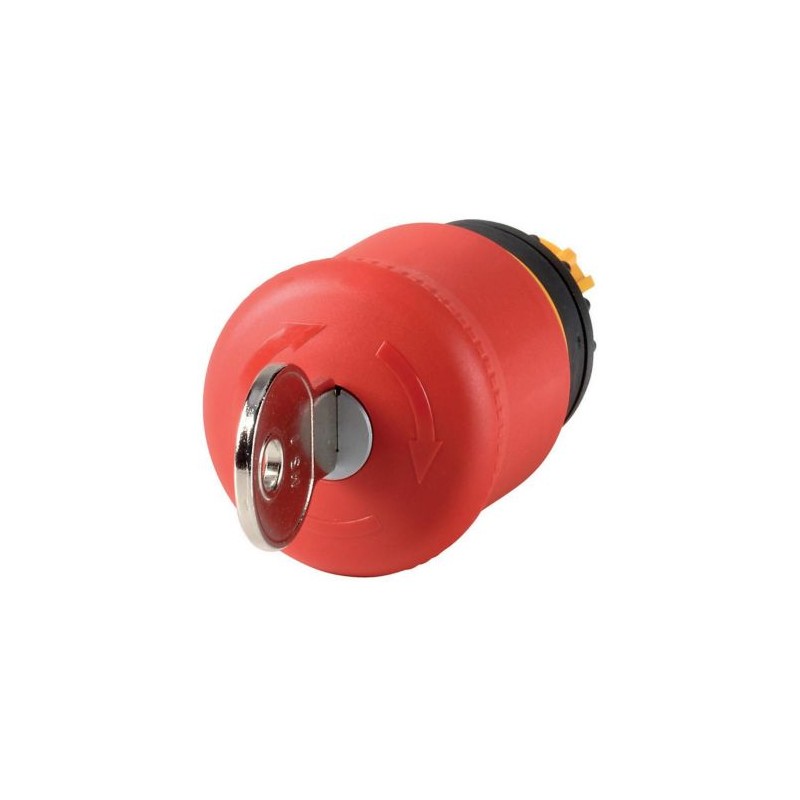

M22-PVS-MS* 216880 Y7-216880 EATON ELECTRIC Pulsador de Parada de Emergencia D 38 mm Desenclavamiento por ll.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22-PVS-MS* 216880 Y7-216880 EATON ELECTRIC Pulsador de Parada de Emergencia D 38 mm Desenclavamiento por ll..

M22-PVS-MS*

216880

Y7-216880

EATON-MOELLER

Pulsador de Parada de Emergencia, D=38 mm, Desenclavamiento por llave,

Eaton Moeller® series M22 Emergency stop/emergency switching off pushbutton, RMQ-Titan, Mushroom-shaped, 38 mm, Non-illuminated, Key-release, selectable, Red, yellow, RAL 3000, Not suitable for master key systems

Pulsador de parada de emergencia/desconexión de emergencia, Gama de productos: RMQ-Titan, Unidad única, Diseño: En forma de seta, Diámetro: 38 mm, Iluminación: No iluminado, Disparador de llave, Descripción: A prueba de manipulaciones según ISO 13850/EN 418, Mecanismo de bloqueo: seleccionable, Color Cabeza de seta: Rojo, Base de color: amarillo, RAL 3000, Grado de protección: IP66, IP67, IP69K, Conexión a SmartWire-DT: no, Dimensiones frontales: 35, Instrucciones: Número máx. de contactos: cuatro M22-(C)K01, ... 10 o dos M22-(C)K02, ... 20, … 11, Información sobre el equipo suministrado: 1 llave incluida de serie, Normas: IEC/EN 60947, VDE 0660

Más detalles


Componentes industriales de baja tensión > Elemento frontal para botón de seta

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series M22 Emergency stop/emergency switching off pushbutton
Catalog Number
216880
Product Length/Depth
93 mm
Product Height
38 mm
Product Width
38 mm
Product Weight
0.06 kg
Certifications
CSA File No.: 012528
CE
UL Category Control No.: NKCR
VDE 0660
CSA-C22.2 No. 94-91
CSA-C22.2 No. 14-05
CSA
IEC/EN 60947
UL
UL 508
IEC/EN 60947-5
UL File No.: E29184
CSA Class No.: 3211-03
DNV
GL
LR
Catalog Notes
Max. number of contacts: four M22-(C)K01, …10 or two M22-(C)K02, …20, …11
Model Code
M22-PVS-MS*

Features & Functions

Bezel color
Other
Base color
Yellow
Bezel material
Other
Color
Red
Design
Mushroom-shaped
Classical
Features
Tamper-proof (according to ISO 13850, EN 418)
Illumination
Non-illuminated
Key code
Selectable
RAL-number
3000
Unlocking method
Key-release

General

Accessories
1 key included with supplied equipment.
Degree of protection
IP67/IP69K
NEMA 4X, 13
Lifespan, mechanical
100,000 Operations
Opening diameter
22.5 mm
Operating frequency
600 Operations/h
Product category
RMQ-Titan
Product category
RMQ-Titan
Size
Front dimensions: 35 mm
Suitable for
Emergency stop

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
50 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Communication

Connection to SmartWire-DT
No

Actuator

Actuating force
50 N
Actuator color
Red
Actuator diameter
38 mm
Actuator function
Switching function latching
Key-release

Contacts

Force for positive opening - min
0 N

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 216880 Interruptores de baja tensión (EC001038)
Característica Valor
Color del botón (EF000190) Rojo
Diseño de la lente (EF006253) Redondo
Diámetro de tapa (EF001423) 38 mm
Diámetro del orificio (EF000079) 22.5 mm
Anchura de apertura (EF004565) 0 mm
Altura de la abertura (EF004778) 0 mm
Grado de protección (IP) (EF005474) IP67/IP69K
Grado de protección (NEMA) (EF011959) 4X, 13
Tipo de botón (EF001546) Alto
Apto para iluminación (EF001142) No
Con luz (EF003829) No
Tensión de alimentación de la lámpara (EF006522) 0 V
Función de cambio de enclavamiento (EF007447) Sí
Táctil (EF001407) No
Con anillo central (EF006014) No
Material del anillo frontal (EF005972) Otros
Anillo frontal de color (EF002429) Otros
Apto para parada de emergencia (EF001433) Sí
Tipo de desbloqueo (EF001403) Desacoplamiento mediante llave

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-PVS-MS* Y7-216880 216880 ES_173029.pdf 4 Mbytes M22-PVS-MS* Y7-216880 216880 ES_173029.pdf
