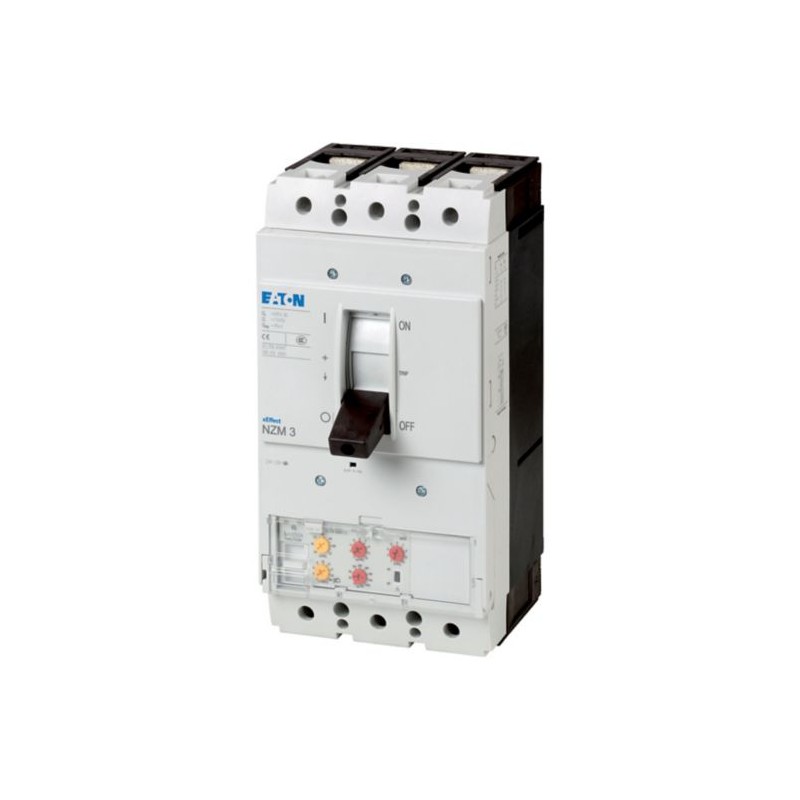

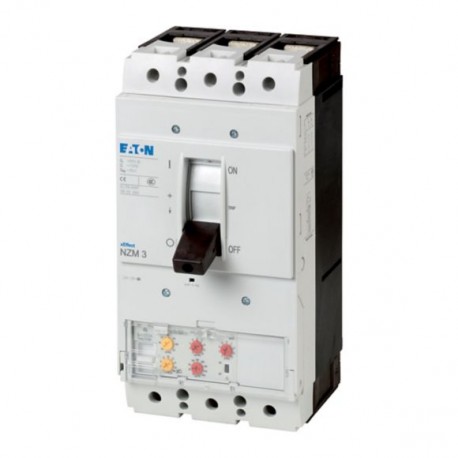

NZML3-VE400 259138 Y7-259138 EATON ELECTRIC Interruptor automatico selectivo, 3P, Iu: 400A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZML3-VE400 259138 Y7-259138 EATON ELECTRIC Interruptor automatico selectivo, 3P, Iu: 400A

NZML3-VE400

259138

Y7-259138

EATON-MOELLER

Interruptor automatico selectivo, 3P, Iu: 400A

Disyuntor, 3p, 400A

Disyuntor NZM3, 3 polos, Potencia de conmutación 400/415 V 50 Hz( Icu ): 150 kA, Corriente nominal = corriente nominal ininterrumpida Corriente nominal = Corriente nominal ininterrumpida( In = Iu ): 400 A, Tipo de instalación: Fijo, Conexión por tornillo, Norma/Homologación: IEC, Función de protección: Sistemas, cable, selectividad y protección del generador

Más detalles


Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $3,091.06
Precio unitario: $3,091.06
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

Más Información



Disyuntor, 3p 400A
Alternativa De Catálogo No.
NZML3-VE400
Disyuntor NZM3, de 3 polos, capacidad de Conmutación 400/415 V 50 Hz( Uci ): 150 kA corriente Nominal = corriente ininterrumpida nominal corriente Nominal = corriente ininterrumpida nominal( In = Iu ): 400, tipo de Instalación: Fijo, conexión de Tornillo, Norma/autorización: IEC, función de Protección: Sistemas de cable, la selectividad y la protección del generador
[

Programa de entrega

Gama de productos
Disyuntor
Función de protección
Sistemas de cable, la selectividad y la protección del generador
Norma/Autorización
IEC
Tipo de instalación
Fijo
Sistema de liberación
Electrónica de liberación
Tamaño de construcción
NZM3
Descripción
R. m.s. la medición del valor y de la "memoria térmica"
Ajustable ajuste de retardo de tiempo para superar los picos de corriente tr a 6 x Ir también infinito (sin sobrecarga versiones)
Tiempo de retardo ajustable tsd
Número de polos
De 3 polos
Equipo estándar
Tornillo de conexión
Capacidad de conmutación
400/415 V 50 Hz [Icu]
150 kA
Corriente nominal = corriente ininterrumpida nominal [In= You]
Corriente nominal = corriente ininterrumpida nominal [In= You]
Cuatrocientos
Rango de ajuste
Disparo de sobrecarga
[Ir]
200 - 400
Corto-circuito versiones
[Irm]No demorados[Iyo= Yonx ...]
2 - 11
Corto-circuito versiones
[Irm]Retraso[Isd= Yorx ...]
2 - 10
,

Datos técnicos

General
Normas
IEC/EN 60947
Protección contra los contactos directos
Dedos y el dorso de la mano la prueba VDE 0106 Parte 100
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteLa temperatura ambiente, de almacenaje
- 40 - + 70 °C
Temperatura ambienteLa operación
-25 - +70 °C
Mecánica de resistencia a los golpes (10 ms de la mitad-sinusoidal de choque) de acuerdo con IEC 60068-2-27
20 (media sinusoidal de choque de 20 ms) g
Aislamiento de seguridad según EN 61140Entre contactos auxiliares y contactos principales
500 V AC
Aislamiento de seguridad según EN 61140entre los contactos auxiliares
300 V AC
Posición de montaje
Vertical y 90° en todas las direcciones
Con XFI de defecto a tierra de la liberación: - NZM1, N1, NZM2, N2: vertical y 90° en todas las direccionescon el plug-in de la unidad- NZM1, N1, NZM2, N2: vertical, 90° a la derecha/izquierdacon extraíble de la unidad:- NZM3, N3: vertical, 90° a la derecha/izquierda- NZM4, N4: verticalcon operador remoto:- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical y 90° en todas las direcciones

La dirección de la entrada de suministro de
como se requiere
Grado de protecciónDispositivo
En la operación de los controles de la zona: IP20 (basic grado de protección)
Grado de protecciónCerramientos
Con aislante de sonido envolvente: IP40
Con puerta de acoplamiento giratorio de la manija: IP66
Grado de protecciónTerminaciones
Túnel terminal: IP10
Fase aislador y la tira terminal: IP00
Otros datos técnicos (hoja de catálogo)
Dependencia de la temperatura, Reducción de
Interruptores de circuito
Corriente nominal = corriente ininterrumpida nominal [In= You]
Cuatrocientos
Tensión de impulso admisible la invariabilidad [Uimp]Contactos principales
8000 V
Tensión de impulso admisible la invariabilidad [Uimp]Contactos auxiliares
6000 V
Tensión nominal [Ue]
690 V CA
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
1000 V
Uso en desenterrado los sistemas de abastecimiento de
≦ 690 V
Capacidad de conmutación
Nominal de corto circuito de la capacidad de fabricación [Icm]240 V [Icm]
330 kA
Nominal de corto circuito de la capacidad de fabricación [Icm]400/415 V [Icm]
330 kA
Nominal de corto circuito de la capacidad de fabricación [Icm]440 V 50/60 Hz [Icm]
286 kA
Nominal de corto circuito de la capacidad de fabricación [Icm]525 V, 50/60 Hz [Icm]
220 kA
Nominal de corto circuito de la capacidad de fabricación [Icm]690 V 50/60 H [Ic]
176 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]240 V, 50/60 Hz [Icu]
150 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]400/415 V 50/60 Hz [Icu]
150 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]440 V 50/60 Hz [Icu]
130 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]525 V, 50/60 Hz [Icu]
100 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]690 V 50/60 Hz [Icu]
80 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]240 V, 50/60 Hz [Ics]
150 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
150 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]440 V 50/60 Hz [Ics]
130 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]525 V, 50/60 Hz [Ics]
50 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ics]
20 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]
Máximo de back-up de fusibles, si la espera de corrientes de cortocircuito en la ubicación de la instalación exceda la capacidad de conmutación de los interruptores.
Nominal de corta duración corriente asignadat = 0,3 s [Icw]
2.8 kA
Nominal de corta duración corriente asignadat = 1 s [Icw]
2.8 kA
La utilización de la categoría a la norma IEC/EN 60947-2
Un
Vida útil mecánica(de la que max. 50 % viaje por derivación/disparador de mínima tensión) [Operaciones]
Diez mil
La esperanza de vida, eléctricosAC-1400 V, 50/60 Hz [Operaciones]
Cinco mil
La esperanza de vida, eléctricosAC-1415 V 50/60 Hz [Operaciones]
Cinco mil
La esperanza de vida, eléctricosAC-1690 V 50/60 Hz [Operaciones]
Tres mil
La esperanza de vida, eléctricosCA--3400 V, 50/60 Hz [Operaciones]
Dos mil
La esperanza de vida, eléctricosCA--3415 V 50/60 Hz [Operaciones]
Dos mil
La esperanza de vida, eléctricosCA--3690 V 50/60 Hz [Operaciones]
Dos mil
La esperanza de vida, eléctricosMax. frecuencia de operación
60 Ops/h
Total tiempo de descanso en corto-circuito
< 10 ms
Capacidad del Terminal
Equipo estándar
Tornillo de conexión
Accesorios opcionales
Caja terminal
Túnel terminal
de conexión en la parte posterior
Ronda de conductor de cobreCaja terminalSólido
2 x 16 mmDos
Ronda de conductor de cobreCaja terminalCadena
1 x (35 - 240)
2 x (25 a 120) mmDos
Ronda de conductor de cobreTúnel terminalSólido
1 x 16 mmDos
Ronda de conductor de cobreTúnel terminalCadena1-agujero
1 x (16 - 185) mmDos
Ronda de conductor de cobreTúnel terminalCadenaDoble orificio de montaje
2 x (50 - 240)
mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorSólido
1 x 16
2 x 16 mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorCadena
1 x (25 - 240)
2 x (25 - 240) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónConexión de ancho de extensiónConexión de ancho de extensión
2 x 300 mmDos
Al conductor circularTúnel terminalSólido
1 x 16 mmDos
Al conductor circularTúnel terminalCadenaCadena
1 x (25 - 185)2)mmDos
Al conductor circularTúnel terminalCadenaDoble agujero
1 x (50 - 240)
2 x (50 - 240) mmDos
Al conductor circularTúnel terminalCadena
2)Hasta 240 mm2 puede ser conectado dependiendo del fabricante del cable.
Al conductor circularPerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorSólido
1 x 16
2 x (10 - 16) mmDos
Al conductor circularPerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorCadena
1 x (25 - 120)
2 x (25 - 120) mmDos
Cu tira (número de segmentos x ancho x segmento de espesor)Caja terminal [min.]
6 x 16 x 0.8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Caja terminal [máx.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [min.]
6 x 16 x 0.8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [máx.]
10 x 32 x 1.0 + 5 x 32 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónConexión de ancho de extensión
(2 x) 10 x 50 x 1.0 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónTornillo de conexión
M10
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [min.]
20 x 5 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [máx.]
30 x 10
+ 30 x 5 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónConexión de ancho de extensiónConexión de la anchura de la extensión [máx.]
2 x (10 x 50) mm
Los cables de Control
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDos
,

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
Cuatrocientos
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
48 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
,

Características

Curva característica
Curva característica
Corriente de
Curva característica
Vamos-a través de la energía
,

Dimensiones

① Golpe de la zona, la separación mínima a las partes adyacentes
② La separación Mínima a las partes adyacentes
]

ETIM for 259138 Interruptores de baja tensión (EC000228)
Característica Valor
Intensidad nominal permanente Iu (EF001389) 400 A
Tensión nominal (EF003977) 690 V
Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) 150 kA
Ajuste actual de liberación de sobrecarga (EF002336) 200 A
Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) 400 A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) 800 A
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Protección de fallo a tierra integrada (EF007296) No
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Apto para montaje en carril DIN (EF007250) No
Montaje en rail DIN opcional (EF008904) No
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Con alarma activada (EF007006) No
Con liberación de baja tensión integrada (EF001390) No
Número de polos (EF001391) 3
Posición de la conexión para el circuito principal de tensión (EF006671) Parte frontal
Ejecución del elemento accionador (EF006976) Palanca de balancín
Aparato completo con dispositivo de protección (EF008906)
Accionamiento motorizado integrado (EF006697) No
Accionamiento motorizado opcional (EF007386)
Grado de protección (IP) (EF005474) IP20

Datasheet - PDF

Opiniones: (0)

Ningún comentario por el momento.

Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
  Captcha
  Añadir comentario

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
