> EATON - MOELLER series>Interruptores Automáticos Caja Moldeada NZM >NZMC3-A400-SVE 168451 Y7-168451 ELECTRIC Int. automático NZM, 3P, 400A, versión enchufable
ANUNCIAR
Anterior producto Siguiente producto

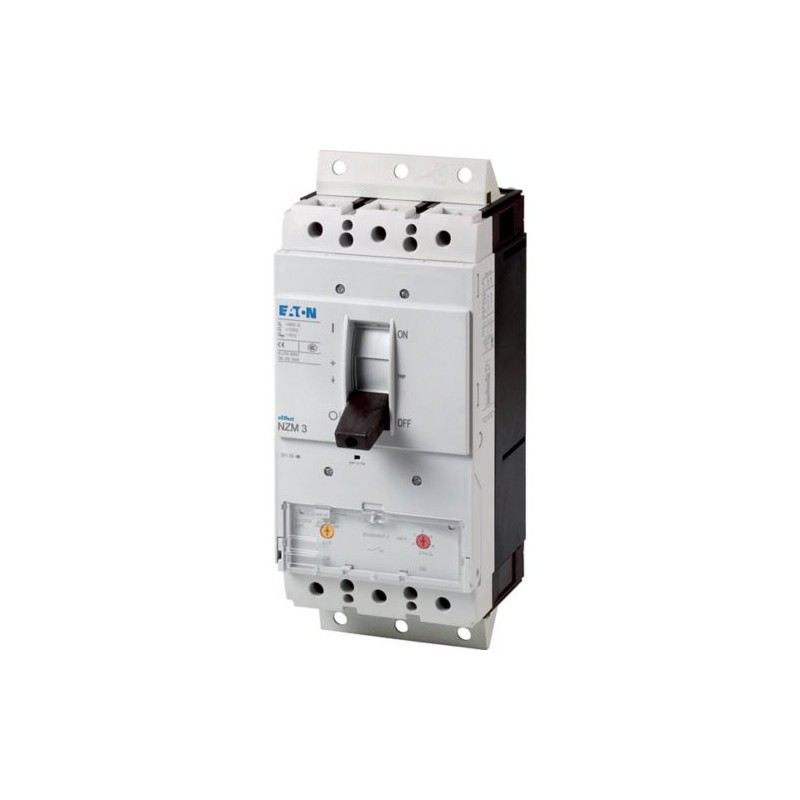

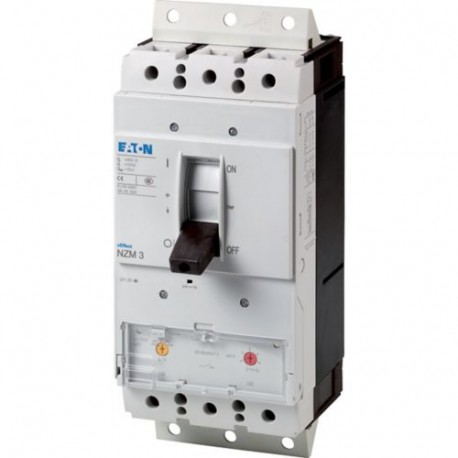

NZMC3-A400-SVE 168451 Y7-168451 EATON ELECTRIC Int. automático NZM, 3P, 400A, versión enchufable Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZMC3-A400-SVE 168451 Y7-168451 EATON ELECTRIC Int. automático NZM, 3P, 400A, versión enchufable

NZMC3-A400-SVE

168451

Y7-168451

EATON-MOELLER

Int. automático NZM, 3P, 400A, versión enchufable

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 400A, plug-in module, C3-A400-SVE

Los interruptores automáticos NZM de la serie CUBREN TODOS LOS CASOS DE APLICACIÓN CON SOLO CUATRO TAMAÑOS COMPACTOS Y SON ADECUADOS PARA EL MERCADO IEC. La instalación es siempre flexible gracias al uso de grupos de funciones modulares.

Más detalles


Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $2,399.30
Precio unitario: $2,399.30
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series NZM molded case circuit breaker thermo-magnetic
Catalog Number
168451
EAN
4015081649341
Product Length/Depth
335 mm
Product Height
215.2 mm
Product Width
140 mm
Product Weight
6.38 kg
Compliances
RoHS conform
Model Code
NZMC3-A400-SVE

Datos técnicos - eléctricos

Voltage rating
690 V - 690 V
Amperage Rating
400 A
Instantaneous current setting (Ii) - min
1920 A
Instantaneous current setting (Ii) - max
4000 A
Overload current setting (Ir) - min
320 A
Overload current setting (Ir) - max
400 A
Short delay current setting (Isd) - min
0 A
Short delay current setting (Isd) - max
0 A
Short-circuit release non-delayed setting - min
2400 A
Short-circuit release non-delayed setting - max
4000 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
36 kA
Electrical connection type of main circuit
Screw connection
Handle type
Rocker lever

Datos técnicos - comunicación

Amperage Rating
400 A
Instantaneous current setting (Ii) - min
1920 A
Instantaneous current setting (Ii) - max
4000 A
Overload current setting (Ir) - min
320 A
Overload current setting (Ir) - max
400 A
Short delay current setting (Isd) - min
0 A
Short delay current setting (Isd) - max
0 A
Short-circuit release non-delayed setting - min
2400 A
Short-circuit release non-delayed setting - max
4000 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
36 kA
Electrical connection type of main circuit
Screw connection
Handle type
Rocker lever

Datos técnicos - mecánicos

Mounting Method
Built-in device plug-in technique
Degree of protection
IP20
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
Position of connection for main current circuit
Front side

ETIM for 168451 Interruptores de baja tensión (EC000228)
Característica Valor
Intensidad nominal permanente Iu (EF001389) 400 A
Tensión nominal (EF003977) 690 V
Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) 36 kA
Ajuste actual de liberación de sobrecarga (EF002336) 320 A
Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) 0 A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) 1920 A
Construcción del dispositivo (EF008240) Técnica de conexión para dispositivo integrado
Protección de fallo a tierra integrada (EF007296) No
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Apto para montaje en carril DIN (EF007250) No
Montaje en rail DIN opcional (EF008904) No
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Con alarma activada (EF007006) No
Con liberación de baja tensión integrada (EF001390) No
Número de polos (EF001391) 3
Posición de la conexión para el circuito principal de tensión (EF006671) Parte frontal
Ejecución del elemento accionador (EF006976) Palanca de balancín
Aparato completo con dispositivo de protección (EF008906) Sí
Accionamiento motorizado integrado (EF006697) No
Accionamiento motorizado opcional (EF007386) Sí
Grado de protección (IP) (EF005474) IP20

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZMC3-A400-SVE Y7-168451 168451 PT_113307.pdf 4 Mbytes NZMC3-A400-SVE Y7-168451 168451 PT_113307.pdf
