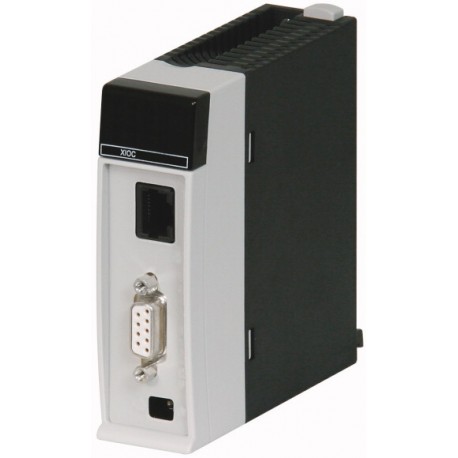

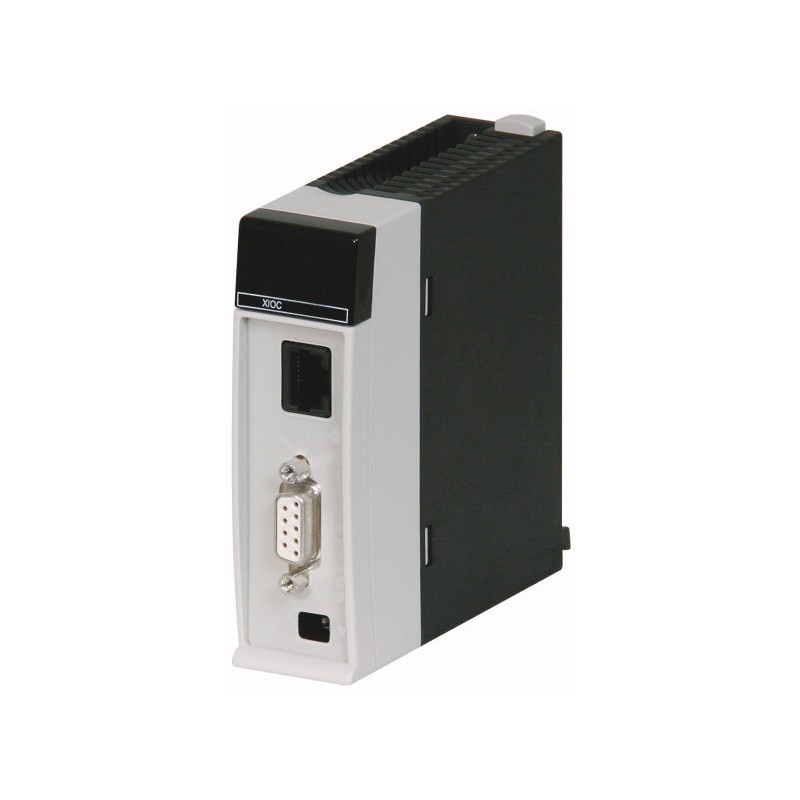

XIOC-NET-DP-S 286419 4519696 EATON ELECTRIC Módulo para XC100/200 Módulo de comunicación PROFIBUS DP Esclavo Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

XIOC-NET-DP-S 286419 4519696 EATON ELECTRIC Módulo para XC100/200 Módulo de comunicación PROFIBUS DP Esclavo

XIOC-NET-DP-S

286419

4519696

EATON-MOELLER

Módulo para XC100/200; Módulo de comunicación PROFIBUS DP Esclavo

Módulo de comunicación para XC100/200, 24 V DC, módulo profibus-DP

Más detalles


Controladores industriales (PLC) > Módulo de comunicación de PLC

Autómatas Programables XC

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Módulo de comunicación para XC100/200, 24 V DC, profibus-DP módulo
Modular de controladores programables XC100 y XC200 ofrecer un excelente nivel de escalabilidad. CPU diferentes clases de rendimiento y una amplia gama de módulos de expansión (XIOC-Módulo) están disponibles. El compacto modular Plc XC152 facilitar soluciones costo-efectivas de tareas de automatización, utilizando su poder de cómputo, la SmartWire-DT de la interfaz así como toda una gama de nuevas interfaces. una característica particular es la capacidad de integrar el producto en los modernos conceptos de comunicación. El intercambio de datos a través de la interfaz de Ethernet para clientes OPC o el integrado de servidores WEB que permite la creación de soluciones innovadoras.

Programa de entrega

La función
Los módulos de comunicación
Compacto sistema de e/S para la conexión a XC100/200 Modular Plc
XC100/200 ampliable con hasta 15 XI/OC módulos
Opcionalmente, los terminales de tornillo o de resorte para los terminales digitales/analógicas los módulos de
Descripción
Esclavo PROFIBUS DP módulo

Datos técnicos

General
Normas
IEC/EN 61131-2
EN 50178
Temperatura ambiente
0 - +55 °C
Almacenamiento [ϑ]
-20 - +70 °C
Resistencia a la vibración
De 10 a 57 Hz ±0.075 mm
De 57 a 150 Hz ±1.0 mm
Mecánica de resistencia a los golpes
Quince
Duración de la descarga, 11 ms g
Resistencia a los impactos
500 g/⌀ 50 mm ±25 g
Categoría de sobretensión/grado de contaminación
II/2
Clase de protección
Uno
Grado de Protección
IP20
Emite interferencias
DIN - /EN 55011/22, Clase a
Peso
0.2 kg
Fuente de alimentación
Tensión nominal [Ue]
24 (12) V DC
Margen admisible
20.4 – 28.8 (11.8 – 14.4)
Ondulación Residual
≦ 5 %
Neutral polosLa duración de la inmersión
10 ms
Neutral polosLa tasa de repetición de
1 s
La máxima pérdida de potencia [Pv]
7.2 W
Interfaces
Construido-en las interfaces
PROFIBUS DP, RS485, EN 50170
Protocolo de
Esclavo PROFIBUS DP
Velocidad de transferencia de datos
9.6 a 12000 kBit/s
La función
Esclavo
Potencial de aislamiento
Sí
Transmitir/recibir datos
Max. 244 Byte
Resistencias de terminación de Bus
Conmutable
Tapón de acuerdo
9 polos Sub-D de socket
Consumo de corriente [Ie]
300 mA
Velocidad en baudios/longitud
9.6 KBit/s con 1200 m
19.2 KBit/s con 1200 m
93.75 KBit/s con 1200 m
187.5 KBit/s con 1000 m
500 KBit/s con 400 m
1500 KBit/s con 200 m
3000 KBit/s 100 m
6000 KBit/s 100 m
12000 KBit/s 100 m kBd
Bus de diagnóstico
LED
Número de módulos
XC100: 1
XC200: 3
Ranuras
1, 2, 3
Módulos de interfaz
Modo de funcionamiento modo TransparenteVelocidad de transferencia de datos
9.6 a 12000 kBit/s
Modo de funcionamientoFormato de mensaje
PROFIBUS-DP-0
Modo de funcionamientoTransmitir/recibir datos
Max. 244 Byte

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
7.2 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
0 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Los PLC (EG000024) / PLC módulo de comunicación (EC001423)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / SPS módulo de comunicación ([email protected] [AKE531014])
Número de HW-interfaces Ethernet industrial
Cero
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Cero
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Uno
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces Inalámbricas
Cero
Número de HW-interfaces de otros
Cero
Con interfaz óptica
No
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
Sí
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
No
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
No
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
La redundancia
No
Tipo de transmisión de datos
De serie
La tasa de transmisión de
12000 kBit/s
Con separación de potencial
No
Categoría según EN 954-1
SIL según IEC 61508
Ninguno
Adecuado para las funciones de seguridad
No
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
30 mm
Altura
100 mm
Profundidad
95 mm

Aprobaciones

Normas De Producto
IEC: ver Datos Técnicos; UL508; CSA-C22.2 ° 0-M; CSA-C22.2 Nº 142-M; marcado CE
UL File No.
E135462
UL Categoría de Control No.
NRAQ
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
2252-01
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No
Limitación De La Corriente En El Disyuntor
No
Grado de Protección
IEC: IP20, UL/CSA Tipo: -

Dimensiones

272X107
272X046
