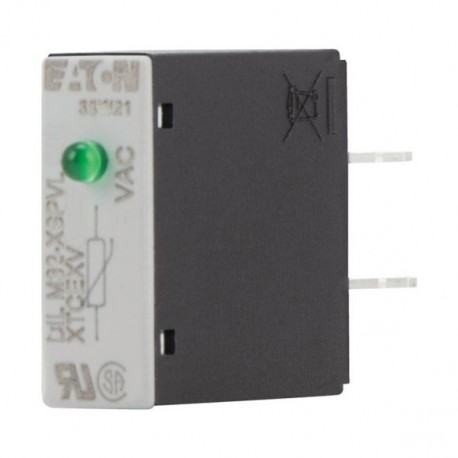

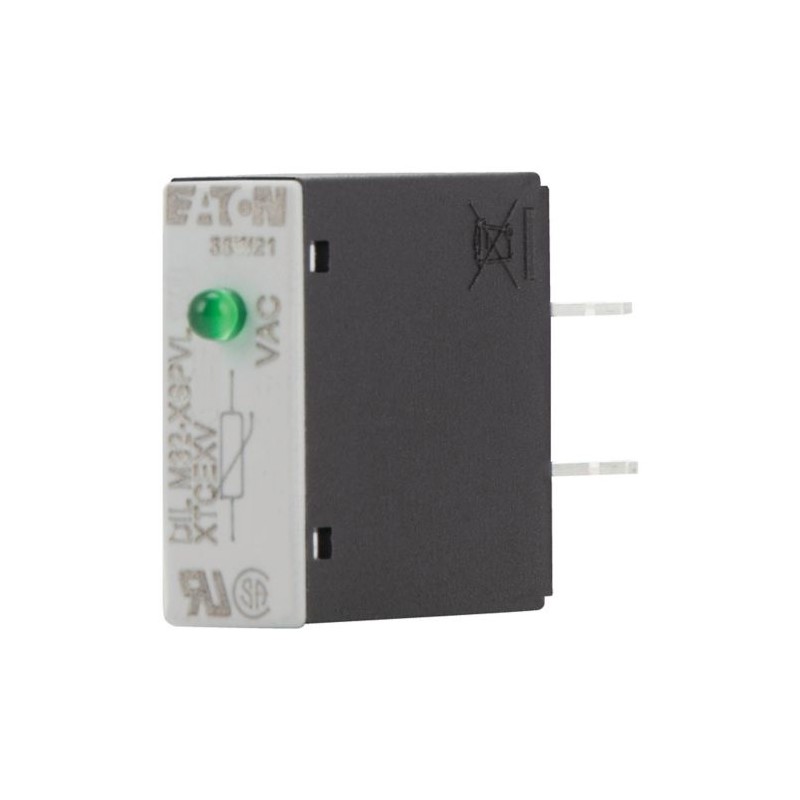

DILM32-XSPVL240 281223 Y7-281223 EATON ELECTRIC Módulo supresor Varistor con LED Para contactores DILM17…38 .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DILM32-XSPVL240 281223 Y7-281223 EATON ELECTRIC Módulo supresor Varistor con LED Para contactores DILM17…38 ..

DILM32-XSPVL240

281223

Y7-281223

EATON-MOELLER

10

Módulo supresor Varistor con LED, Para contactores DILM17…38, 130-240 V

Circuito supresor de varistor DILM de la serie Moeller® de Eaton, 130 - 240 AC V, para uso con: DILM17 - DILM32, DILK12 - DILK25, DILL…, DILMP32 - DILMP45 DILM32-XSPVL240

Circuito supresor de varistor, Accesorios: Circuito supresor, Voltaje: Us 130 - 240 AC V, Para usar con: DILM17 - DILM32, DILK12 - DILK25, DILL..., DILMP32 - DILMP45

Más detalles


Componentes industriales de baja tensión > Componente para circuito de protección

Contactores hasta 170A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $186.17
Precio unitario: $18.62
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Serie Eaton Moeller® DILM Circuito de módulo de protección con varistor
N.º de catálogo
281223
EAN
4015082812232
Longitud/profundidad de producto
45 mm
Altura del producto
25 mm
Anchura del producto
9 mm
Peso del producto
0.006 kg
Certificación(es)
UL Recognized
CSA
CSA-C22.2 No. 14-05
UL Category Control No.: NKCR2, NKCR8
CSA File No.: 256465
CE
IEC/EN 60947-4-1
UL 508
UL File No.: E29184
CSA Class No.: 3211-07
Notas del catálogo
En los contactores accionados por DC y en DILM115 y DILM150 el supresor está integrado.
Código de modelo
DILM32-XSPVL240

Características y Funciones

Funciones
Varistor (resistencia sensible a la tensión)
Equipado con:
Indicación LED

General

Categoría del producto
Accesorios
Utilizado con
DILL… y DILM32-XSPR240
Tipo de tensión
AC

Condiciones climáticas ambientales

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento - máx.
60 °C

Sistema magnético

Tensión de alimentación de control nominal (Us) en AC, 50 Hz - mín.
130 V
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - máx.
240 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - mín.
130 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - máx.
240 V
Tensión de alimentación de control nominal (Us) en DC - mín.
0 V
Tensión de alimentación de control nominal (Us) en DC - máx.
0 V

Verificación del diseño

Disipación térmica del equipo, dependiente de la corriente Pvid
0 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
0 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 281223 Interruptores de baja tensión (EC000683)
Característica Valor
Función (EF000030) Varistor (resistencia sensible a la tensión)
Tipo de tensión de funcionamiento (EF005294) CA
Voltaje de funcionamiento a 50 Hz CA (EF008206) 130 V
Voltaje de funcionamiento a 60 Hz CA (EF008207) 130 V
Voltaje de funcionamiento en CC (EF008208) 0 V
Con indicador LED (EF005950) Sí

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM32-XSPVL240 Y7-281223 281223 FR_104440.pdf 2 Mbytes DILM32-XSPVL240 Y7-281223 281223 FR_104440.pdf
