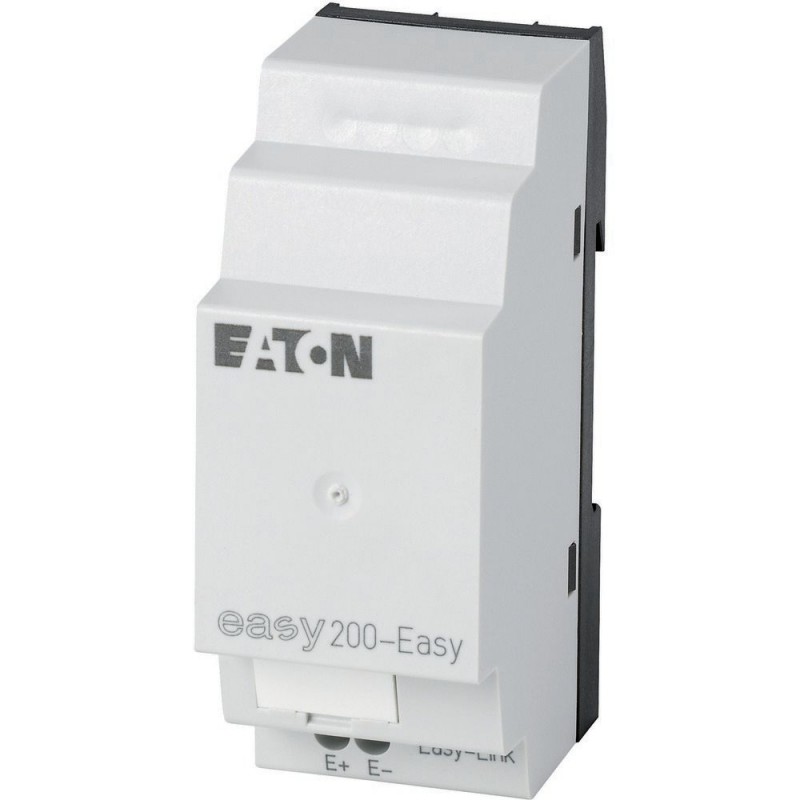

EASY200-EASY 212315 0004520910 EATON ELECTRIC Módulo Easy Para descentralizar las ampliaciónes de E/S hasta .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

EASY200-EASY 212315 0004520910 EATON ELECTRIC Módulo Easy Para descentralizar las ampliaciónes de E/S hasta ..

EASY200-EASY

212315

0004520910

EATON-MOELLER

Módulo Easy; Para descentralizar las ampliaciónes de E/S hasta 30 m

Módulo de acoplamiento de relé de control a la conexión descentralizada de una excavación. extensión, easyLink

La expansión del relé de control a la conexión descentralizada de una expansión de E/S digital de hasta 30 m, se puede utilizar a través de easyLink

Más detalles


Controladores industriales (PLC) > Módulo lógico

Relés programables EASY y pantallas MFD

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Relé de Control de módulos de acoplamiento para el descentralizado conexión de una excavación. extensión easyLink
Relé de Control de la expansión para el descentralizado conexión de I/O digital de expansión de hasta 30 m, se puede utilizar a través de easyLink

Programa de entrega

Gama de productos
Relé de Control de easyRelay
Multi-función de pantalla MFD-Titan
Gama de productos
Plc Compacto
La función básica de
Expansiones
La función
Expansiones FÁCIL...
Accesorios
Módulos de acoplamiento
Descripción
Puede ser utilizado a través de easyLink
La función
Fir remoto conexión de I/O digital extensión de hasta 30 m.
Para el uso con
easy700
easy800
EC4P
MFD-CP8..
ES4P

Datos técnicos

General
Normas
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Dimensiones (W x H x D)
35.5 x 90 x 58 (2 PE) mm
Peso
0,07 kg
Montaje
Top-hat ferrocarril IEC/EN 60715, 35 mm o fijación de tornillo mediante la fijación de los soportes de ZB4-101-GF1 (accesorios)
Terminal de capacidades
Sólido
0.2/4 (AWG 22 - 12) mmDos
Flexible con el casquillo
0.2/2.5 (AWG 22 - 12) mmDos
Destornillador estándar
0.8 x 3.5 mm
Max. par de apriete
0,6 Nm
Condiciones climáticas ambientales
Temperatura ambiente de operación
-25 a 55, frío según IEC 60068-2-1, calor según IEC 60068-2-2 °C
La condensación
Tomar las medidas adecuadas para evitar la condensación
Pantalla LCD (legible)
0 - 55 °C
Almacenamiento
- 40 - 70 °C
De humedad relativa, sin condensación (IEC/EN 60068-2-30)
5 - 95 %
La presión de aire (funcionamiento)
795 - 1080 hPa
Resistencia a la corrosiónIEC/EN 60068-2-42 [4 días ASÍDos]
10 cmTres/mTres
Resistencia a la corrosiónIEC/EN 60068-2-43 [4 días HDosS]
1 cmTres/mTres
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibraciones (IEC/EN 60068-2-6)Amplitud constante 0,15 mm
De 10 a 57 Hz
Vibraciones (IEC/EN 60068-2-6)La aceleración constante de 2 g
De 57 a 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
18 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
1 m
Posición de montaje
Vertical u horizontal
Compatibilidad electromagnética (EMC)
La descarga electrostática (IEC/EN 61000-4-2, Nivel 3, ESD)Descarga de aire
8 kV
La descarga electrostática (IEC/EN 61000-4-2, Nivel 3, ESD)Descarga de contacto
6 kV
Los campos electromagnéticos (RFI) EN 61000-4-3 IEC
10 V/m
Supresión de interferencia de Radio
EN 55011 Clase B, EN 55022 Clase B
Ráfaga de Impulsos (IEC/EN 61000-4-4, Nivel 3)Cable de alimentación de la
2 kV
Ráfaga de Impulsos (IEC/EN 61000-4-4, Nivel 3)Las líneas de señal de
2 kV
La potencia de los pulsos (surge) (IEC/EN 61000-4-5)
2 (los cables de la fuente, simétrica, FÁCIL...CA) kV
la potencia de los pulsos (surge) (IEC/EN 61000-4-5, nivel 2)
0.5 (los cables de la fuente, simétrica, FÁCIL...DC) kV
La inmunidad a la línea de cabo interferencias (IEC/EN 61000-4-6)
10 V
Resistencia de aislamiento
Despacho en el aire y distancias de fuga
EN 50178, UL 508, CSA C22.2, Nº 142,
Resistencia de aislamiento
EN 50178

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Los PLC (EG000024) / módulo lógico (EC001417)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / módulo lógico ([email protected] [AKE539014])
Tensión de alimentación de CA de 50 Hz
0 - 0 V
Tensión de alimentación de CA de 60 Hz
0 - 0 V
Tensión de alimentación DC
0 - 0 V
Voltaje tipo de tensión de alimentación
DC
Corriente de conmutación
0 Un
Número de entradas analógicas
Cero
Número de salidas analógicas
Cero
Número de entradas digitales
Cero
Número de salidas digitales
Cero
Con salida de relé
No
Número de HW-interfaces Ethernet industrial
Cero
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Cero
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Cero
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces Inalámbricas
Cero
Número de HW-interfaces de otros
Dos
Con interfaz óptica
No
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
No
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
No
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
La redundancia
No
Con pantalla
No
Grado de protección (IP)
IP20
Dispositivo básico
No
Ampliable
Sí
Dispositivo de expansión
Sí
Con temporizador
No
Montaje en riel posible
Sí
Montaje en pared/montaje directo
Sí
Frente construir en posible
No
Bastidor de montaje posible
No
Adecuado para las funciones de seguridad
No
Categoría según EN 954-1
Ninguno
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
36 mm
Altura
90 mm
Profundidad
60 mm

Aprobaciones

Normas De Producto
IEC/EN ver Datos Técnicos; UL 508; CSA C22.2 Nº 142-M1987; CSA C22.2 Nº 213-M1987; marcado CE
UL File No.
E135462
UL Categoría de Control No.
NRAQ, NRAQ7
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
2252-01 + 2258-02
América Del Norte Certificación
En la lista UL, certificación CSA
Grado de Protección
IEC: IP20, UL/CSA Tipo: -

Dimensiones

252X010

ETIM for 212315 Controladores lógicos programables PLC (EC001417)
Característica Valor
Tensión de alimentación 50 Hz CA (EF007532) 0 V
Tensión de alimentación 60 Hz CA (EF007533) 0 V
Tensión de alimentación CC (EF007534) 0 V
Tipo de tensión de alimentación (EF002991) CC
Corriente de conmutación (EF000188) 0 A
Número de entradas analógicas (EF001994) 0
Número de salidas analógicas (EF001995) 0
Número de entradas digitales (EF001992) 0
Número de salidas digitales (EF001993) 0
Con salida de relé (EF003198) No
Número de interfaces HW Ethernet industrial (EF003020) 0
Número de interfaces PROFINET (EF006932) 0
Número de interfaces HW RS232 (EF003021) 0
Número de interfaces HW RS422 (EF003022) 0
Número de interfaces HW RS485 (EF003023) 0
Número de interfaces HW en serie TTY (EF003024) 0
Número de interfaces HW USB (EF003025) 0
Número de interfaces HW en paralelo (EF003026) 0
Número de interfaces HW sin cables (EF006933) 0
Número de interfaces HW Otras (EF003027) 2
Con interfaz óptica (EF003028) No
Soporta el protocolo EtherCAT (EF017564) No
Soporta el protocolo TCP/IP (EF003050) No
Soporta el protocolo PROFIBUS (EF003052) No
Soporta el protocolo CAN (EF003053) No
Soporta el protocolo INTERBUS (EF003054) No
Soporta el protocolo ASI (EF003051) No
Soporta protocolo KNX (EF003055) No
Soporta el protocolo Modbus (EF003057) No
Soporta el protocolo de autopista de datos (EF003058) No
Soporta el protocolo DeviceNet (EF003059) No
Soporta el protocolo SUCONET (EF003060) No
Soporta el protocolo LON (EF003017) No
Soporta el protocolo PROFINET IO (EF007525) No
Soporta el protocolo PROFINET CBA (EF007524) No
Soporta el protocolo SERCOS (EF006657) No
Soporta el protocolo Foundation Fieldbus (EF007522) No
Soporta el protocolo Ethernet/IP (EF007521) No
Soporta el protocolo AS-Interface Safety at Work (EF007519) No
Soporta el protocolo DeviceNet Safety (EF007520) No
Soporta el protocolo de seguridad INTERBUS (EF006662) No
Soporta el protocolo PROFIsafe (EF007526) No
Soporta el protocolo SafetyBUS p (EF007527) No
Soporta el protocolo para otros sistemas bus (EF003062) No
Estándar inalámbrico Bluetooth (EF007178) No
Estándar de radio WLAN 802.11 (EF007179) No
Estándar de radio GPRS (EF008523) No
Estándar de radio GSM (EF008524) No
Estándar de radio UMTS (EF008525) No
Maestro de enlace E/S (EF007298) No
Redundancia (EF003156) No
Con pantalla (EF000458) No
Grado de protección (IP) (EF005474) IP20
Unidad básica (EF007279) No
Ampliable (EF000119) Sí
Unidad de expansión (EF007163) Sí
Con temporizador (EF000256) No
Montaje en carril posible (EF003972) Sí
Montaje en pared/directo posible (EF007020) Sí
Instalación frontal posible (EF007016) No
Montaje en rack posible (EF007018) No
Apto para funciones de seguridad (EF001597) No
SIL según IEC 61508 (EF009889) Ninguno
Nivel de rendimiento según EN ISO 13849-1 (EF007399) Ninguno
Equipos asociados (Ex ia) (EF004141) No
Equipos asociados (Ex ib) (EF004142) No
Categoría de protección contra explosiones para gas (EF003997) Ninguno
Categoría de protección contra explosiones para polvo (EF003998) Ninguno
Certificado para áreas peligrosas UL clase I (EF017622) No
Certificado para UL clase II (EF017625) No
Certificado para áreas peligrosas UL Clase III (EF017627) No
Certificado para áreas peligrosas UL División 1 (EF017628) No
Certificado para áreas peligrosas UL División 2 (EF017629) No
Certificado para áreas peligrosas grupo A (acetileno) (EF017632) No
Certificado para áreas peligrosas grupo B (hidrógeno) (EF017633) No
Certificado para áreas peligrosas grupo C (etileno) (EF017635) No
Certificado para áreas peligrosas grupo D (propano) (EF017636) No
Certificado para áreas peligrosas grupo E (polvos metálicos) (EF017637) No
Certificado para áreas peligrosas grupo F (polvos carbonosos) (EF017638) No
Certificado para áreas peligrosas grupo G (polvos no conductores) (EF017639) No
Anchura (EF000008) 35 mm
Altura (EF000040) 90 mm
Profundidad (EF000049) 57 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
