EATON - MOELLER seriesTerminales Táctiles HMICOM-DPM-MC2 139853 4560856 EATON ELECTRIC Módulo comunicaciones

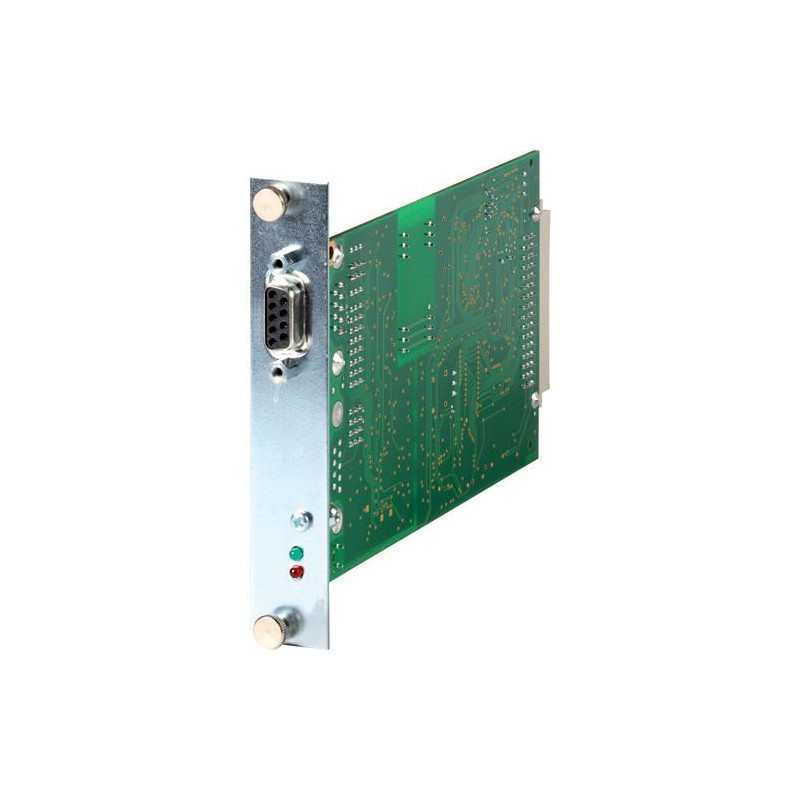

EATON - MOELLER series COM-DPM-MC2 139853 4560856 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

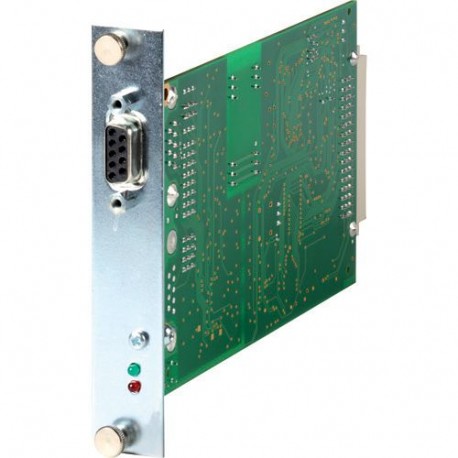

COM-DPM-MC2 139853 4560856 EATON ELECTRIC Módulo comunicaciones

Referencia: COM-DPM-MC2

Código: 139853

Número de catálogo: 4560856

Fabricante: EATON - MOELLER series

Descripción:

Módulo comunicaciones
Módulo de comunicación Profibus DP Master para XV-4...
Gracias a este módulo de comunicación enchufable opcional (en dispositivos a partir de 10,4 pulgadas, se pueden conectar dos tarjetas), los dispositivos XV-400 cubren más de 100 protocolos de comunicación.

Categorías:

  • Controladores industriales (PLC) > Módulo de comunicación de PLC
  • EATON - MOELLER series > Terminales Táctiles HMI

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

MÁS INFORMACIÓN

Módulo de comunicación Profibus DP Master para XV-4...
EL-Nummer (Noruega)
Cuatro millones quinientos sesenta mil ochocientos cinquenta y seis
Gracias a este complemento opcional módulo de comunicación (en los dispositivos de 10.4 pulgadas, dos tarjetas puede ser enchufado), el XV-400devices cubrir más de 100 protocolos de comunicación.
[

Programa de entrega

Accesorios
Módulos de comunicación para XV4...
Descripción
Registro de la junta de
Los protocolos soportados
Profibus DP-Master (12 MBaud)
,

Datos técnicos

Fuente de alimentación
Nota sobre la disipación de calor
no es relevante
Las condiciones ambientales
La temperaturaTemperatura ambiente de operación min.
0 °C
La temperaturaAmbiente de funcionamiento temperatura máx.
+55 °C
,

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
0 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
,

Datos técnicos ETIM 7.0

Los PLC (EG000024) / PLC módulo de comunicación (EC001423)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / SPS módulo de comunicación (ecl@ss10.0.1-27-24-22-08 [AKE531014])
Número de HW-interfaces Ethernet industrial
Cero
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Cero
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Uno
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces Inalámbricas
Cero
Número de HW-interfaces de otros
Cero
Con interfaz óptica
No
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
Sí
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
No
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
No
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
La redundancia
No
Tipo de transmisión de datos
De serie
La tasa de transmisión de
12000 kBit/s
Con separación de potencial
Sí
Categoría según EN 954-1
SIL según IEC 61508
Ninguno
Adecuado para las funciones de seguridad
No
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
ATEX para polvo ex-protección, Cat. 3D
Ancho
110 mm
Altura
20 mm
Profundidad
140 mm
,

Aprobaciones

Normas De Producto
UL 60950-01; CSA-C22.2 Nº 60950-1; IEC/EN 61131-2; marcado CE
UL File No.
Consulte el componente principal de la información
UL Categoría de Control No.
NWGQ2, NWGQ8
Archivo CSA No.
Consulte el componente principal de la información
CSA Clase No.
–
América Del Norte Certificación
Reconocido por UL, certificado por UL para uso en Canadá
Diseñado especialmente para América del Norte
No
Adecuado para
Lo analógico a lo básico del dispositivo
Limitación De La Corriente En El Disyuntor
No
]

ETIM for 139853 Controladores lógicos programables PLC (EC001423)

CaracterísticaNúmero de interfaces HW Ethernet industrial (EF003020)
Valor0
CaracterísticaNúmero de interfaces PROFINET (EF006932)
Valor0
CaracterísticaNúmero de interfaces HW RS232 (EF003021)
Valor0
CaracterísticaNúmero de interfaces HW RS422 (EF003022)
Valor0
CaracterísticaNúmero de interfaces HW RS485 (EF003023)
Valor1
CaracterísticaNúmero de interfaces HW en serie TTY (EF003024)
Valor0
CaracterísticaNúmero de interfaces HW USB (EF003025)
Valor0
CaracterísticaNúmero de interfaces HW en paralelo (EF003026)
Valor0
CaracterísticaNúmero de interfaces HW sin cables (EF006933)
Valor0
CaracterísticaNúmero de interfaces HW Otras (EF003027)
Valor0
CaracterísticaCon interfaz óptica (EF003028)
ValorNo
CaracterísticaSoporta el protocolo EtherCAT (EF017564)
ValorNo
CaracterísticaSoporta el protocolo TCP/IP (EF003050)
ValorNo
CaracterísticaSoporta el protocolo PROFIBUS (EF003052)
ValorSí
CaracterísticaSoporta el protocolo CAN (EF003053)
ValorNo
CaracterísticaSoporta el protocolo INTERBUS (EF003054)
ValorNo
CaracterísticaSoporta el protocolo ASI (EF003051)
ValorNo
CaracterísticaSoporta protocolo KNX (EF003055)
ValorNo
CaracterísticaSoporta el protocolo Modbus (EF003057)
ValorNo
CaracterísticaSoporta el protocolo de autopista de datos (EF003058)
ValorNo
CaracterísticaSoporta el protocolo DeviceNet (EF003059)
ValorNo
CaracterísticaSoporta el protocolo SUCONET (EF003060)
ValorNo
CaracterísticaSoporta el protocolo LON (EF003017)
ValorNo
CaracterísticaSoporta el protocolo PROFINET IO (EF007525)
ValorNo
CaracterísticaSoporta el protocolo PROFINET CBA (EF007524)
ValorNo
CaracterísticaSoporta el protocolo SERCOS (EF006657)
ValorNo
CaracterísticaSoporta el protocolo Foundation Fieldbus (EF007522)
ValorNo
CaracterísticaSoporta el protocolo Ethernet/IP (EF007521)
ValorNo
CaracterísticaSoporta el protocolo AS-Interface Safety at Work (EF007519)
ValorNo
CaracterísticaSoporta el protocolo DeviceNet Safety (EF007520)
ValorNo
CaracterísticaSoporta el protocolo de seguridad INTERBUS (EF006662)
ValorNo
CaracterísticaSoporta el protocolo PROFIsafe (EF007526)
ValorNo
CaracterísticaSoporta el protocolo SafetyBUS p (EF007527)
ValorNo
CaracterísticaSoporta el protocolo para otros sistemas bus (EF003062)
ValorNo
CaracterísticaEstándar inalámbrico Bluetooth (EF007178)
ValorNo
CaracterísticaEstándar de radio WLAN 802.11 (EF007179)
ValorNo
CaracterísticaEstándar de radio GPRS (EF008523)
ValorNo
CaracterísticaEstándar de radio GSM (EF008524)
ValorNo
CaracterísticaEstándar de radio UMTS (EF008525)
ValorNo
CaracterísticaMaestro de enlace E/S (EF007298)
ValorNo
CaracterísticaRedundancia (EF003156)
ValorNo
CaracterísticaTipo de transmisión de datos (EF008225)
ValorEn serie
CaracterísticaVelocidad de transferencia (EF003271)
Valor12000 kBit/s
CaracterísticaCon aislamiento galvánico (EF003272)
ValorSí
CaracterísticaSIL según IEC 61508 (EF009889)
ValorNinguno
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaEquipos asociados (Ex ia) (EF004141)
ValorNo
CaracterísticaEquipos asociados (Ex ib) (EF004142)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorProtección Ex para polvo ATEX, Cat. 3
CaracterísticaCertificado para áreas peligrosas UL clase I (EF017622)
ValorNo
CaracterísticaCertificado para UL clase II (EF017625)
ValorNo
CaracterísticaCertificado para áreas peligrosas UL Clase III (EF017627)
ValorNo
CaracterísticaCertificado para áreas peligrosas UL División 1 (EF017628)
ValorNo
CaracterísticaCertificado para áreas peligrosas UL División 2 (EF017629)
ValorNo
CaracterísticaCertificado para áreas peligrosas grupo A (acetileno) (EF017632)
ValorNo
CaracterísticaCertificado para áreas peligrosas grupo B (hidrógeno) (EF017633)
ValorNo
CaracterísticaCertificado para áreas peligrosas grupo C (etileno) (EF017635)
ValorNo
CaracterísticaCertificado para áreas peligrosas grupo D (propano) (EF017636)
ValorNo
CaracterísticaCertificado para áreas peligrosas grupo E (polvos metálicos) (EF017637)
ValorNo
CaracterísticaCertificado para áreas peligrosas grupo F (polvos carbonosos) (EF017638)
ValorNo
CaracterísticaCertificado para áreas peligrosas grupo G (polvos no conductores) (EF017639)
ValorNo
CaracterísticaAnchura (EF000008)
Valor108 mm
CaracterísticaAltura (EF000040)
Valor20 mm
CaracterísticaProfundidad (EF000049)
Valor145 mm

DATASHEET - PDF

Título
Tamaño
Tipo
PDF CATALOGO EATON AUTOMATIZACION ES
19 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, le agradecemos ese minuto que invierte en dejarnos su opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerle un servicio de todavía mayor calidad.
